Рычаг выключатель — HITACHI KH1000

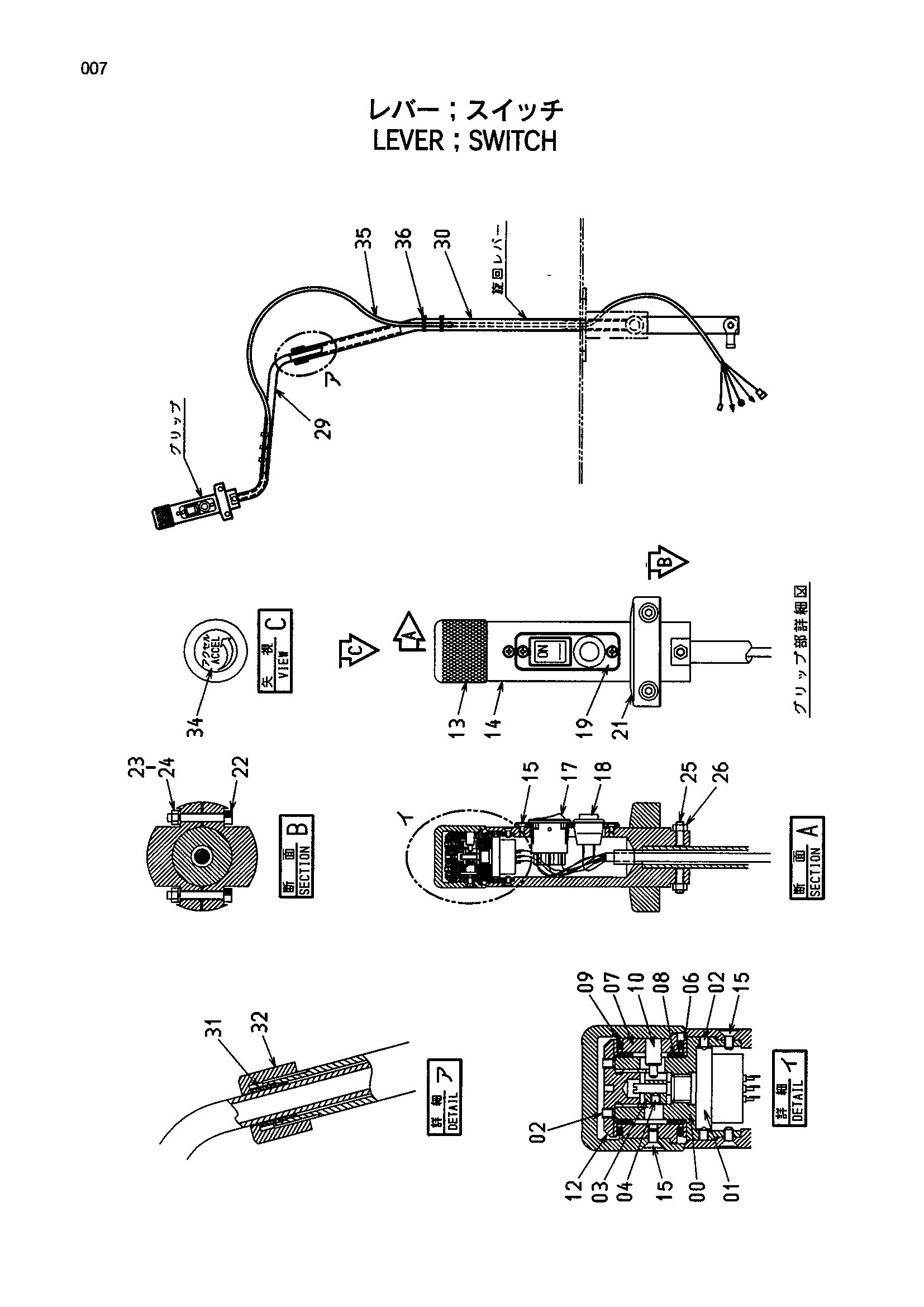

Заводская схема «Рычаг выключатель» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9159290 | Рычаг выключатель | 1 | |
| 00 | 3070578 | Соединение | 1 |
| 01 | 4311495 | Датчик угла | 1 |
| 02 | M020304 | Установочный винт | 6 |
| 03 | 4317268 | Муфта | 1 |
| 04 | M020303 | Установочный винт | 1 |
| 06 | 4317566 | Брг.плане | 2 |
| 07 | 4334772 | Рукоятка | 1 |
| 08 | 4317565 | Втулка | 2 |
| 09 | 4314097 | Уплотнительное кольцо | 2 |
| 10 | 4340961 | Палец | 1 |
| 12 | 4317266 | Колпачок | 1 |
| 13 | 4341549 | Рукоятка | 1 |
| 14 | 3065464 | Рукоятка | 1 |
| 15 | 4317607 | Винт | 6 |
| 17 | 4341546 | Выключатель | 1 |
| 18 | 4317567 | Выключатель пусхбут. | 1 |
| 19 | 4317270 | Сиденье | 1 |
| 21 | 3070611 | Опора | 2 |
| 22 | M340536 | Болт с внутренним шестигранником | 2 |
| 23 | M500504 | Гайка | 2 |
| 24 | A590905 | Пружинная шайба | 2 |
| 25 | 4192007 | Установочный винт | 2 |
| 26 | M500504 | Гайка | 2 |
| 29 | 3078704 | Рычаг | 1 |
| 30 | 8068444 | Рычаг | 1 |
| 31 | 4157731 | Ограничитель | 1 |
| 32 | 4157732 | Рукоятка блокировка | 1 |
| 34 | 4341547 | Информационная табличка | 1 |
| 35 | 3078759 | Жгут проводов | 1 |
| 36 | 4044883 | Хомут | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
