Клапан — HITACHI KH1000

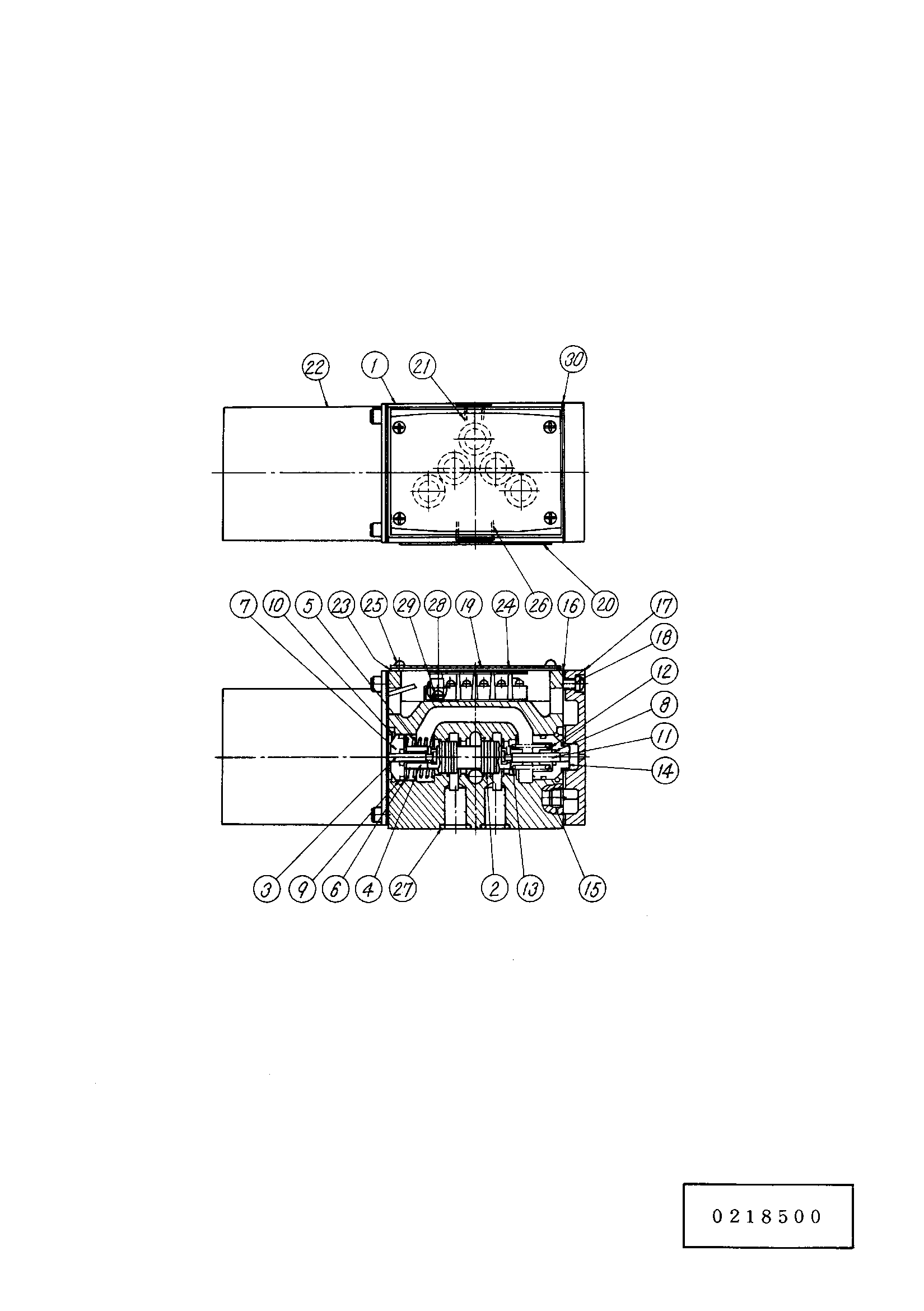

Заводская схема «Клапан» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4092687 | Клапан | ||
| 2 | 0106602 | Золотник | |
| 3 | 0106603 | Палец | |
| 4 | 0106604 | Проставка | |
| 5 | 0106605 | Пружина | |
| 6 | 0106606 | Шайба | |
| 7 | 0106607 | Направляющая | |
| 8 | 4050481 | Уплотнительное кольцо | |
| 9 | 0106608 | Уплотнительное кольцо | |
| 10 | 0106609 | Кольцо | |
| 11 | 0106610 | Палец | |
| 12 | 0106611 | Ограничитель | |
| 13 | 0106612 | Пружина | |
| 14 | 0106613 | Направляющая | |
| 15 | 0218502 | Пробка | |
| 16 | 0106614 | Прокладка | |
| 17 | 0106615 | Крышка | |
| 18 | 0106616 | Винт | |
| 19 | 0218503 | Клемма | |
| 20 | 0106618 | Информационная табличка | |
| 21 | 94-2010 | Пробка | |
| 22 | 0218504 | Соленоид | |
| 23 | 0218505 | Прокладка | |
| 24 | 0218506 | Информационная табличка | |
| 25 | 0106622 | Винт | |
| 26 | 0106623 | Пробка | |
| 27 | 0106624 | Уплотнительное кольцо | |
| 28 | 0106824 | Винт | |
| 29 | 0106825 | Пружинная шайба | |
| 30 | 0218508 | Прокладка |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
