Направляющее колесо — HITACHI KH1000

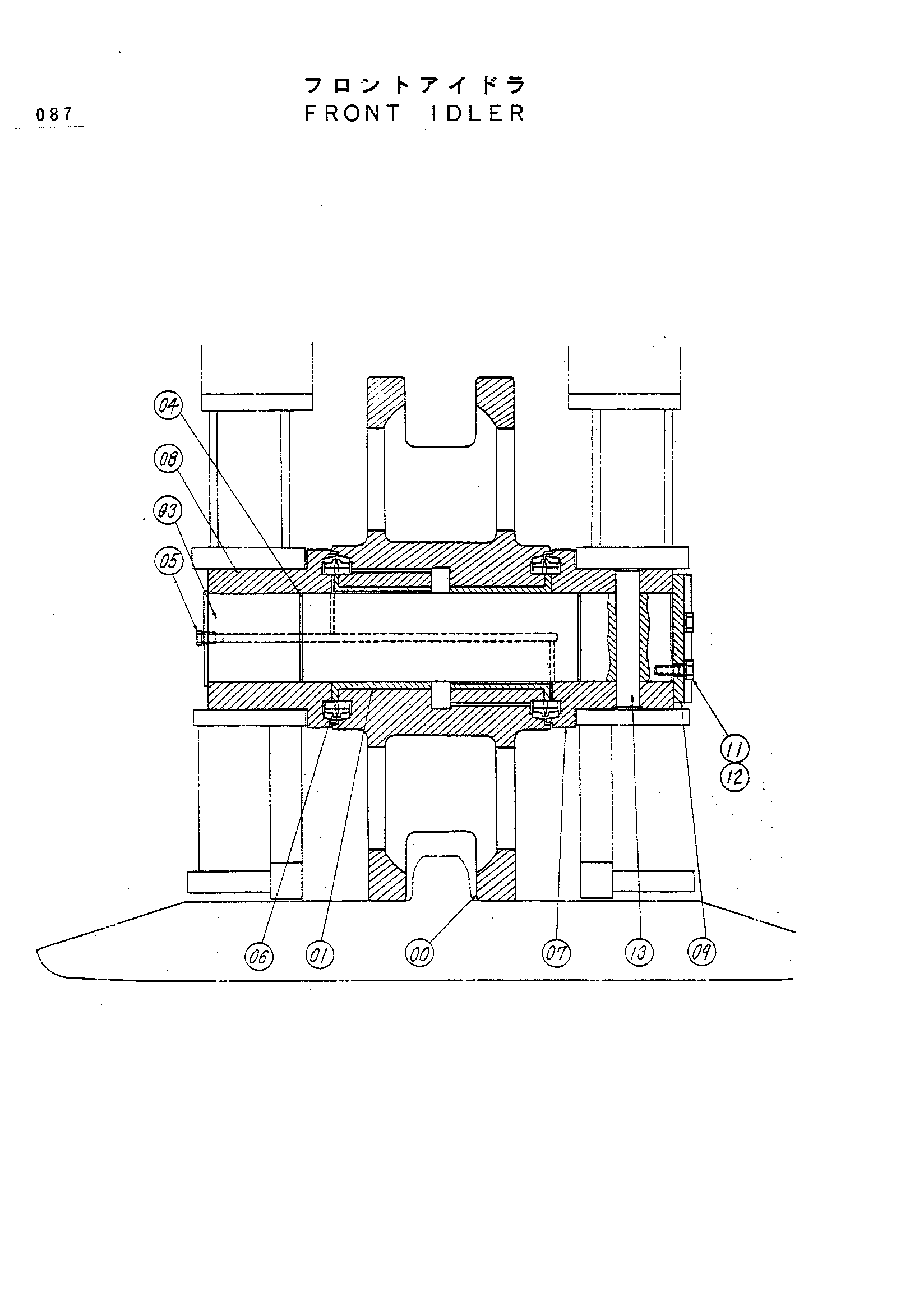

Заводская схема «Направляющее колесо» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9047424 | Направляющее колесо в сборе | 2 | |
| 00 | 2016640 | Тумблер таке-уп | 1 |
| 01 | 3009213 | Втулка | 2 |
| 03 | 3009215 | Мост | 1 |
| 04 | A810135 | Уплотнительное кольцо | 2 |
| 05 | 447483 | Пробка | 1 |
| 06 | 4110369 | Комплект уплотнений | 2 |
| 07 | 2019794 | Подшипник | 1 |
| 08 | 2019793 | Подшипник | 1 |
| 09 | 4060657 | Стопорная пластина | 1 |
| 11 | A590916 | Пружинная шайба | 3 |
| 12 | M121636 | Болт | 3 |
| 13 | 4079659 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
