Крюк 200T — HITACHI KH1000

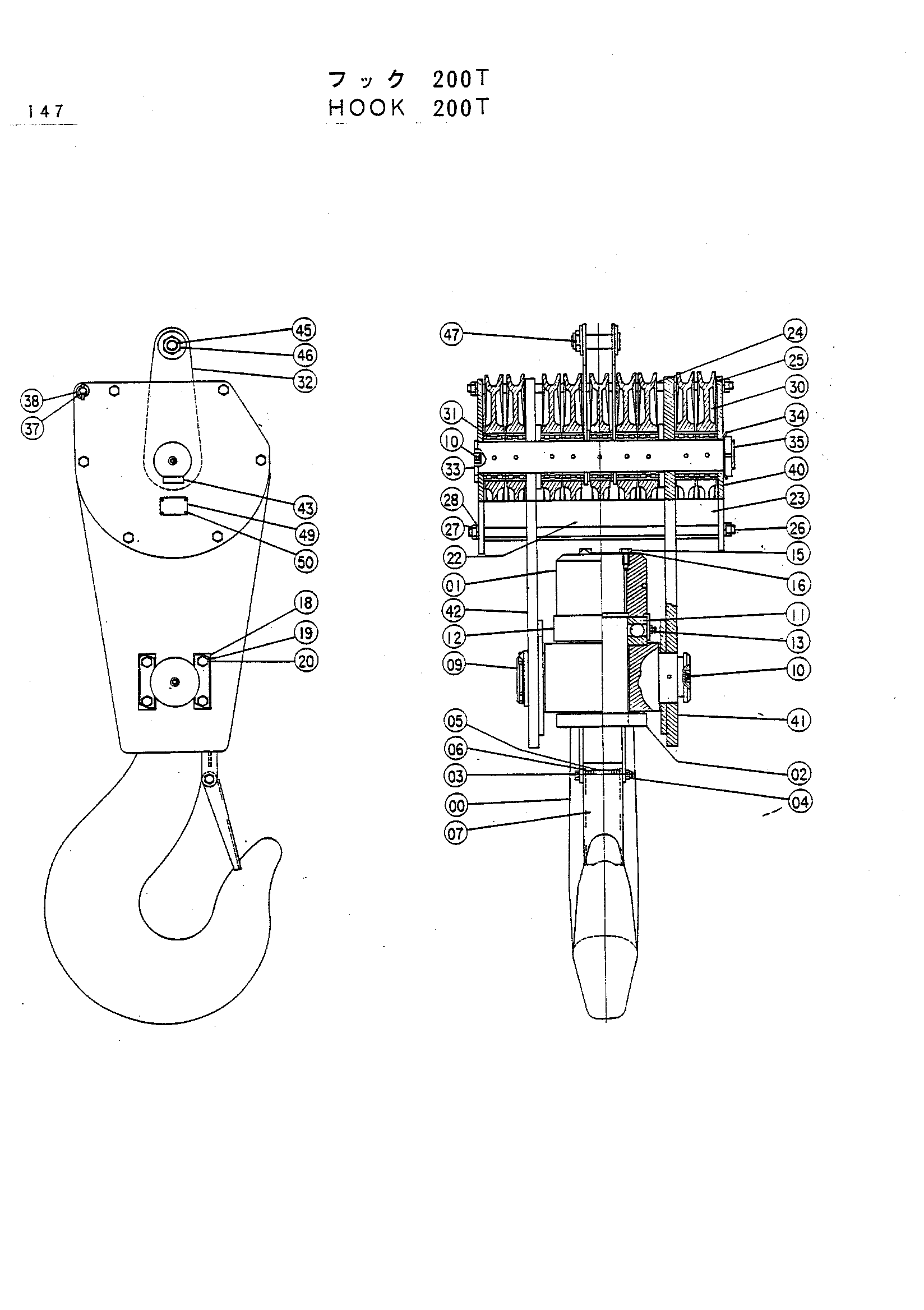

Заводская схема «Крюк 200T» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9069723 | Крюк 200T в сборе | 1 | |
| 00 | 2023326 | Крюк | 1 |
| 01 | 3026164 | Гайка роунд | 1 |
| 02 | 8036699 | Проставка кронштейн | 1 |
| 03 | 4194109 | Болт | 1 |
| 04 | M660020 | U-образная гайка | 1 |
| 05 | 4194108 | Проставка | 1 |
| 06 | 4194110 | Пружина торсион | 1 |
| 07 | 9726242 | Кронштейн | 1 |
| 09 | 3026163 | Труннион | 1 |
| 10 | J75482 | Штуцер | 4 |
| 11 | 4052369 | Болл подшипник. | 1 |
| 12 | 4143789 | Крышка подшипник. | 1 |
| 13 | J75481 | Штуцер | 1 |
| 15 | 4100098 | Стопорная шайба | 1 |
| 16 | 4120046 | Болт | 2 |
| 18 | 4098425 | Стопорная пластина | 4 |
| 19 | 4100098 | Стопорная шайба | 4 |
| 20 | 4120046 | Болт | 8 |
| 22 | 8026403 | Направляющая каната | 1 |
| 23 | 8021006 | Направляющая каната | 2 |
| 24 | 4143790 | Проставка | 2 |
| 25 | 4119125 | Проставка | 4 |
| 26 | 4143791 | Болт | 6 |
| 27 | A590924 | Пружинная шайба | 12 |
| 28 | M582419 | Гайка | 12 |
| 30 | 3016549 | Канатный блок | 9 |
| 31 | 4044616 | Подшипник. ROL | 9 |
| 32 | 8026404 | Тяга | 2 |
| 33 | 3026165 | Мост | 1 |
| 34 | 4101152 | Шайба подшипник. | 1 |
| 35 | 4101151 | Гайка подшипник. | 1 |
| 37 | 9717886 | Палец | 1 |
| 38 | 4001834 | Палец кольцо | 1 |
| 40 | 3021170 | Пластина | 2 |
| 41 | 7012746 | Пластина | 1 |
| 42 | 7012747 | Пластина | 1 |
| 43 | 4100955 | Пластина | 1 |
| 45 | 4143792 | Палец | 1 |
| 46 | 4137249 | Корончатая гайка | 1 |
| 47 | A768080 | Шплинт | 1 |
| 49 | 4100955 | Пластина | 1 |
| 50 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
