Двигатель — HITACHI KH1000

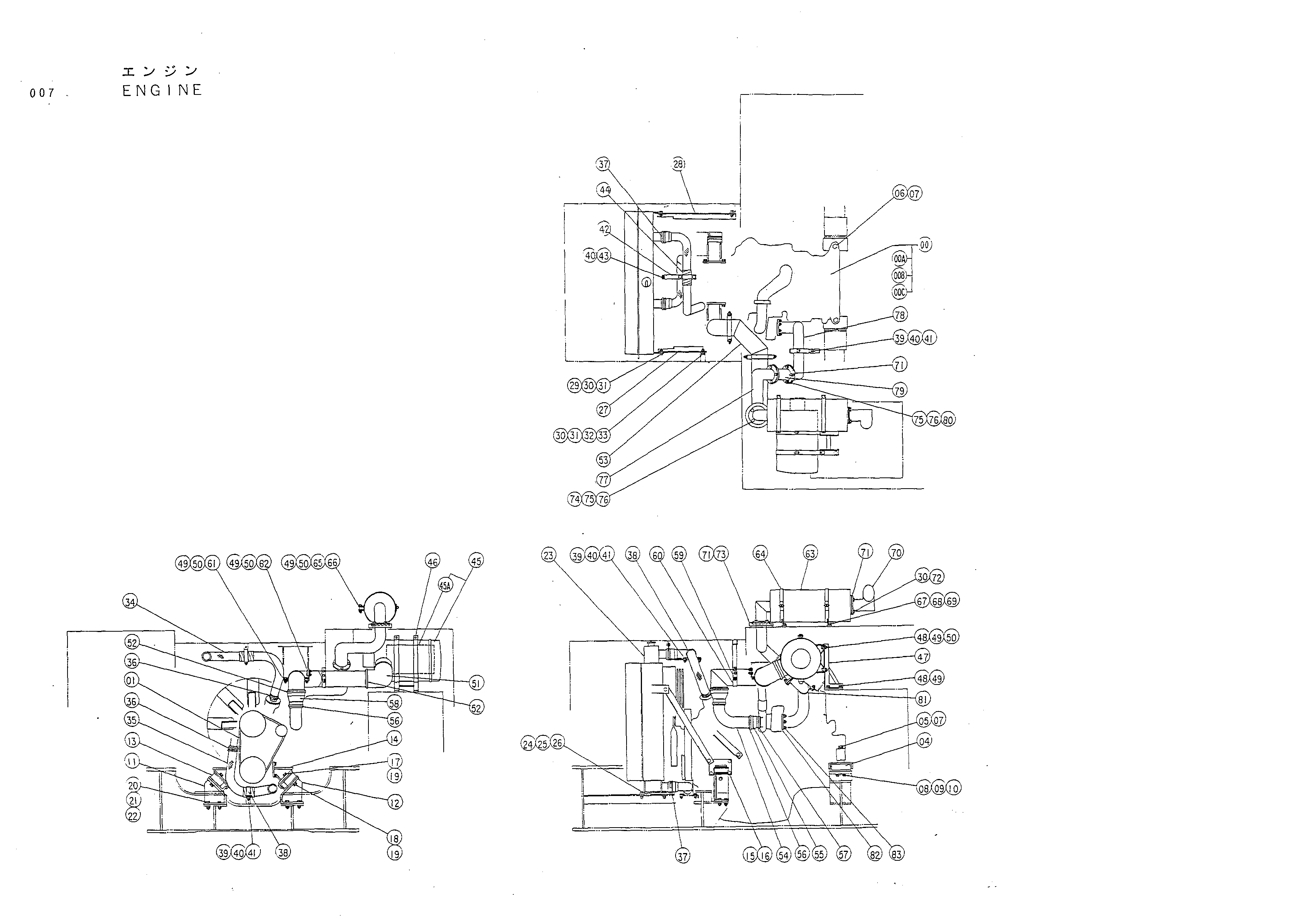

Заводская схема «Двигатель» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4190941	Двигатель	1
00A	4196746	Ремень V (1=3 детали)	1
00B	4198442	Элемент (двигатель масляный)	1
00C	4198443	Элемент (двигатель топливный)	1
04	4093734	Резиновая прокладка	2
05	M122203	Болт	1
06	M122280	Болт	1
07	A590922	Пружинная шайба	2
08	M121645	Болт	4
09	A590916	Пружинная шайба	4
10	A590116	Шайба	4
11	8036485	Кронштейн	1
12	8036486	Кронштейн	1
13	4093735	Резиновая прокладка	2
14	7008071	Кронштейн	2
15	4100116	Болт	8
16	4086894	Шайба	8
17	M121632	Болт	2
18	M121636	Болт	2
19	4114405	Шайба	4
20	M121656	Болт	8
21	A590916	Пружинная шайба	8
22	J953016	Гайка	8
23	4138302	Радиатор	1
24	M211645	Болт	4
25	A590916	Пружинная шайба	4
26	M581613	Гайка	4
27	4194104	Стойка	1
28	4194105	Стойка	1
29	M211230	Болт	2
30	A590912	Пружинная шайба	8
31	M581210	Гайка	4
32	M211236	Болт	2
33	A590112	Шайба	2
34	4193388	Резиновый шланг	1
35	4193389	Резиновый шланг	1
36	4504491	Хомут шланга	4
37	4507512	Хомут шланга	4
38	4000909	Хомут шланга	2
39	J901028	Болт	6
40	A590910	Пружинная шайба	7
41	J950010	Гайка	6
42	4194106	Кронштейн	1
43	J901025	Болт	1
44	4044420	Защитный кожух	1
45	4060558	Фильтр воздушный	1
45A	4198852	Элемент	1
46	4023563	Лента	2
47	8025080	Кронштейн	1
48	M211022	Болт	8
49	A590910	Пружинная шайба	22
50	M581008	Гайка	18
51	4023561	Резиновый шланг	1
52	4023562	Хомут шланга	3
53	9726239	Трубка	1
54	9726238	Трубка	1
55	4194101	Резиновый шланг	1
56	4507397	Хомут шланга	2
57	4503469	Хомут шланга	1
58	4194102	Резиновый шланг	1
59	4052865	Хомут трубки	2
60	4052866	Клампп трубка	2
61	M211028	Болт	4
62	M211025	Болт	8
63	4097498	Глушитель	1
64	9704335	Опора	2
65	4106951	Проставка	2
66	M211050	Болт	4
67	M200814	Болт	4
68	A590908	Пружинная шайба	4
69	A590108	Шайба	4
70	8033295	Трубка таил	1
71	4023579	Прокладка	5
72	4023580	Болт	4
73	4052868	Крышка	1
74	M111240	Болт	4
75	M521210	Гайка	12
76	M521207	Гайка	12
77	8036698	Трубка	1
78	8036697	Трубка	1
79	4097497	Трубка флексибле	1
80	M111245	Болт	8
81	4000910	Хомут трубки	1
82	4194103	Прокладка	1
83	M521008	Болт	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
