Стрела опора тип пиле дривер трубопроводы — HITACHI KH1000

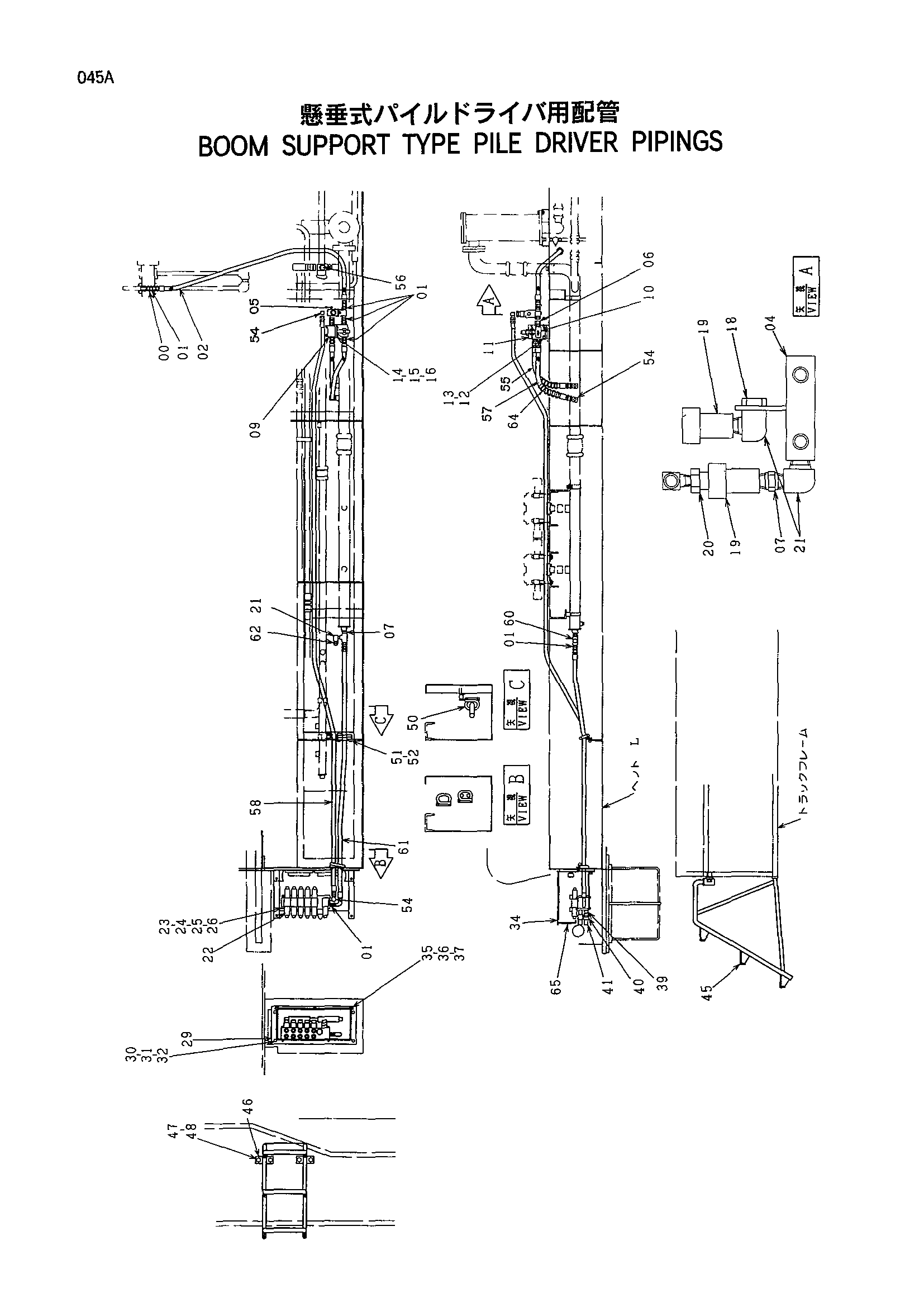

Заводская схема «Стрела опора тип пиле дривер трубопроводы» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1603 | Переходник | 1 |
| 01 | 94-1303 | Адаптер | 8 |
| 02 | 4086991 | Шланг | 1 |
| 04 | 9736959 | Блок | 1 |
| 05 | 94-2024 | Пробка | 1 |
| 06 | 487558 | Унион | 2 |
| 07 | 94-1703 | Адаптер | 2 |
| 09 | 4253576 | Предохранительный клапан | 1 |
| 10 | 4023814 | Клапан | 1 |
| 11 | 8012031 | Кронштейн | 1 |
| 12 | J901020 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 14 | J900880 | Болт | 3 |
| 15 | A590908 | Пружинная шайба | 3 |
| 16 | M500807 | Гайка | 3 |
| 18 | 4925493 | Пробка | 1 |
| 19 | 4033130 | Самоуплотняющееся соединение | 2 |
| 20 | 4033129 | Самоуплотняющееся соединение | 1 |
| 21 | 94-0632 | Угловой штуцер | 3 |
| 22 | 4250229 | Электромагнитный клапан | 1 |
| 23 | M340800 | Болт с внутренним шестигранником | 4 |
| 24 | J217083 | Шайба | 4 |
| 25 | A590908 | Пружинная шайба | 4 |
| 26 | M500807 | Гайка | 4 |
| 29 | 7021613 | Кронштейн | 1 |
| 30 | 449490 | Шайба | 4 |
| 31 | A590912 | Пружинная шайба | 4 |
| 32 | J901225 | Болт | 4 |
| 34 | 7021614 | Крышка | 1 |
| 35 | A590110 | Плоская шайба | 5 |
| 36 | A590910 | Пружинная шайба | 5 |
| 37 | J901016 | Болт | 5 |
| 39 | 94-1702 | Адаптер | 10 |
| 40 | 4022908 | Самоуплотняющееся соединение | 10 |
| 41 | 4022907 | Самоуплотняющееся соединение | 10 |
| 45 | 8025276 | Ступень | 1 |
| 46 | 9716866 | Кронштейн | 2 |
| 47 | A590916 | Пружинная шайба | 2 |
| 48 | J901635 | Болт | 2 |
| 50 | 8029454 | Опора | 3 |
| 51 | A590910 | Пружинная шайба | 6 |
| 52 | J901020 | Болт | 6 |
| 54 | 94-1403 | Угловой штуцер | 4 |
| 55 | 4034033 | Шланг | 1 |
| 56 | 94-2026 | Пробка | 1 |
| 57 | 4055171 | Шланг | 1 |
| 58 | 4152932 | Шланг | 1 |
| 60 | 94-0662 | Тройник | 1 |
| 61 | 4250013 | Шланг | 1 |
| 62 | 4131885 | Адаптер | 1 |
| 64 | 4044420 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
