Центральный коллектор — HITACHI KH1000

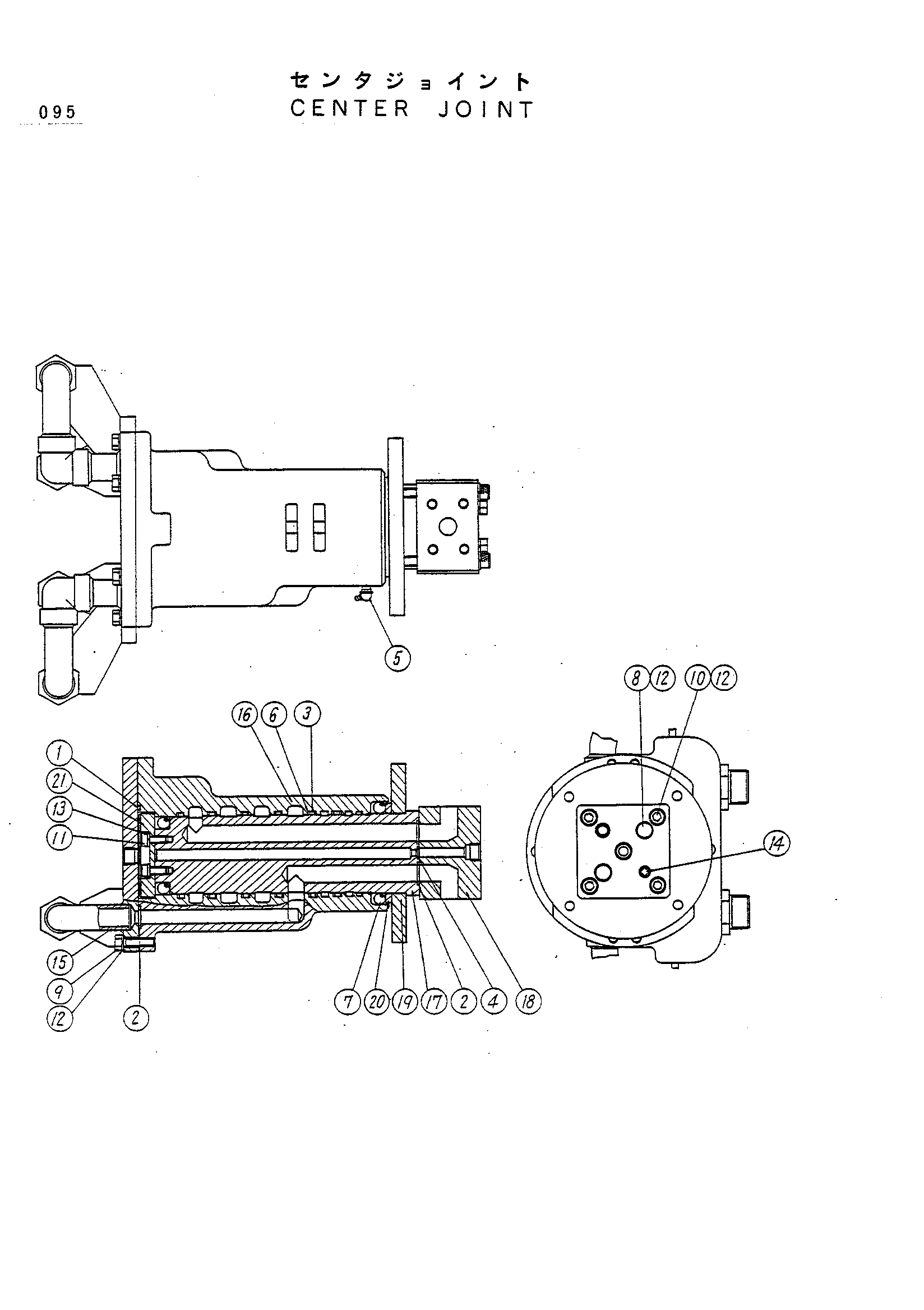

Заводская схема «Центральный коллектор» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4137924 | Центральный коллектор | 1 | |
| 1 | 0216101 | Уплотнительное кольцо | 1 |
| 2 | A811025 | Уплотнительное кольцо | 8 |
| 3 | 4513526 | Уплотнительное кольцо | 7 |
| 4 | 0216102 | Уплотнительное кольцо | 3 |
| 5 | J75581 | Штуцер | 1 |
| 6 | 4513525 | Опорное кольцо | 12 |
| 7 | 972658 | Стальной шарик | 38 |
| 8 | M111200 | Болт | 2 |
| 9 | M211245 | Болт | 8 |
| 10 | M351201 | Болт с внутренним шестигранником | 4 |
| 11 | M351025 | Болт с внутренним шестигранником | 2 |
| 12 | A590912 | Пружинная шайба | 14 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | J75282 | Пробка | 2 |
| 15 | 8025755 | Коллектор | 1 |
| 16 | 0216103 | Корпус | 1 |
| 17 | 0216104 | Шпиндель | 1 |
| 18 | 0216105 | Фланец | 1 |
| 19 | 0216106 | Пластина | 1 |
| 20 | 0216107 | Шайба | 1 |
| 21 | 0123806 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
