Таглине трубопроводы — HITACHI KH1000

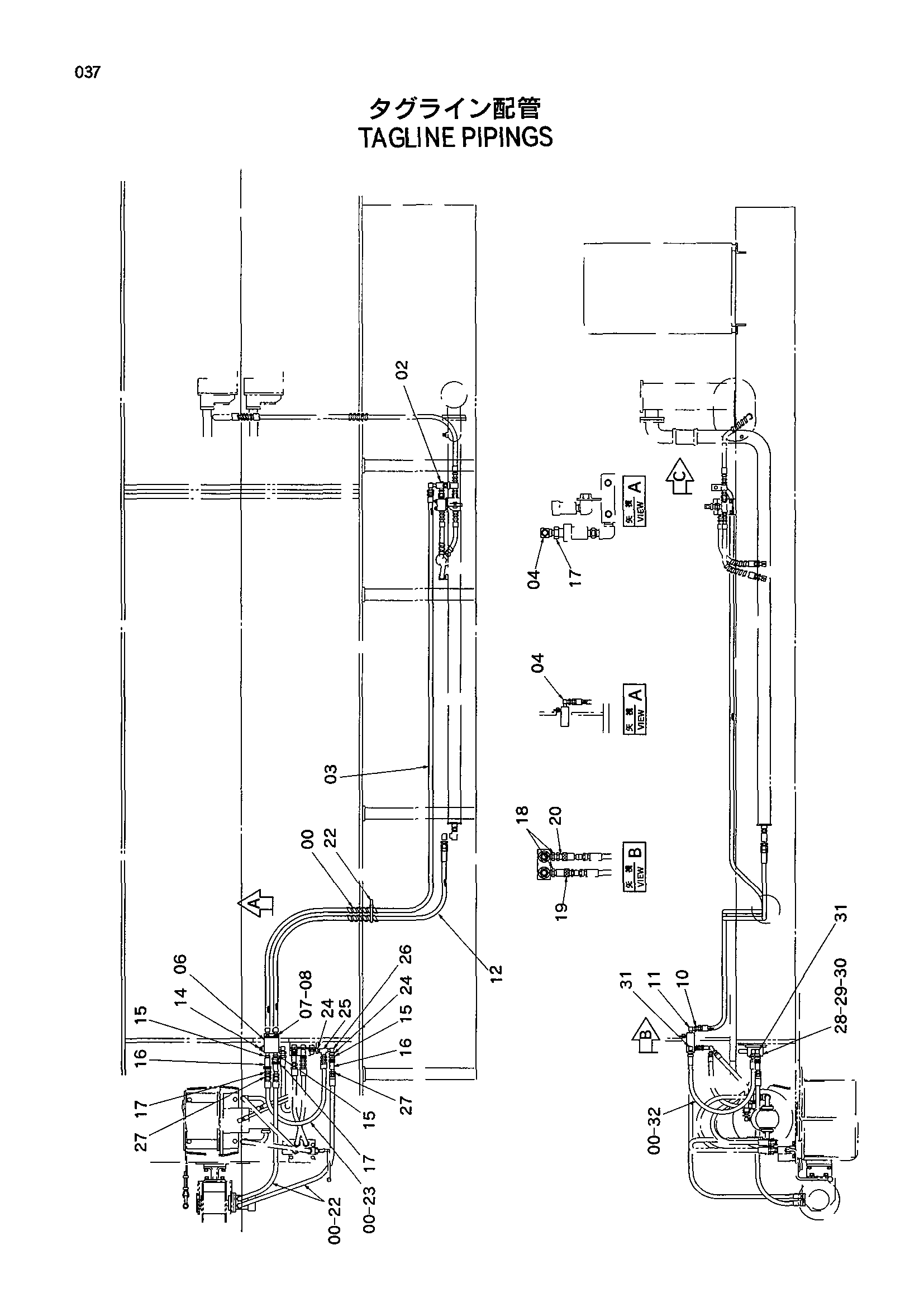

Заводская схема «Таглине трубопроводы» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4044420 | Защитный кожух | 10 |
| 02 | 94-2024 | Пробка | 1 |
| 03 | 4084761 | Шланг | 1 |
| 04 | 94-1403 | Угловой штуцер | 2 |
| 06 | 8046959 | Коллектор | 1 |
| 07 | J900816 | Болт | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 10 | 4131885 | Адаптер | 1 |
| 11 | 94-0632 | Угловой штуцер | 1 |
| 12 | 4157694 | Шланг | 1 |
| 14 | 94-2024 | Пробка | 1 |
| 15 | 94-1703 | Адаптер | 2 |
| 16 | 4033130 | Самоуплотняющееся соединение | 2 |
| 17 | 4033129 | Самоуплотняющееся соединение | 2 |
| 18 | 94-1701 | Адаптер | 2 |
| 19 | 4025602 | Самоуплотняющееся соединение | 1 |
| 20 | 4025603 | Самоуплотняющееся соединение | 1 |
| 22 | 4158152 | Шланг | 2 |
| 23 | 4158149 | Шланг | 1 |
| 24 | 94-1703 | Адаптер | 2 |
| 25 | 94-0662 | Тройник | 1 |
| 26 | 94-0632 | Угловой штуцер | 1 |
| 27 | 94-1303 | Адаптер | 6 |
| 28 | 4145906 | Предохранительный клапан | 1 |
| 29 | J900870 | Болт | 4 |
| 30 | A590908 | Пружинная шайба | 4 |
| 31 | 94-1403 | Угловой штуцер | 2 |
| 32 | 4137421 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
