Насос плунжер — HITACHI KH100

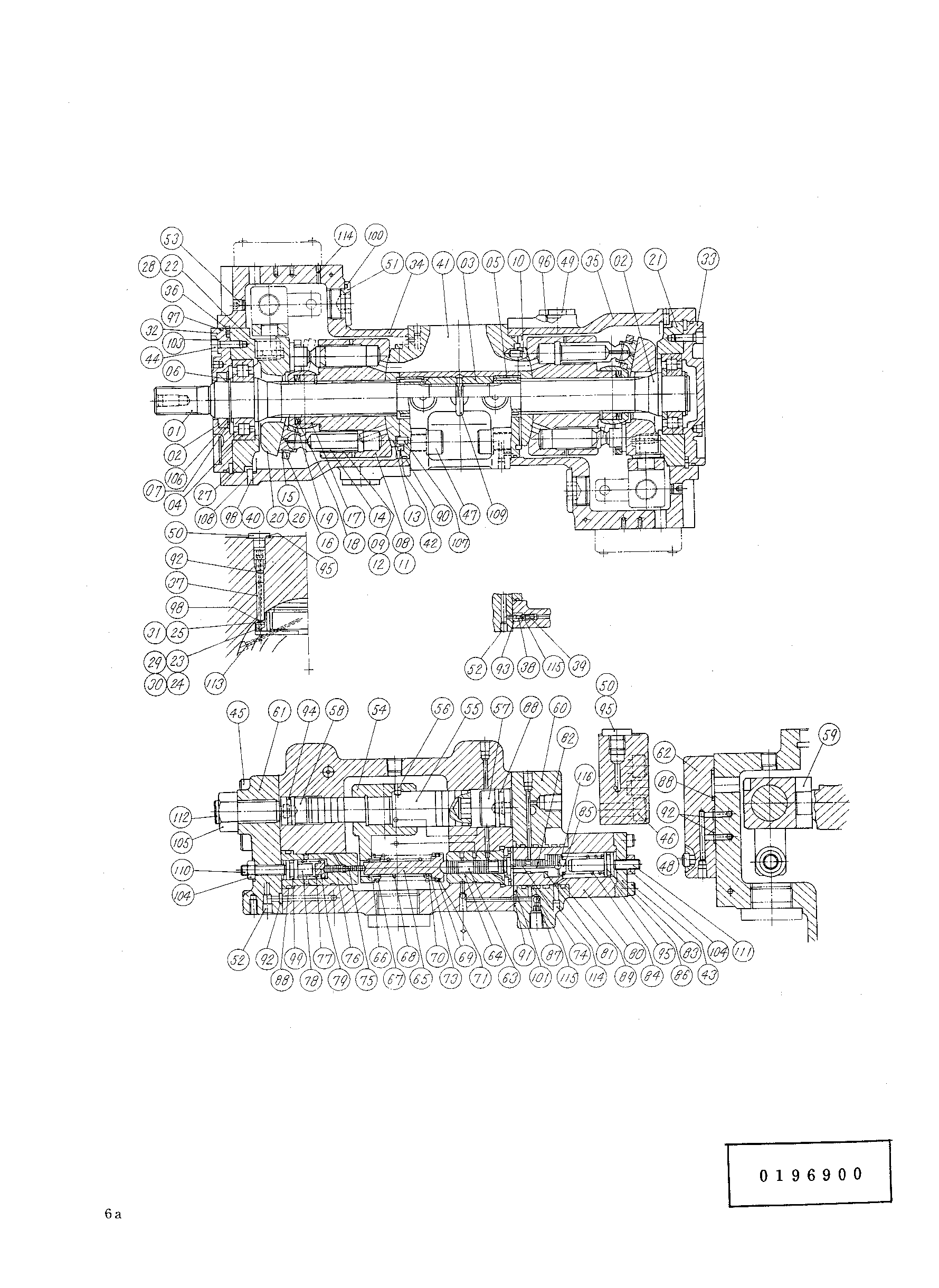

Заводская схема «Насос плунжер» для HITACHI KH100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4109477	Поршневой насос	1
01	0196901	Вал	1
02	0196902	Вал	1
03	0196903	Муфта	1
04	0196904	Подшипник ROL	2
05	0196905	Игольчатый подшипник	2
06	0196906	Регулировочная шайба	2
07	0196907	Проставка	2
08-10	0196908	Гидроцилиндр(правый)	1
11-13	0196909	Гидроцилиндр(левый)	1
14-15	0196910	Поршень	18
16-17	0196911	Крышка	2
18	0196912	Пружина флусх	8
19	0196913	Регулировочная шайба	2
20-25	0196914	Пластина(правый)	1
23	0196915	Ограничитель(правый)	4
24	0196916	Ограничитель(левый)	4
25	0196917	Болт	8
26-31	0196918	Пластина(левый)	1
29	0196919	Ограничитель(правый)	4
30	0196920	Ограничитель(левый)	4
31	0196921	Болт	8
32	0196922	Крышка передний	1
33	0196923	Крышка задний	1
34	0196924	Насос(F)	1
35	0196925	Насос(правый)	1
36	0196926	Фиксатор	2
37	0196927	Уплотнение	2
38	0196928	Сиденье(S)	2
39	0196929	Ограничитель	2
40	0196930	Пробка	2
41	0196931	Клапан	1
42	0196932	Направляющая кольцо	2
43	0196933	Болт с внутренним шестигранником	8
44	0196934	Болт с внутренним шестигранником	8
45	0196935	Болт с внутренним шестигранником	12
46	0196936	Болт с внутренним шестигранником	12
47	0196937	Болт с внутренним шестигранником	8
48	0196938	Болт с внутренним шестигранником	8
49	0196939	Пробка	3
50	0196940	Пробка	8
51	0196941	Пробка	2
52	0196942	Пробка	30
53	0196943	Пробка	2
54-55	0196944	Поршень серво	2
56	0196945	Установочный винт	2
57	0196946	Уплотнение(левый)	2
58	0196947	Уплотнение(S)	2
59	0196948	Кольцо	2
60	0196949	Крышка(левый)	2
61	0196950	Крышка(S)	2
62	0196951	Крышка	2
63-64	0196952	Поршень	2
65	0196953	Шток	2
66	0196954	Пружина сиденье	2
67	0196955	Пружина	2
68	0196956	Пружина	2
69	0196957	Шайба	2
70	0196958	Шайба	2
71	0196959	Регулировочная шайба(S)	2
72	0196959	Регулировочная шайба(S)	2
73	0196960	Регулировочная шайба	2
74	0196961	Поршень	2
75-76	0196962	Поршень	2
77	0196963	Пружина	2
78	0196964	Поршень	2
79	0196965	Пружинная шайба	2
80-82	0196966	Поршень	2
83	0196967	Крышка	2
84	0196968	Пружина	2
85	0196969	Седло пружины	2
86	0196970	Проставка	2
87	0196971	Сиденье	2
88	A811025	Уплотнительное кольцо	6
89	A811030	Уплотнительное кольцо	6
90	A811130	Уплотнительное кольцо	2
91	4506404	Уплотнительное кольцо	4
92	4506406	Уплотнительное кольцо	10
93	4506320	Уплотнительное кольцо	4
94	4506418	Уплотнительное кольцо	2
95	4506416	Уплотнительное кольцо	10
96	4506424	Уплотнительное кольцо	3
97	0196972	Уплотнительное кольцо	2
98	4506403	Уплотнительное кольцо	4
99	Z957366	Уплотнительное кольцо	2
100	4037889	Уплотнительное кольцо	2
101	A811035	Уплотнительное кольцо	2
102	0196973	Масляное уплотнение	1
103	0196974	Шайба SE	8
104	0196975	Гайка	4
105	0196976	Гайка	2
106	0196977	Стопорное кольцо	2
107	0196978	Пластина клапан	2
108	0196979	Палец	2
109	0196980	Проушина болт	1
110	0196981	Установочный винт	2
111	0196982	Установочный винт	2
112	0196983	Установочный винт	2
113	0196984	Плаг	2
114	0196985	Плаг	14
115	0196986	Стальной шарик	2
116	0196987	Стальной шарик	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
