Гидрораспределитель — HITACHI KH100

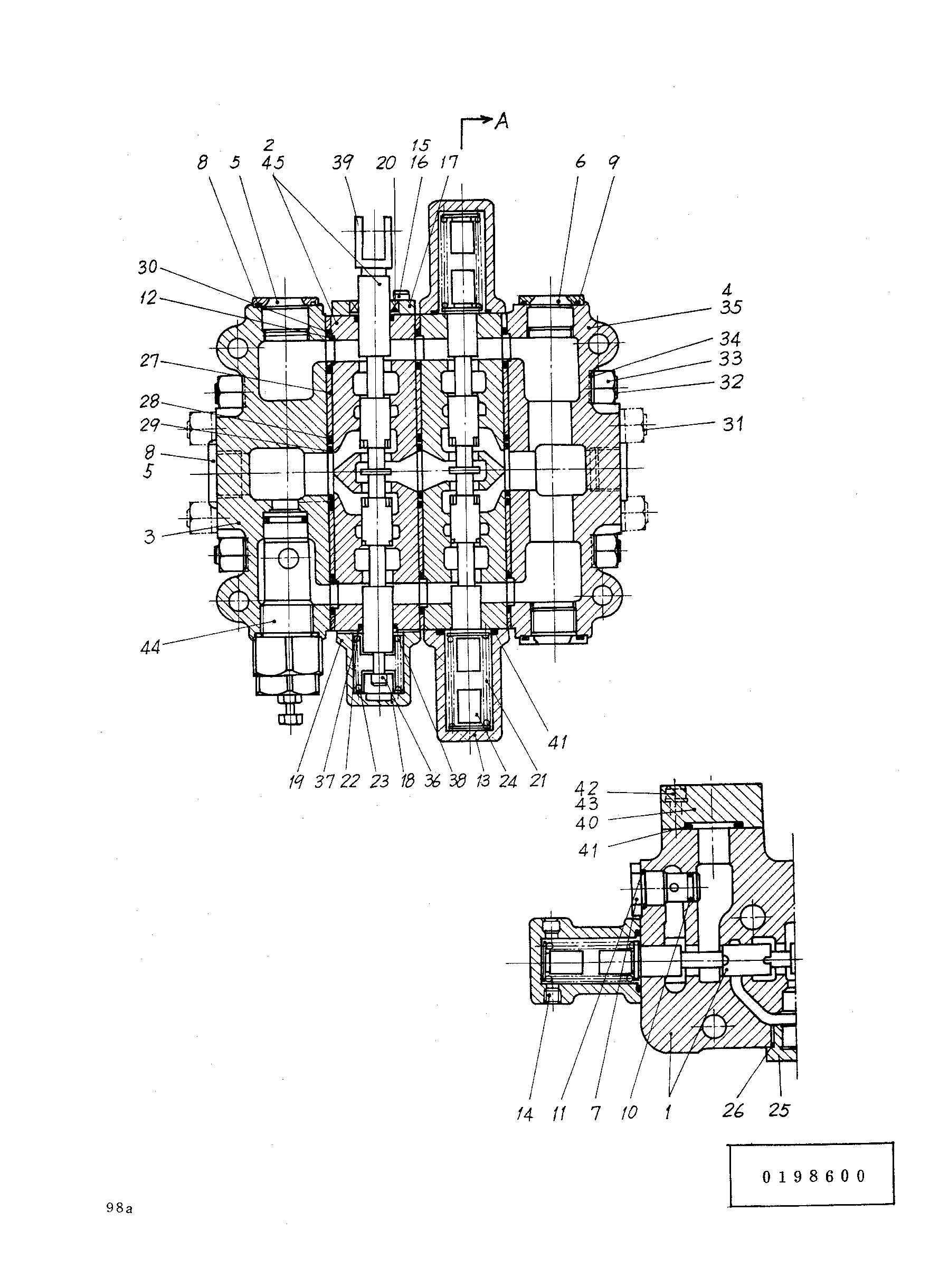

Заводская схема «Гидрораспределитель» для HITACHI KH100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4065385	Гидрораспределитель	1
01	4072857	Клапан	1
02	4072809	Клапан	1
03	4072810	Корпус	1
04	4072811	Корпус	1
05	4072812	Пробка	2
06	4072812	Пробка	3
07	4072831	Пробка	2
08	4039276	Уплотнительное кольцо	2
09	4039276	Уплотнительное кольцо	3
10	4500567	Кольцо O	2
11	4509181	Уплотнительное кольцо	2
12	4072813	Фиксатор	6
13	4072832	Крышка	2
14	4072833	Пробка	4
15	M340620	Болт с внутренним шестигранником	12
16	A590906	Пружинная шайба	12
17	4072814	Крышка	1
18	4072815	Крышка	1
19	4072816	Шайба	1
20	4072817	Масляное уплотнение	1
21	4072860	Пружина	2
22	4072818	Пружина	1
23	4072819	Седло пружины	2
24	4072836	Седло пружины	4
25	4072821	Колпачок	2
26	4506430	Уплотнительное кольцо	2
27	4072822	Проставка	3
28	Z984614	Уплотнительное кольцо	3
29	Z985097	Уплотнительное кольцо	3
30	Z985097	Уплотнительное кольцо	6
31	4072855	Болт шпилька	2
32	4072856	Болт шпилька	2
33	M581613	Гайка винг	8
34	4508794	Пружинная шайба	8
35	4072825	Информационный пластина	1
36	4072820	Болт	1
37	4509181	Уплотнительное кольцо	2
38	4072826	Опорное кольцо	2
39	4072827	Вилка	1
40	4076678	Фланец бланк	2
41	A811035	Уплотнительное кольцо	6
42	4072862	Болт с внутренним шестигранником	8
43	Z984054	Пружинная шайба	8
44	4075037	Предохранительный клапан	1
45	4071208	Обратный клапан	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
