Гидромотор плунжер — HITACHI KH100

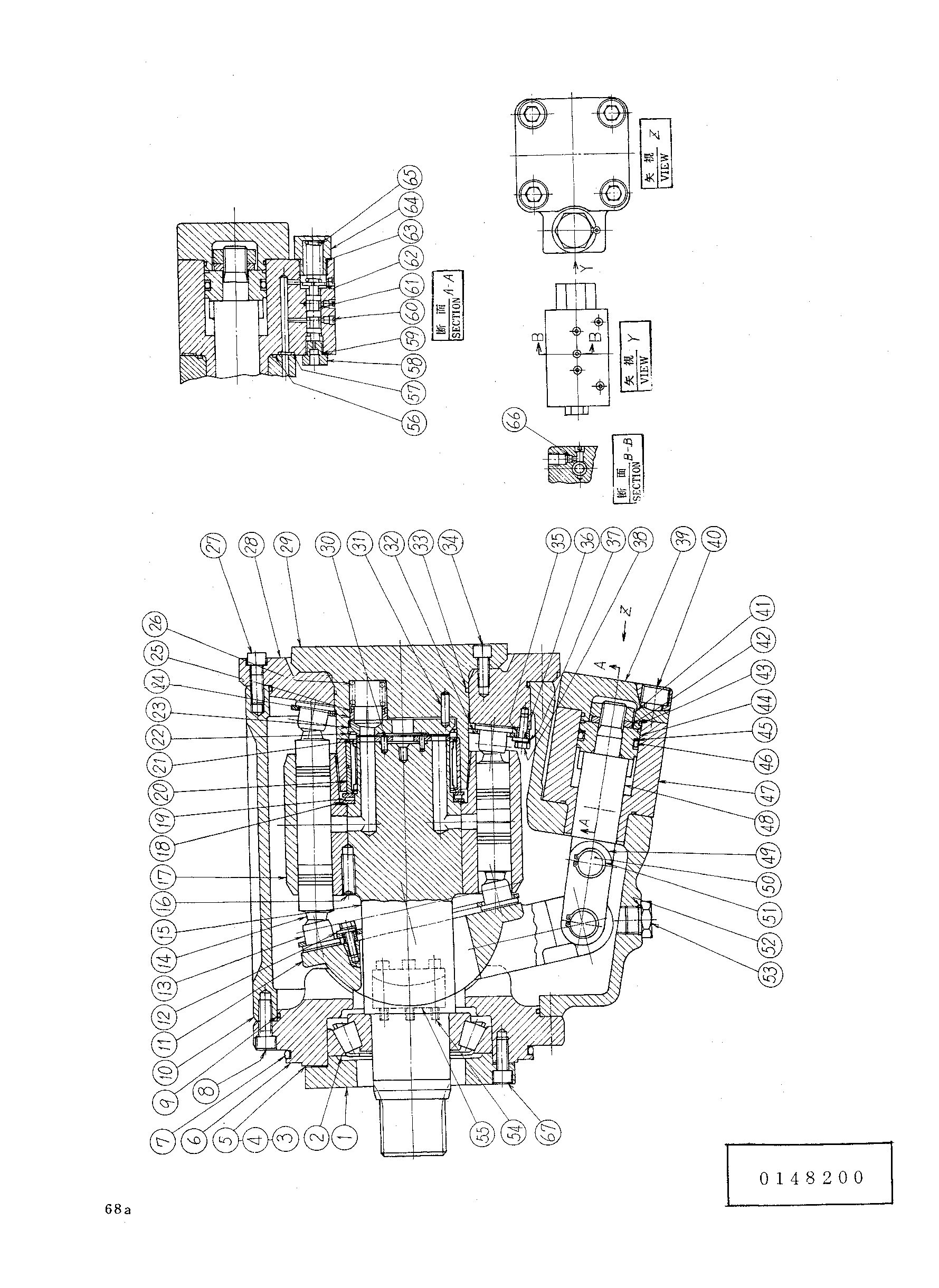

Заводская схема «Гидромотор плунжер» для HITACHI KH100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
-01	4094566	Гидромотор плунжер	1
-02	4094567	Гидромотор плунжер	1
01	0148201	Фиксатор	1
02	4040434	Подшипник	1
03-05	0101223	Регулировочная шайба	1
07	A810230	Уплотнительное кольцо	1
08	0101544	Болт с внутренним шестигранником	16
09	4040449	Уплотнительное кольцо	2
12	0148202	Стопорная пластина	2
13	0101543	Башмак	26
14	0146802	Поршень	26
18	0101531	Кольцо	2
19	0101532	Игольчатый подшипник	1
20	0148203	Игольчатый подшипник	1
21	0101527	Пластина	1
22	0101529	Кольцо	1
23	0101526	Пластина	1
24	0101524	Втулка	4
25	4048580	Кольцо тефлон	4
26	0101521	Пружина	4
27	0148204	Болт с внутренним шестигранником	16
30	4040429	Палец	2
31	0101522	Палец	2
32	4040451	Пластина	2
33	A810125	Уплотнительное кольцо	1
34	0101548	Болт с внутренним шестигранником	6
35	4040454	Проставка	14
36	4040452	Пластина	4
37	4040453	Шайба	14
38	0148205	Болт	14
39	0148206	Крышка	1
40	0148207	Болт с внутренним шестигранником	4
41	0101512	Гайка	1
42	0101513	Пружинная шайба	1
43	A811055	Уплотнительное кольцо	1
44	0101515	Поршень	1
45	0148208	Опорное кольцо	2
46	0148209	Уплотнительное кольцо	1
48	0101516	Шток	1
49	0101545	Тяга	2
50	0101546	Палец	2
51	0101547	Кольцо	4
52	4048301	Уплотнительное кольцо	1
53	0101235	Колпачок	1
54	0148210	Болт с внутренним шестигранником	6
55	0148211	Направляющая	2
56	A810070	Уплотнительное кольцо	1
57	0148212	Уплотнительное кольцо	2
58	0101550	Колпачок	1
59	0101270	Уплотнительное кольцо	1
60	0101262	Пробка	9
62	0101553	Ограничитель	1
63	0101268	Уплотнительное кольцо	1
64	0101555	Колпачок	1
65	0101556	Пружина	1
66	0101557	Пробка	1
67	0148213	Болт с внутренним шестигранником	6
