Гидроцилиндр. масляный — HITACHI KH100

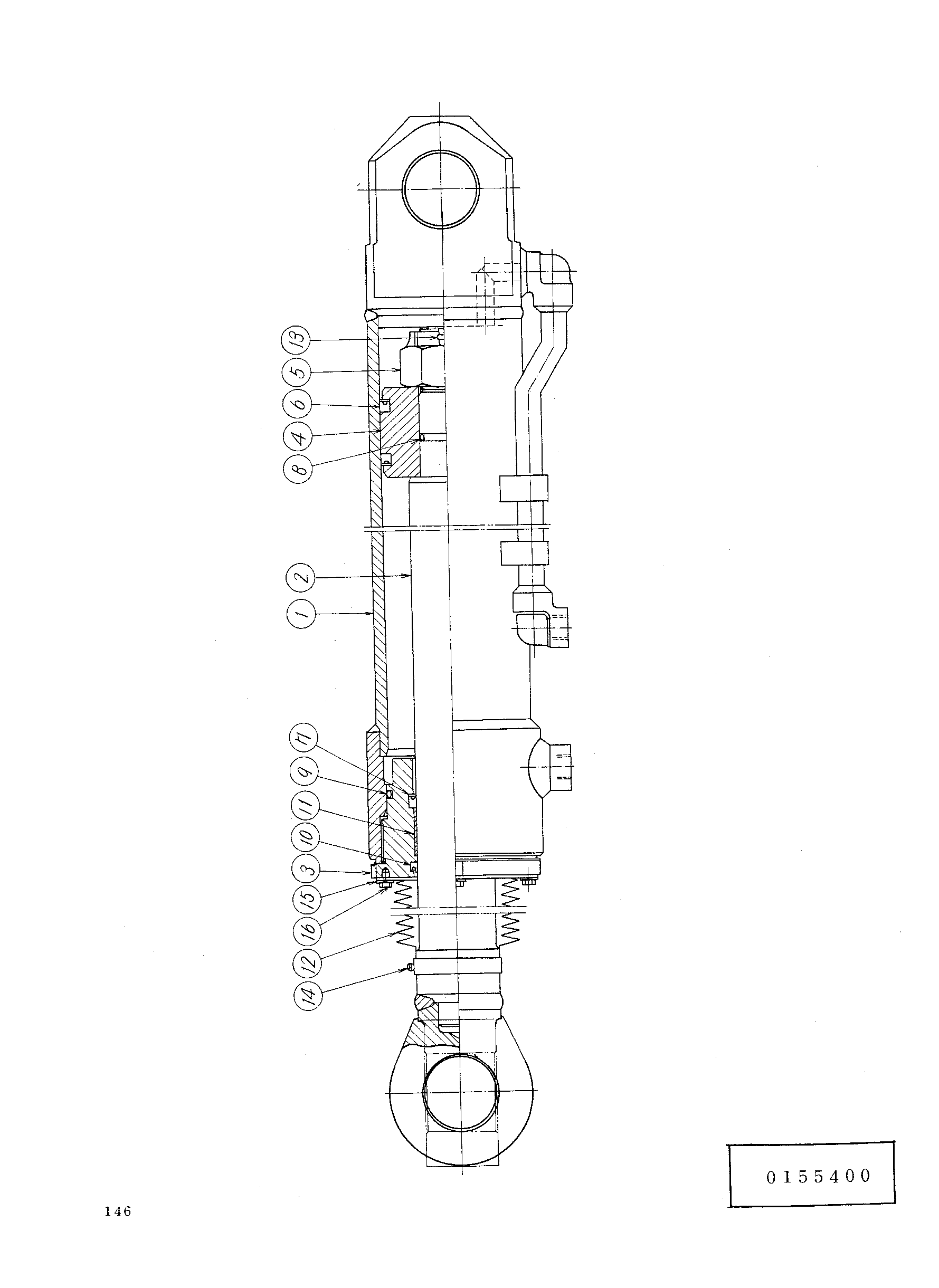

Заводская схема «Гидроцилиндр. масляный» для HITACHI KH100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0155400 | Гидроцилиндр масляный | 1 | |
| 01 | 0155401 | Гидроцилиндр | 1 |
| 02 | 0155402 | Шток поршня | 1 |
| 03 | 0155403 | Крышка | 1 |
| 04 | 0155404 | Поршень | 1 |
| 05 | 0155405 | Гайка | 1 |
| 06 | 0155406 | Манжета | 2 |
| 07 | 0155407 | Манжета | 1 |
| 08 | A811040 | Уплотнительное кольцо | 1 |
| 09 | Z992446 | Уплотнительное кольцо | 1 |
| 10 | 0155408 | Пылезащитное уплотнение | 1 |
| 11 | 0155409 | Втулка | 1 |
| 12 | 0155410 | Защитный чехол | 1 |
| 13 | 0155411 | Шплинт | 1 |
| 14 | 0155412 | Лента | 1 |
| 15 | 0155413 | Пружинная шайба | 4 |
| 16 | 0155414 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
