Пилотный клапан — HITACHI KH100

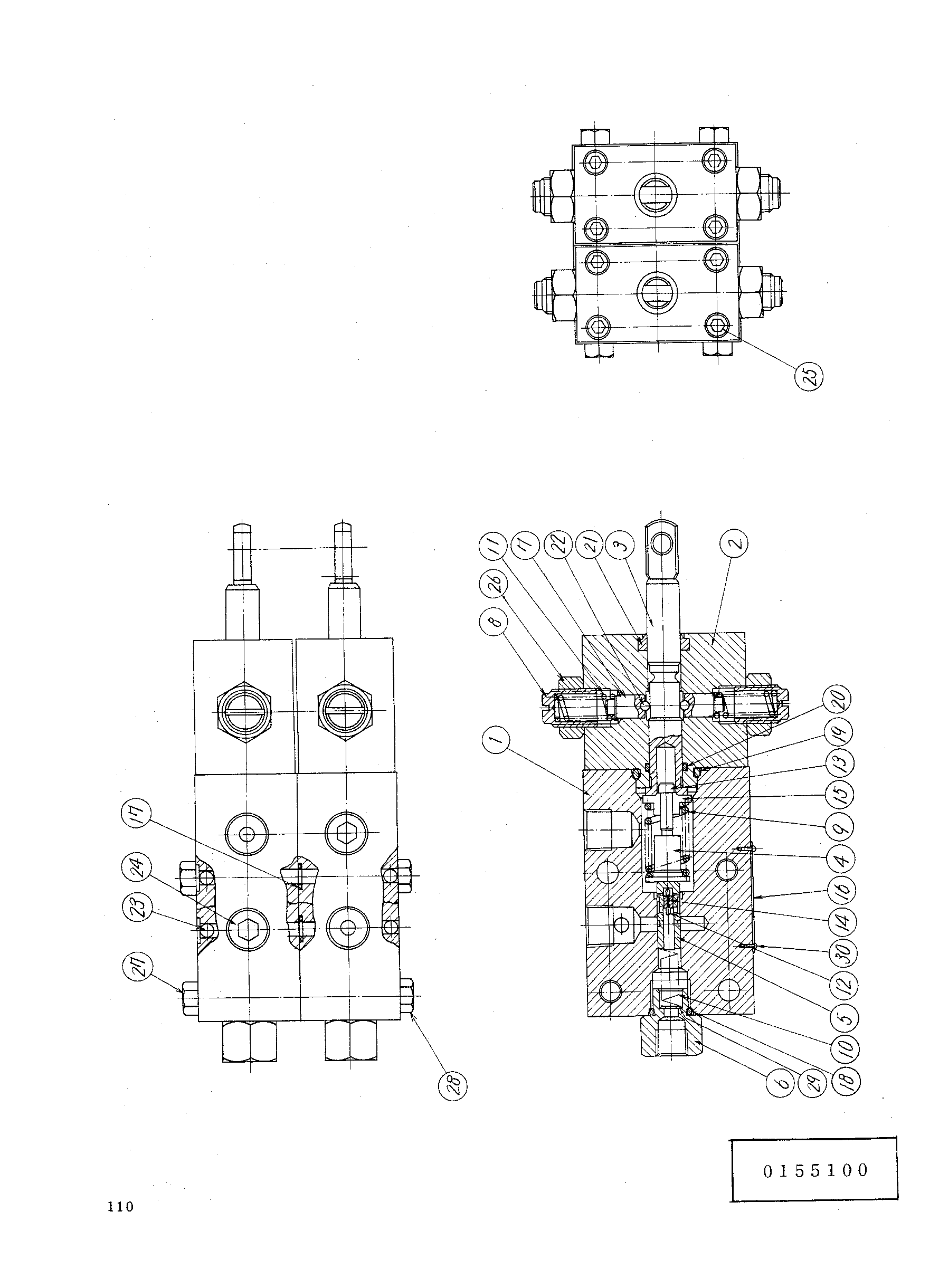

Заводская схема «Пилотный клапан» для HITACHI KH100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4096654 | Клапан | 1 | |
| 01 | 0155101 | Корпус клапан | 22 |
| 02 | 0155102 | Корпус | 2 |
| 03 | 0155103 | Золотник | 2 |
| 04 | 0155104 | Держатель пружина | 2 |
| 05 | 0155105 | Золотник | 2 |
| 06 | 0155106 | Пробка | 2 |
| 07 | 0155107 | Шарик держатель | 4 |
| 08 | 0155108 | Винт регулировочный | 4 |
| 09 | 0155109 | Пружина компрес | 2 |
| 10 | 0155110 | Пружина | 2 |
| 11 | 0155111 | Пружина компрес | 4 |
| 12 | 0155112 | Провод | 2 |
| 13 | 0155113 | Болт с внутренним шестигранником | 2 |
| 14 | 0155114 | Втулка | 2 |
| 15 | 0155115 | Втулка | 2 |
| 16 | 0155116 | Информационная табличка | 1 |
| 17 | 4506408 | Уплотнительное кольцо | 2 |
| 18 | 4509180 | Уплотнительное кольцо | 2 |
| 19 | Z953610 | Уплотнительное кольцо | 2 |
| 20 | 0155117 | Уплотнение | 2 |
| 21 | 0155118 | Пылезащитное уплотнение | 2 |
| 22 | 0155119 | Стальной шарик | 4 |
| 23 | 0155120 | Стальной шарик | 4 |
| 24 | 94-2012 | Пробка | 2 |
| 25 | 0155121 | Болт с внутренним шестигранником | 8 |
| 26 | 0155122 | Гайка | 4 |
| 27 | 0155123 | Гайка | 2 |
| 28 | M200890 | Болт | 2 |
| 29 | A590104 | Шайба | 1 |
| 30 | 0155124 | Приводной винт | 2 |
| 31 | 0155125 | Золотник-в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
