Шестерённый насос — HITACHI KH100

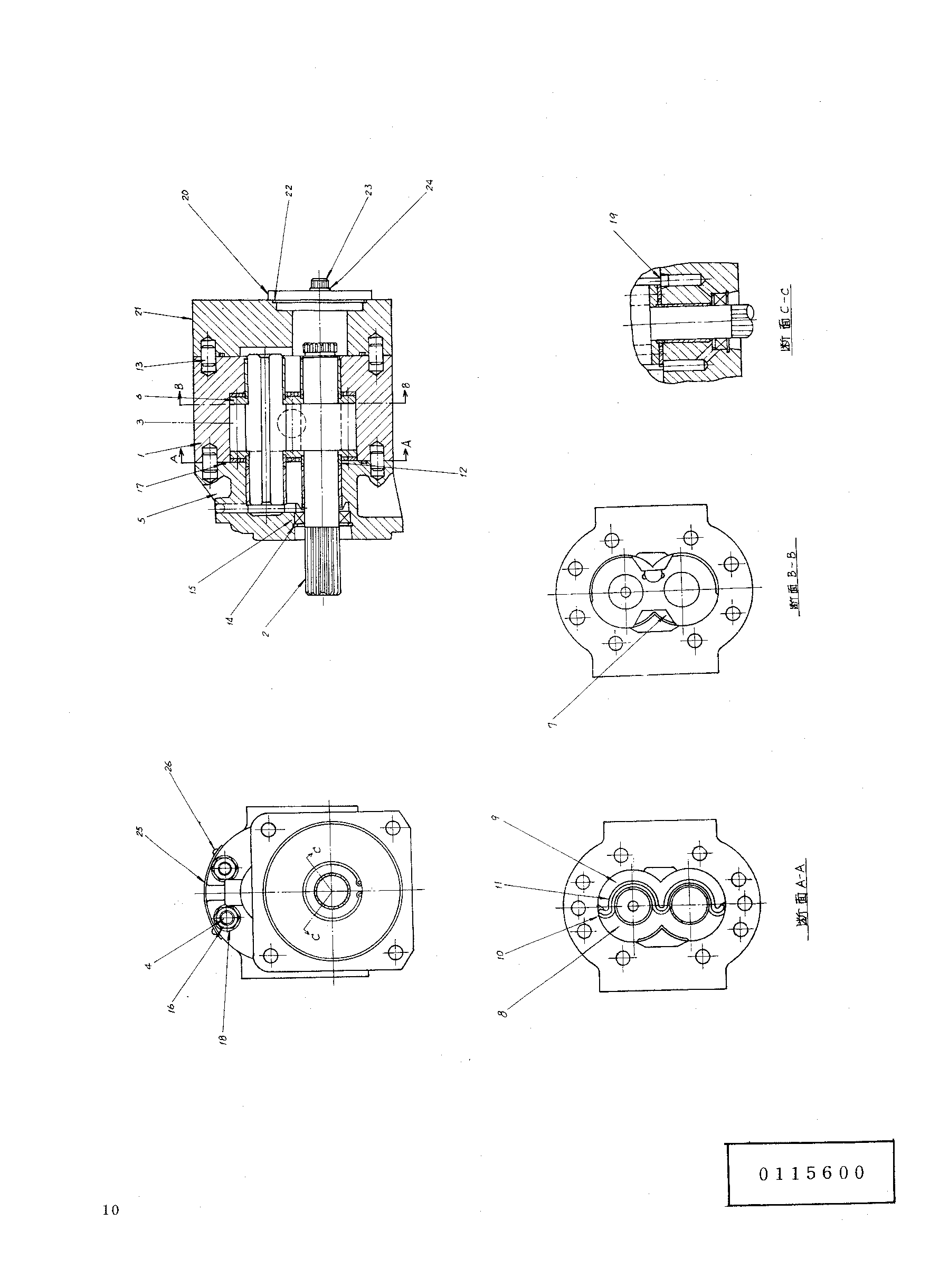

Заводская схема «Шестерённый насос» для HITACHI KH100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3002250 | Шестерённый насос | 1 | |
| 01 | 0115601 | Корпус | 1 |
| 02 | 0115602 | Шестерня | 1 |
| 03 | 0115603 | Шестерня | 1 |
| 04 | 0115604 | Болт шпилька | 8 |
| 05 | 0115605 | Крышка | 1 |
| 06 | 0115606 | Пластина | 2 |
| 07 | 0115607 | Пластина | 1 |
| 08 | 0115608 | Пластина | 1 |
| 09 | 0115609 | Кольцо | 2 |
| 10 | 4049079 | Кольцо | 2 |
| 11 | 4004495 | Уплотнительное кольцо | 2 |
| 12 | 4049078 | Кольцо | 2 |
| 13 | 0115610 | Палец | 4 |
| 14 | 4049080 | Ретаининг | 1 |
| 15 | 4004496 | Масляное уплотнение | 1 |
| 16 | 0115611 | Пружина | 8 |
| 17 | 4004497 | Уплотнительное кольцо | 2 |
| 18 | 0115612 | Пробка | 8 |
| 19 | 0115613 | Пробка | 1 |
| 20 | 0115614 | Крышка | 1 |
| 21 | 0115615 | Крышка | 1 |
| 22 | A811085 | Уплотнительное кольцо | 1 |
| 23 | 0115616 | Болт | 2 |
| 24 | 0115617 | Пружинная шайба | 2 |
| 25 | 0115618 | Информационная табличка | 1 |
| 26 | 0115619 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
