Электрооборудование ( C ) — HITACHI IZX210MF

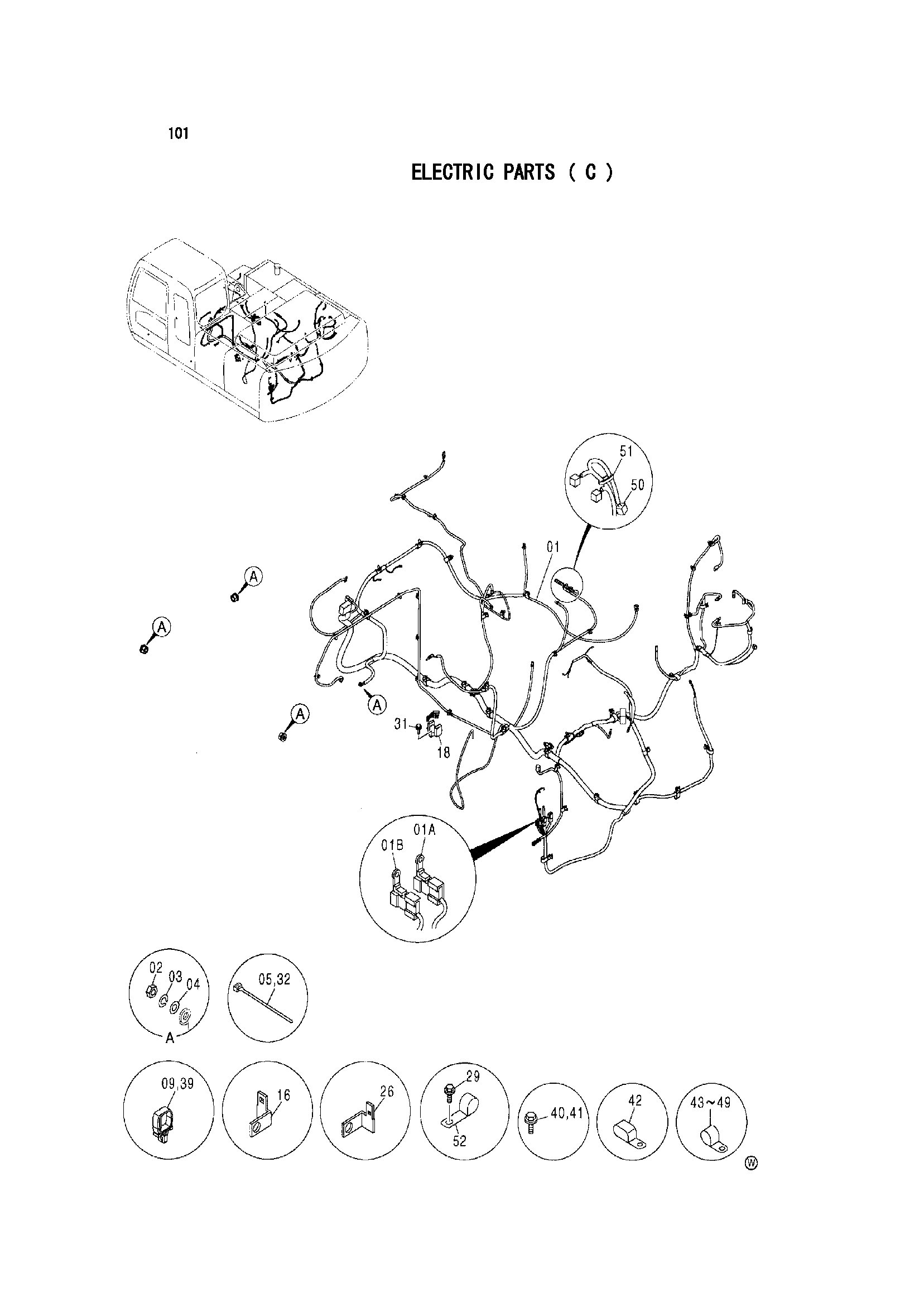

Заводская схема «Электрооборудование ( C )» для HITACHI IZX210MF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0004773 | Жгут проводов | 1 |
| 01A | 4423418 | Фусибле-линк | 1 |
| 01B | 4315323 | Фусибле-линк | 1 |
| 02 | J950010 | Гайка | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 4055311 | Ленточный зажим | 6 |
| 09 | 4449250 | Зажим | 2 |
| 16 | 4257159 | Кронштейн | 1 |
| 18 | 4452158 | Реле | 1 |
| 26 | 4418301 | Кронштейн | 1 |
| 29 | J260616 | Болт с шайбой | 3 |
| 31 | J260816 | Болт с шайбой | 2 |
| 32 | 4055312 | Ленточный зажим | 1 |
| 39 | 4449250 | Зажим | 9 |
| 40 | J271030 | Болт с шайбой | 1 |
| 41 | J271020 | Болт с шайбой | 23 |
| 42 | 4190282 | Зажим (18X2) | 5 |
| 43 | 4190261 | Зажим (10) | 3 |
| 44 | 4190273 | Зажим (18) | 7 |
| 46 | 4190263 | Зажим (25) | 1 |
| 49 | 4190264 | Зажим (35) | 5 |
| 50 | 4453153 | Разъём <E> | 1 |
| 51 | 4055312 | Зажим лента <E> | 1 |
| 52 | 4450494 | Зажим (22) | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI IZX210MF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
