Топливные трубопроводы — HITACHI IZX210MF

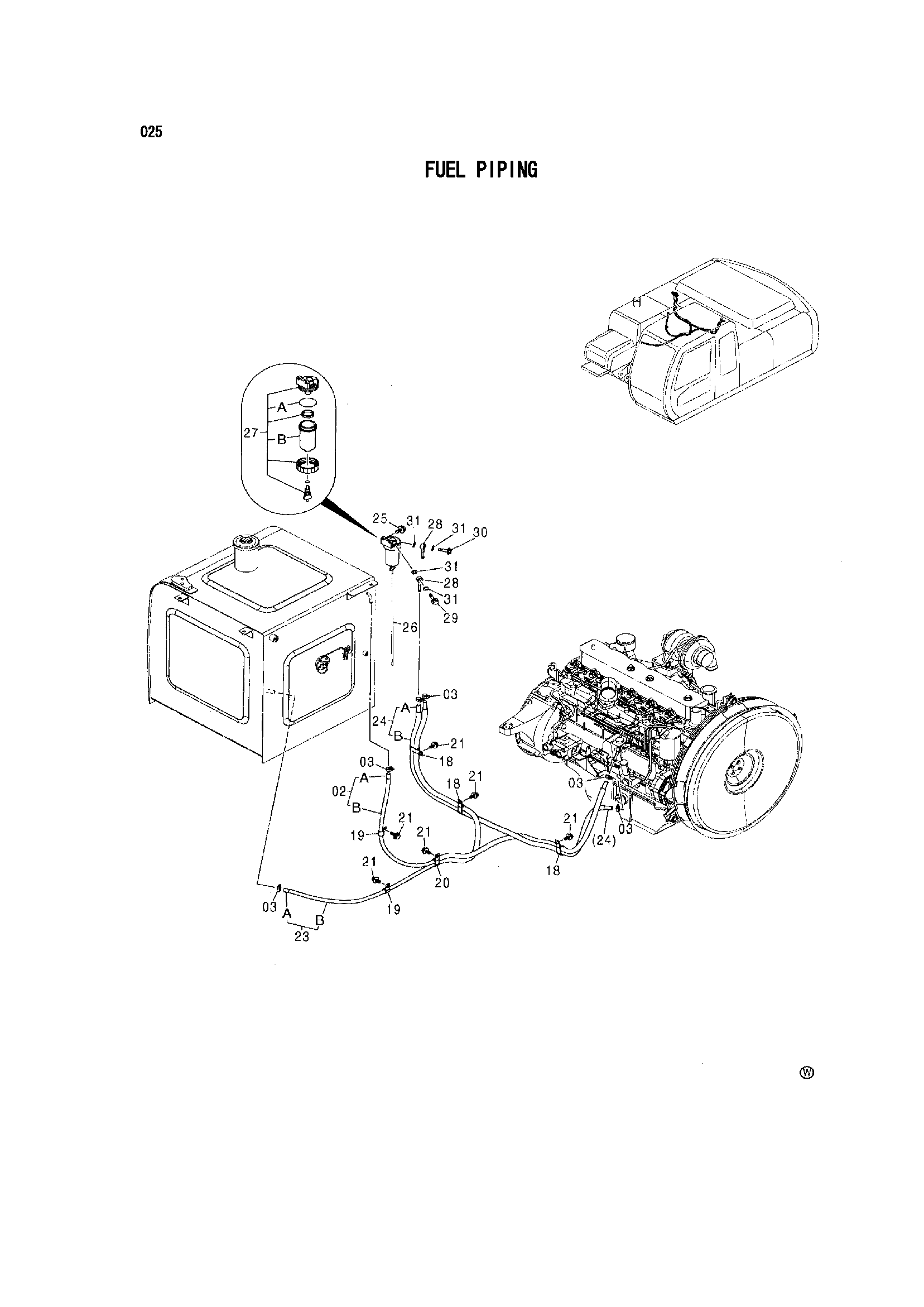

Заводская схема «Топливные трубопроводы» для HITACHI IZX210MF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9175921 | Топливный шланг | 1 |
| 02A | 4332698 | Топливный шланг | 1 |
| 02B | 4410278 | Трубка | 1 |
| 03 | 4514700 | Зажим шланг | 6 |
| 18 | 4192034 | Зажим | 3 |
| 19 | 4190273 | Зажим | 2 |
| 20 | 4190282 | Зажим | 1 |
| 21 | J271020 | Болт с шайбой | 6 |
| 23 | 9181261 | Топливный шланг | 1 |
| 23A | 4397360 | Топливный шланг | 1 |
| 23B | 4291380 | Трубка | 1 |
| 24 | 9181262 | Топливный шланг | 1 |
| 24A | 4436675 | Топливный шланг | 1 |
| 24B | 4382122 | Трубка | 1 |
| 25 | J260825 | Болт с шайбой | 2 |
| 26 | 4445516 | Виниловый шланг | 1 |
| 27 | 4452161 | Сепаратор | 1 |
| 27A | 4621868 | Уплотнительное кольцо | 1 |
| 27B | 4621773 | Корпус | 1 |
| 28 | 4452162 | Трубка топливный | 2 |
| 29 | 4452163 | Болт проушина | 1 |
| 30 | 4452164 | Фильтр гаузе | 1 |
| 31 | 4452165 | Манжета | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI IZX210MF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
