Гидролинии рабочего оборудования — HITACHI IZX210MF

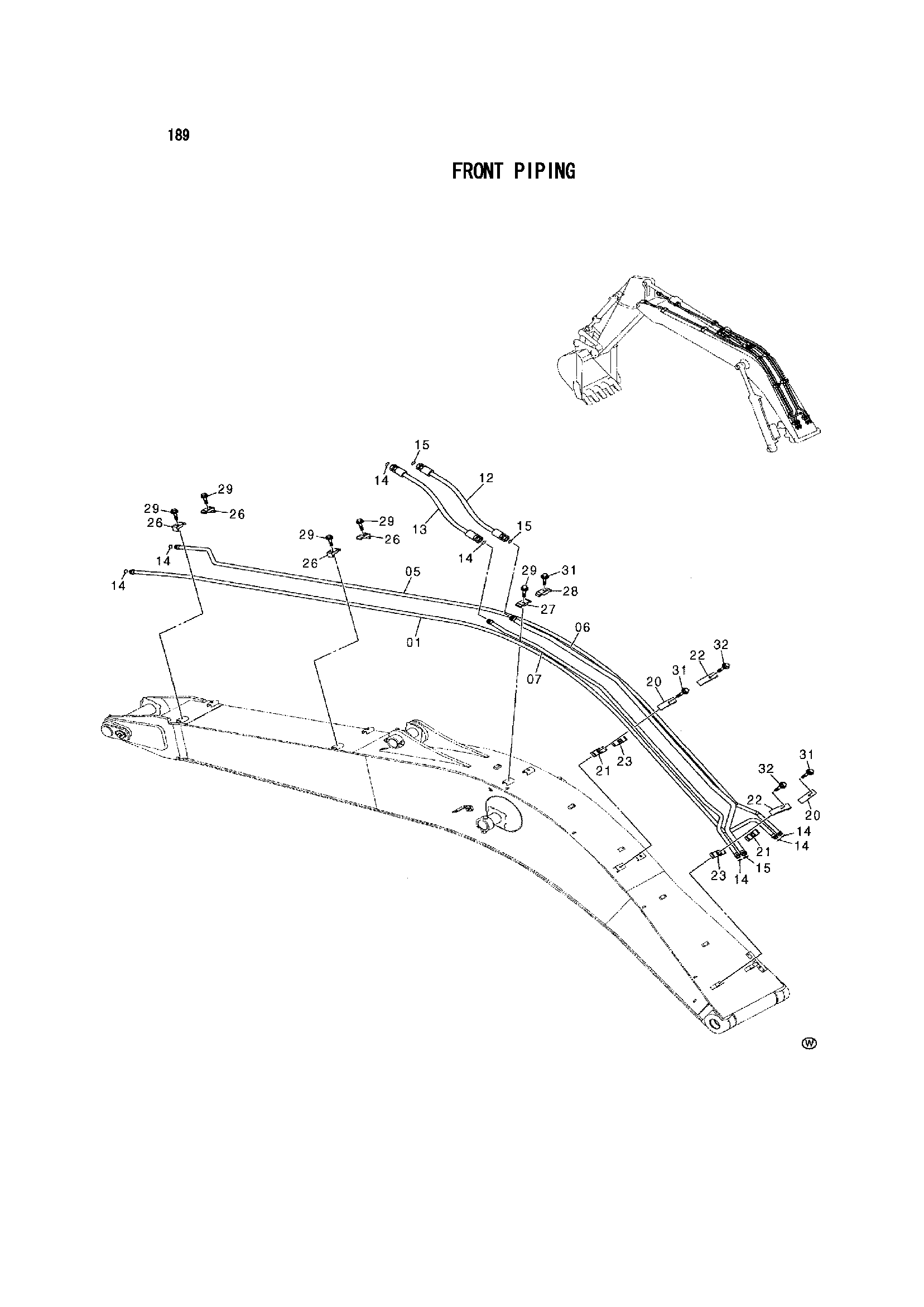

Заводская схема «Гидролинии рабочего оборудования» для HITACHI IZX210MF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8081525 | Трубка | 1 |
| 05 | 8082106 | Трубка | 1 |
| 06 | 8062625 | Трубка | 1 |
| 07 | 8062624 | Трубка | 1 |
| 12 | 4276956 | Шланг | 1 |
| 13 | 4249334 | Шланг | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 7 |
| 15 | 4187328 | Уплотнительное кольцо | 3 |
| 20 | 4285723 | Хомут трубки | 2 |
| 21 | 4285722 | Резиновая прокладка | 2 |
| 22 | 4285725 | Хомут трубки | 2 |
| 23 | 4285724 | Резиновая прокладка | 2 |
| 26 | 4190126 | Хомут трубки | 4 |
| 27 | 4189859 | Хомут трубки | 1 |
| 28 | 4153488 | Хомут трубки | 1 |
| 29 | J271260 | Болт с шайбой | 5 |
| 31 | J271270 | Болт с шайбой | 3 |
| 32 | J271275 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI IZX210MF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
