Стрела — HITACHI IZX210MF

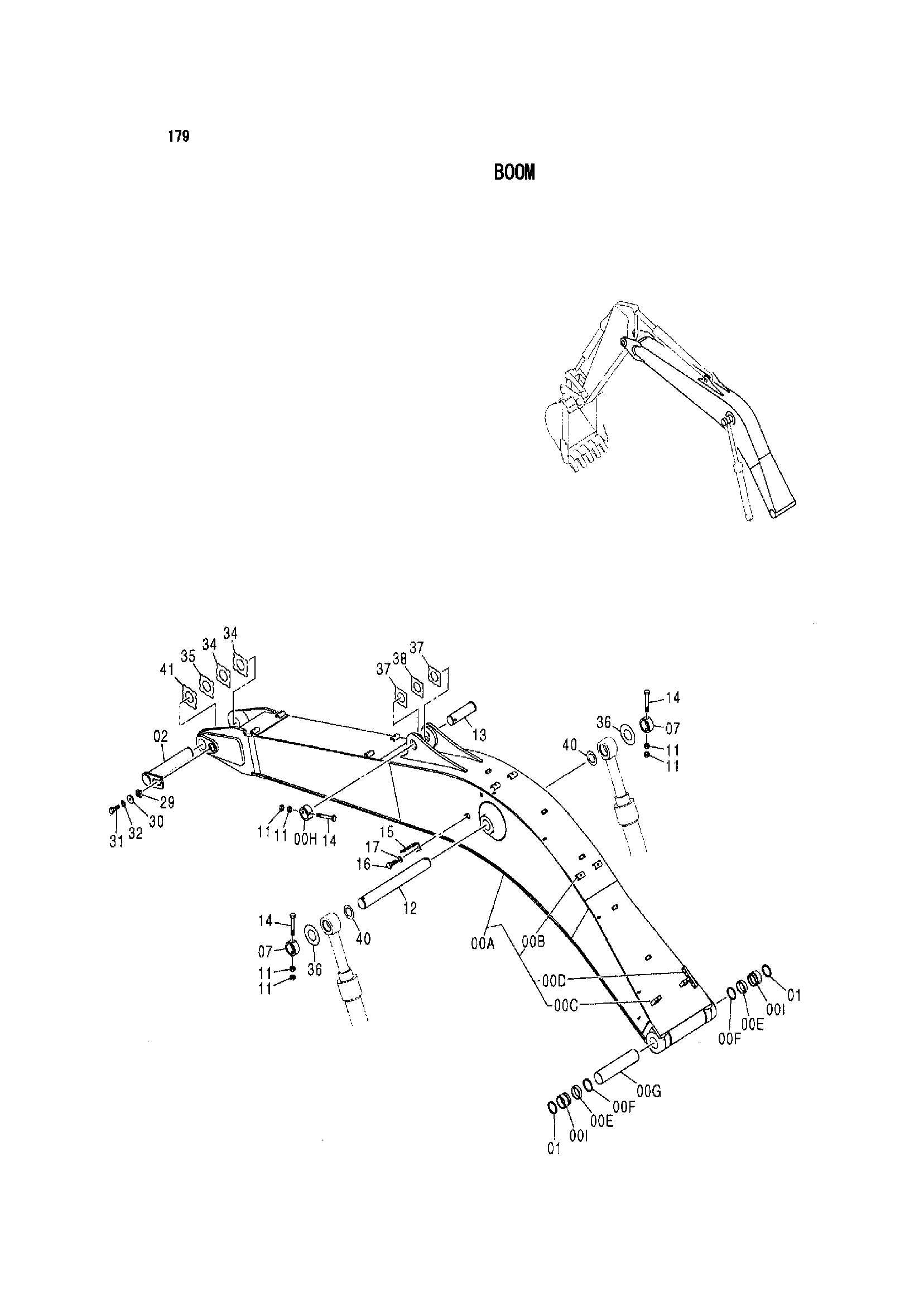

Заводская схема «Стрела» для HITACHI IZX210MF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5006827 | Стрела | 1 |
| 00B | 9738322 | Седло винта | 8 |
| 00C | 4334594 | Седло винта | 2 |
| OOD | 4208631 | Блок | 1 |
| 00E | 4402460 | Втулка | 2 |
| 00F | 4067901 | Пылезащитное уплотнение | 2 |
| 00G | 4435508 | Проставка | 1 |
| 00H | 4434953 | Ограничитель | 1 |
| 00I | 4443880 | Втулка | 2 |
| 01 | 4067901 | Пылезащитное уплотнение | 2 |
| 02 | 8102161 | Палец | 1 |
| 07 | 4067720 | Ограничитель | 2 |
| 11 | J950020 | Гайка | 6 |
| 12 | 3088574 | Палец | 1 |
| 13 | 3088575 | Палец | 1 |
| 14 | 4435126 | Стопорный палец | 3 |
| 15 | 4224631 | Кронштейн | 1 |
| 16 | J901425 | Болт | 1 |
| 17 | A590914 | Пружинная шайба | 1 |
| 29 | 4424425 | Блок | 1 |
| 30 | 4640621 | Пластина | 1 |
| 31 | J921840 | Болт | 1 |
| 32 | J257218 | Пружинная шайба | 1 |
| 34 | 4444284 | Упорная пластина 1.0mm | 2 |
| 35 | 4444285 | Упорная пластина 2.0mm | 1 |
| 36 | 4444755 | Упорная пластина 1.0mm | 2 |
| 37 | 4444286 | Упорная пластина 1.0mm | 2 |
| 38 | 4444287 | Упорная пластина 2.0mm | 1 |
| 40 | 4450013 | Упорная пластина 1.0mm | 2 |
| 41 | 4460370 | Упорная пластина 1.5mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI IZX210MF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
