Тропикал крышка — HITACHI IZX210F

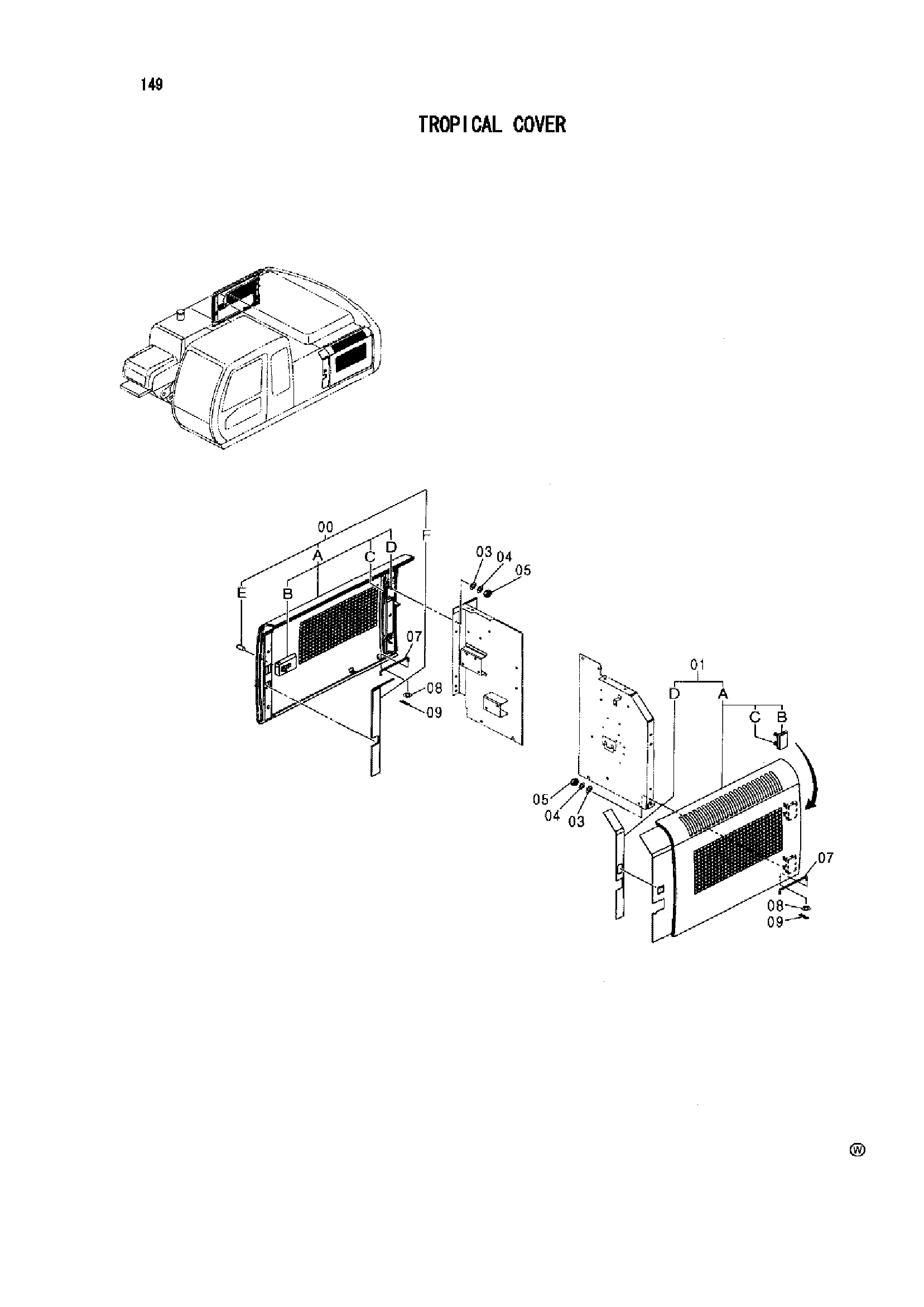

Заводская схема «Тропикал крышка» для HITACHI IZX210F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-F | 7039639 | Дверь в сборе | 1 |
| 00A | 5007469 | Дверь | 1 |
| 00B | 4409447 | Замок | 1 |
| 00B | 4409446 | Замок | 1 |
| 00C | 4445380 | Петля | 2 |
| 00D | J901025 | Болт | 4 |
| 00E | 4409396 | Гидроцилиндр. блокировка | 1 |
| 00E | 4409446 | Замок | 1 |
| 00F | 4425575 | Резиновая прокладка | 1 |
| 01A-D | 7039640 | Дверь в сборе | 1 |
| 01A | 5007470 | Дверь | 1 |
| 01B | 4445380 | Петля | 2 |
| 01C | J901025 | Болт | 4 |
| 01D | 4425576 | Резиновая прокладка | 1 |
| 03 | A590110 | Плоская шайба | 8 |
| 04 | A590910 | Пружинная шайба | 8 |
| 05 | J950010 | Гайка | 8 |
| 07 | 4341788 | Стойка | 2 |
| 08 | A590108 | Плоская шайба | 2 |
| 09 | 4022697 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI IZX210F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
