Обратные трубопроводы ( 1 ) — HITACHI IZX210F

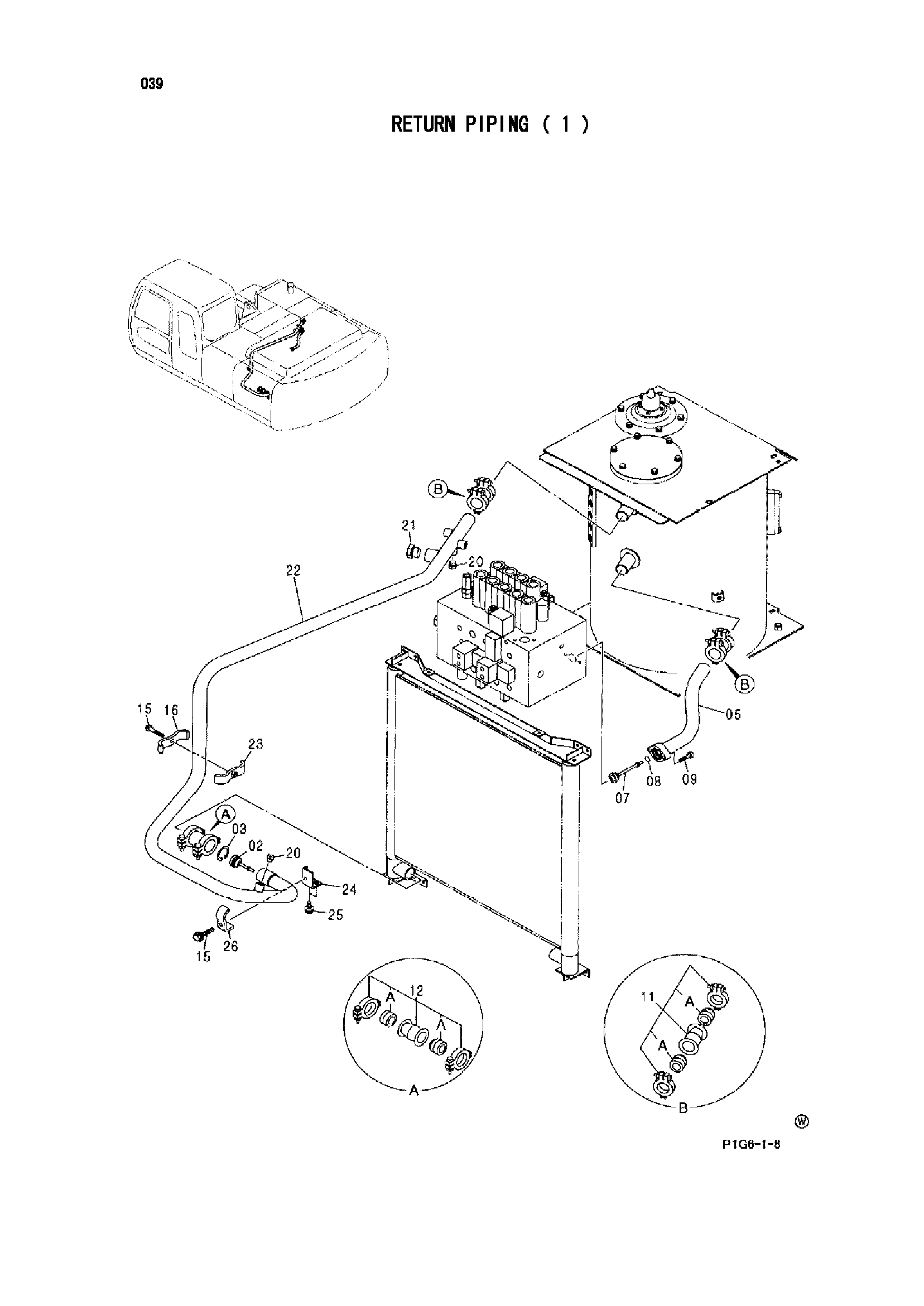

Заводская схема «Обратные трубопроводы ( 1 )» для HITACHI IZX210F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4276584 | Клапан | 1 |
| 03 | 991718 | Стопорное кольцо | 1 |
| 05 | 8074141 | Обратная трубка | 1 |
| 07 | 4484198 | Клапан | 1 |
| 08 | A811040 | Уплотнительное кольцо | 1 |
| 09 | J781040 | Болт с внутренним шестигранником | 2 |
| 11 | 4069801 | Муфта | 2 |
| 11A | 4196259 | Уплотнение кольцо | 2 |
| 12 | 4067834 | Муфта | 1 |
| 12A | 4196260 | Уплотнение кольцо | 2 |
| 15 | J271270 | Болт с шайбой | 2 |
| 16 | 4053696 | Хомут трубки | 1 |
| 20 | A885003 | Пробка | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A885008 | Пробка | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 7039888 | Обратная трубка | 1 |
| 23 | 9756186 | Хомут трубки | 1 |
| 24 | 8086057 | Кронштейн | 1 |
| 25 | J271030 | Болт с шайбой | 2 |
| 26 | 4053698 | Хомут трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI IZX210F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
