Кабина (3) — HITACHI IZX210F

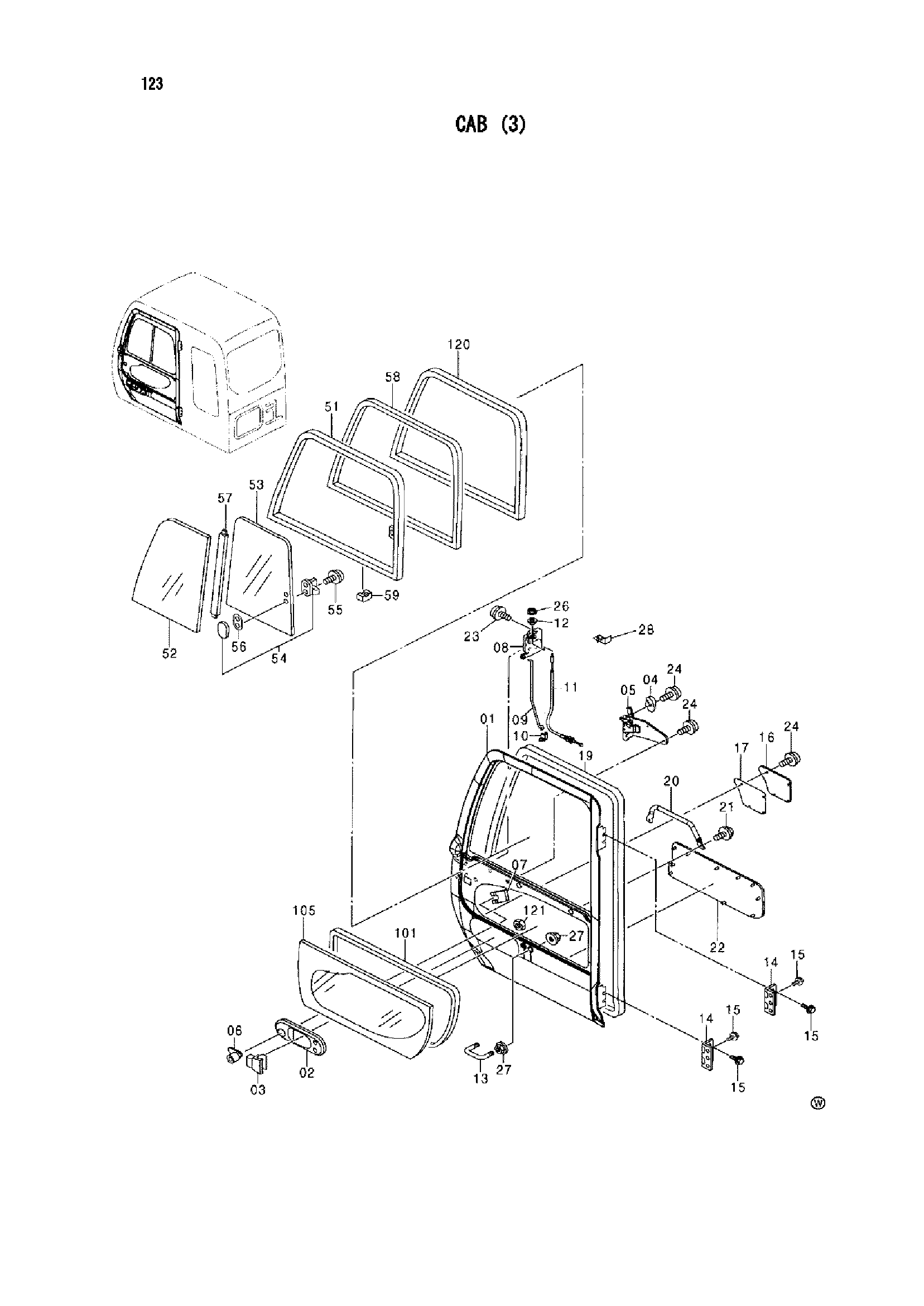

Заводская схема «Кабина (3)» для HITACHI IZX210F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4602592 | Дверь в сборе | 1 | |
| 01 | 4623164 | Дверь | 1 |
| 02 | 4455979 | Крышка | 1 |
| 03 | 4369645 | Рукоятка наружный | 1 |
| 04 | 4455975 | Рукоятка | 1 |
| 05 | 4620431 | Рукоятка внутренний | 1 |
| 06 | 4362135 | Замок двери | 1 |
| 07 | 4372091 | Зажим | 1 |
| 08 | 4455982 | Замок двери | 1 |
| 09 | 4455983 | Шток | 1 |
| 10 | 4444664 | Держатель | 1 |
| 11 | 4623165 | Провод | 1 |
| 12 | 4455981 | Втулка | 1 |
| 13 | 4369661 | U-образный болт | 1 |
| 14 | 4455980 | Петля дверь | 2 |
| 15 | 4372261 | Болт с шайбой | 6 |
| 16 | 4455976 | Крышка | 1 |
| 17 | 4455977 | Уплотнение | 1 |
| 19 | 4455978 | Уплотнитель | 1 |
| 20 | 4453670 | Поручень | 1 |
| 21 | 4372212 | Винт с шайбой | 2 |
| 22 | 4453671 | Лист | 1 |
| 23 | 4382885 | Винт с шайбой | 3 |
| 24 | J680614 | Винт с шайбой | 8 |
| 26 | 4456172 | Гайка | 1 |
| 27 | 4295662 | Гайка | 4 |
| 28 | 4623166 | Зажим | 1 |
| 51-59 | 4602582 | Сасх в сборе (греен) | 1 |
| 51 | 4453673 | Рамка окна | 1 |
| 52 | 4602564 | Стекло (греен) | 1 |
| 53 | 4602565 | Стекло (греен) | 1 |
| 54 | 4369653 | Замок | 1 |
| 55 | J680410 | Винт с шайбой | 2 |
| 56 | 4372093 | Проставка | 1 |
| 57 | 4453675 | Резиновая прокладка | 1 |
| 58 | 4453674 | Рамка окна | 1 |
| 59 | 4147896 | Проставка | 3 |
| 101 | 4400087 | Резиновое уплотнение | 1 |
| 105 | 4602566 | Стекло (греен) | 1 |
| 120 | 4448315 | Резиновая прокладка | 1 |
| 121 | 4608999 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI IZX210F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
