Рукоять — HITACHI IZX210F

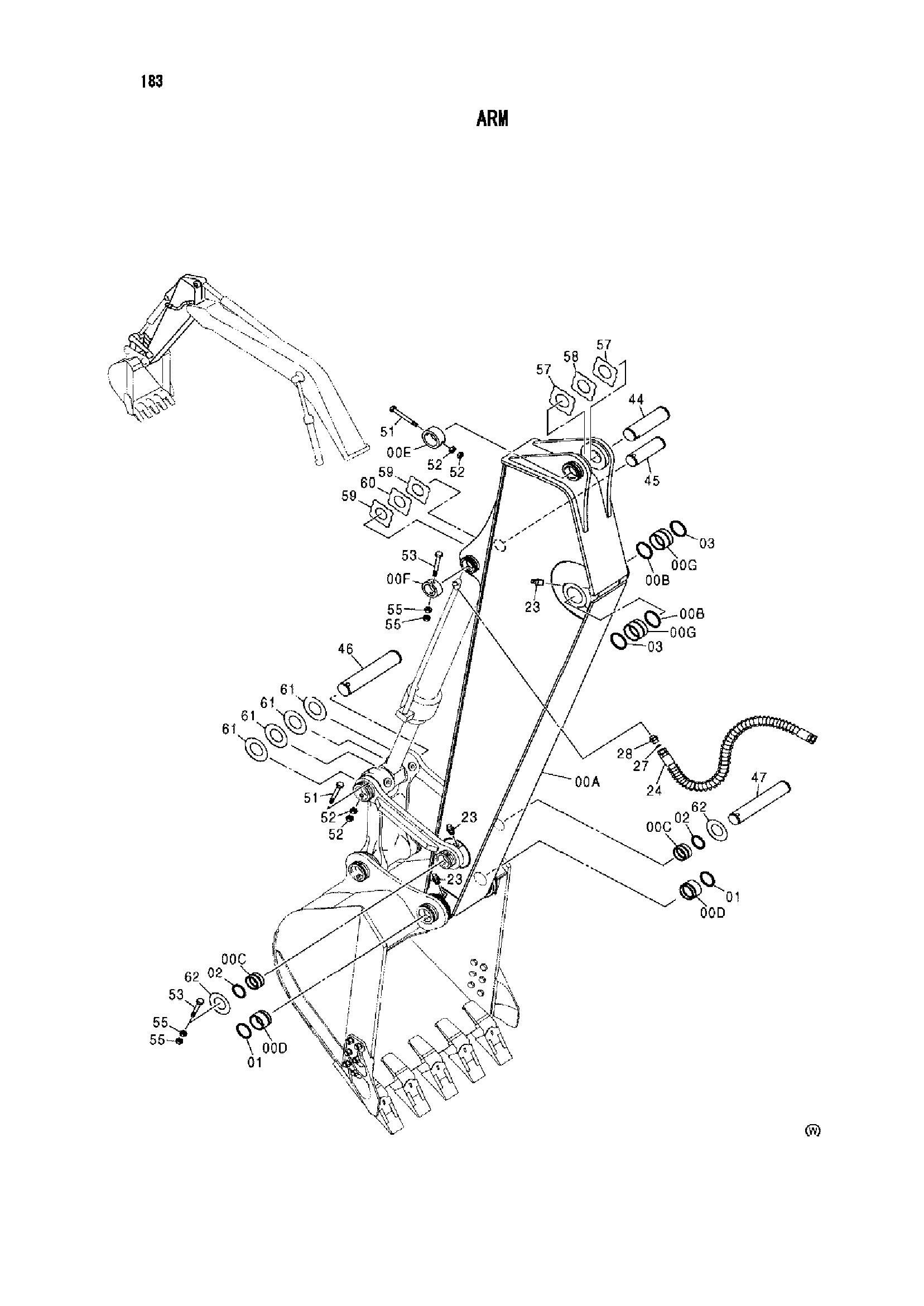

Заводская схема «Рукоять» для HITACHI IZX210F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | H6017445 | Рукоять | 1 |
| 00B | 4067901 | Пылезащитное уплотнение | 2 |
| 00C | 4409122 | Втулка | 2 |
| 00D | 4409178 | Втулка | 2 |
| 00E | 4434953 | Ограничитель | 1 |
| 00F | 4435239 | Ограничитель | 1 |
| 00G | 4443881 | Втулка | 2 |
| 01 | 4067902 | Пылезащитное уплотнение | 2 |
| 02 | 4084578 | Пылезащитное уплотнение | 2 |
| 03 | 4067901 | Пылезащитное уплотнение | 2 |
| 23 | J75481 | Пресс-маслёнка | 6 |
| 24 | 4303122 | Шланг | 2 |
| 27 | 4187308 | Уплотнительное кольцо | 2 |
| 28 | A853166 | Адаптер | 2 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | 3088575 | Палец | 1 |
| 45 | 3088578 | Палец | 1 |
| 46 | 3088581 | Палец | 1 |
| 47 | 3088579 | Палец | 1 |
| 51 | 4435126 | Стопорный палец | 2 |
| 52 | J950020 | Гайка | 4 |
| 53 | 4435124 | Стопорный палец | 2 |
| 55 | J950016 | Гайка | 4 |
| 57 | 4444286 | Упорная пластина 1.0mm | 2 |
| 58 | 4444287 | Упорная пластина 2.0mm | 1 |
| 59 | 4444288 | Упорная пластина 1.0mm | 2 |
| 60 | 4444289 | Упорная пластина 2.0mm | 1 |
| 61 | 4450012 | Упорная пластина 1.0mm | 4 |
| 62 | 4450011 | Упорная пластина 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI IZX210F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
