Трубопроводы системы смазки (1)(тип 15) — HITACHI IZX200LC

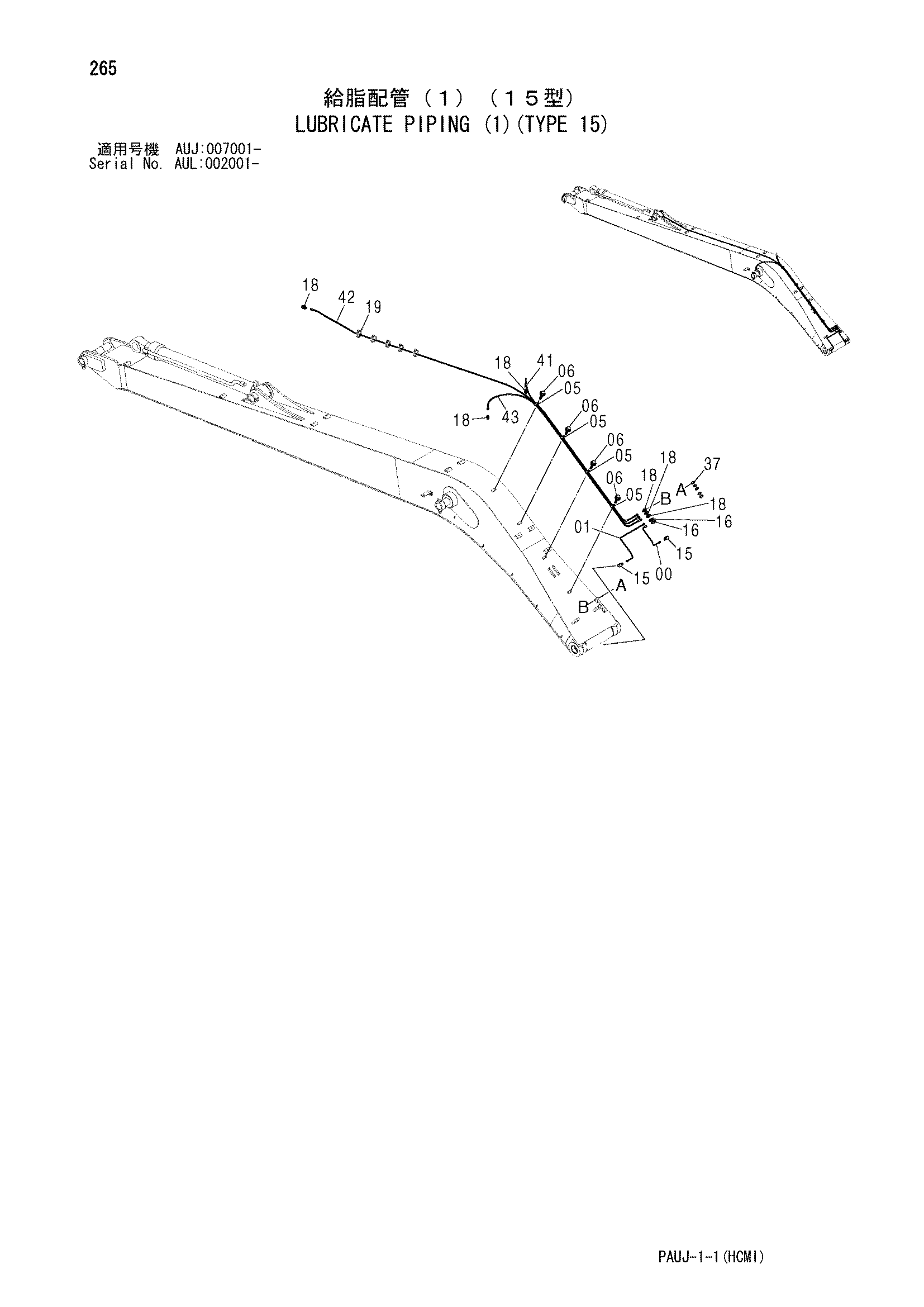

Заводская схема «Трубопроводы системы смазки (1)(тип 15)» для HITACHI IZX200LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361000 | Трубка | 1 |
| 01 | 4370555 | Трубка | 1 |
| 05 | 4252877 | Зажим | 4 |
| 06 | J011016 | Болт с шайбой | 4 |
| 06 | J271016 замена: J901016 | Болт с шайбой | 4 |
| 15 | 4345297 | Штуцер трубки | 2 |
| 16 | 4360981 | Штуцер трубки | 2 |
| 18 | 4154651 | Адаптер | 6 |
| 19 | 4055311 | Ленточный зажим | 5 |
| 37 | J75482 | Пресс-маслёнка | 5 |
| 41 | 4429283 | Пластиковый шланг | 1 |
| 42 | 4457132 | Пластиковый шланг | 1 |
| 43 | 4429280 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI IZX200LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
