Пилотные гидролинии (E) — HITACHI IZX200

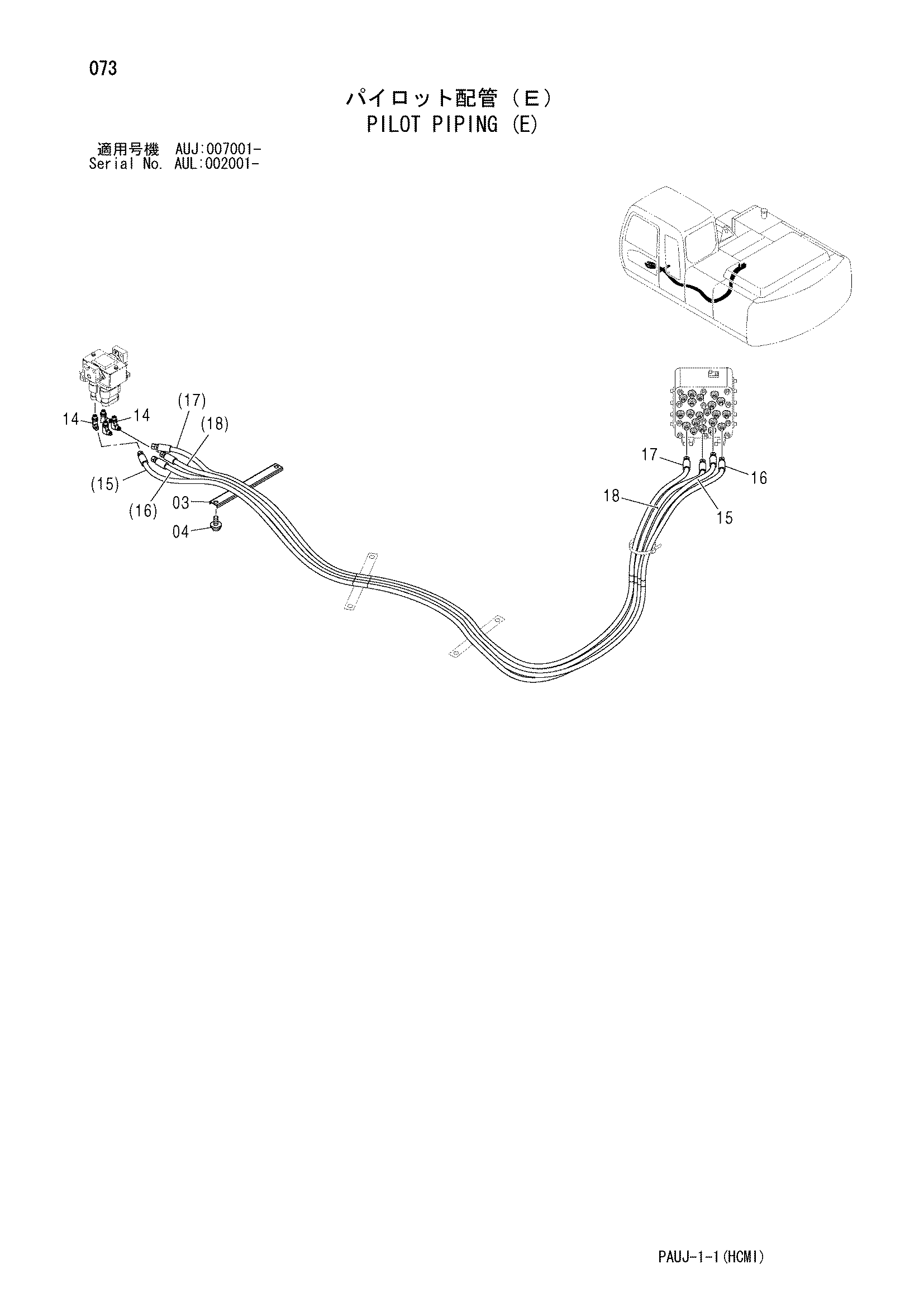

Заводская схема «Пилотные гидролинии (E)» для HITACHI IZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4341877 | Хомут шланга | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 14 | A852323 | Угловой штуцер | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4431841 замена: 4607990 | Шланг (I) | 1 |
| 15 | 4607990 | Шланг (I) | 1 |
| 16 | 4431842 замена: 4607850 | Шланг (J) | 1 |
| 16 | 4607850 | Шланг (J) | 1 |
| 17 | 4431843 замена: 4607851 | Шланг (K) | 1 |
| 17 | 4607851 | Шланг (K) | 1 |
| 18 | 4431844 замена: 4607964 | Шланг (левый) | 1 |
| 18 | 4607964 | Шланг (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI IZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
