Пилотные гидролинии (G) — HITACHI IZX200

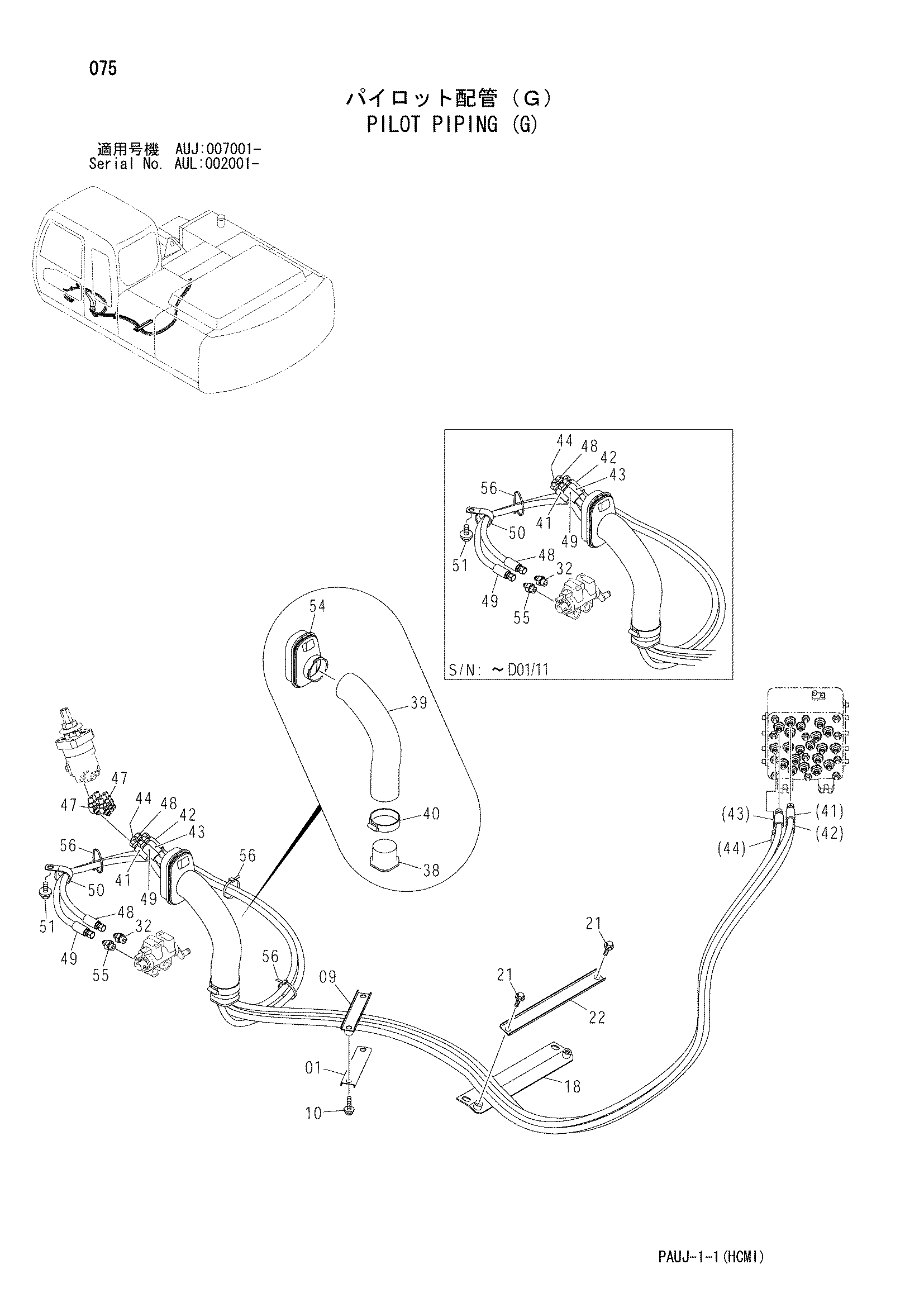

Заводская схема «Пилотные гидролинии (G)» для HITACHI IZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4412666 | Хомут шланга | 1 |
| 09 | 9751787 | Хомут шланга | 1 |
| 10 | J021040 | Болт с шайбой | 2 |
| 10 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 18 | 8077444 | Кронштейн | 1 |
| 21 | J021025 | Болт с шайбой | 2 |
| 21 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 22 | 4425177 | Хомут шланга | 1 |
| 32 | A852133 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 3079728 | Втулка | 1 |
| 39 | 4351175 | Шланг | 1 |
| 40 | 4351774 | Хомут провод | 1 |
| 41 | 4438247 | Шланг (C) | 1 |
| 42 | 4438251 | Шланг (D) | 1 |
| 43 | 4438252 | Шланг (E) | 1 |
| 44 | 4438255 | Шланг (F) | 1 |
| 47 | A852223 | Угловой штуцер | 6 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4437653 | Пластиковый шланг (T5) | 1 |
| 49 | 4437656 | Пластиковый шланг (P2) | 1 |
| 50 | 4190264 | Зажим | 1 |
| 51 | J011020 | Болт с шайбой | 1 |
| 51 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 54 | 2045998 | Резиновая втулка | 1 |
| 55 | 4261938 | Фильтр | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4055312 замена: 4055312 | Ленточный зажим | 1 |
| 56 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI IZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
