Обратные трубопроводы (2) — HITACHI IZX200

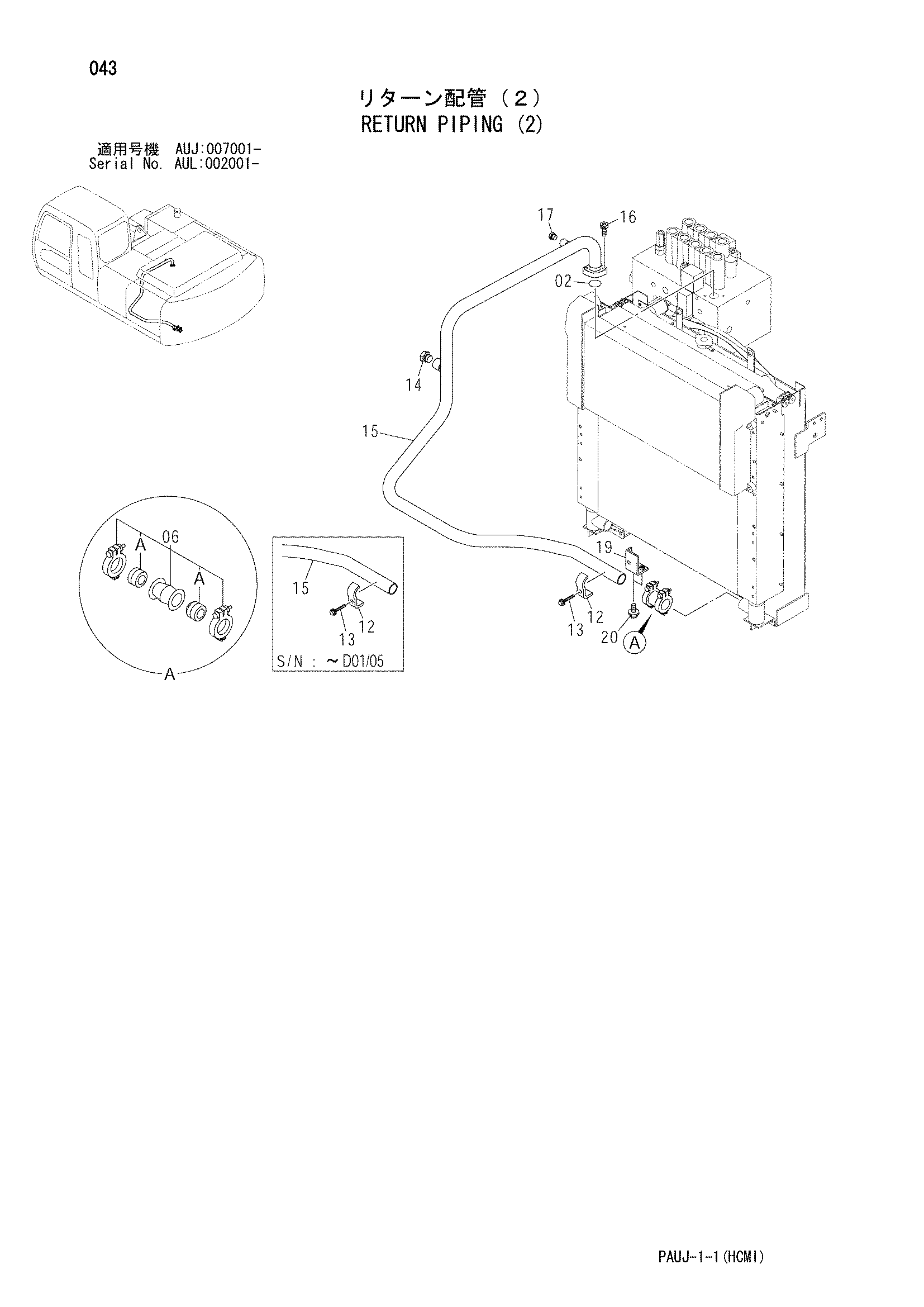

Заводская схема «Обратные трубопроводы (2)» для HITACHI IZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A811040 | Уплотнительное кольцо | 1 |
| 06 | 4069801 | Муфта | 1 |
| 06A | 4196259 | Уплотнение кольцо | 2 |
| 12 | 4053698 | Хомут трубки | 1 |
| 13 | J011265 замена: J011270 | Болт с шайбой | 1 |
| 13 | J011270 | Болт с шайбой | 1 |
| 13 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 14 | A885006 | Пробка | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 7039887 замена: 7042084 | Обратная трубка | 1 |
| 15 | 7042084 | Обратная трубка | 1 |
| 16 | J781035 | Болт с внутренним шестигранником | 2 |
| 17 | A885003 | Пробка | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 8086057 | Кронштейн | 1 |
| 20 | J021030 | Болт с шайбой | 2 |
| 20 | J271030 замена: J901030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI IZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
