Стрела трубопроводы (2) — HITACHI HX99B-2

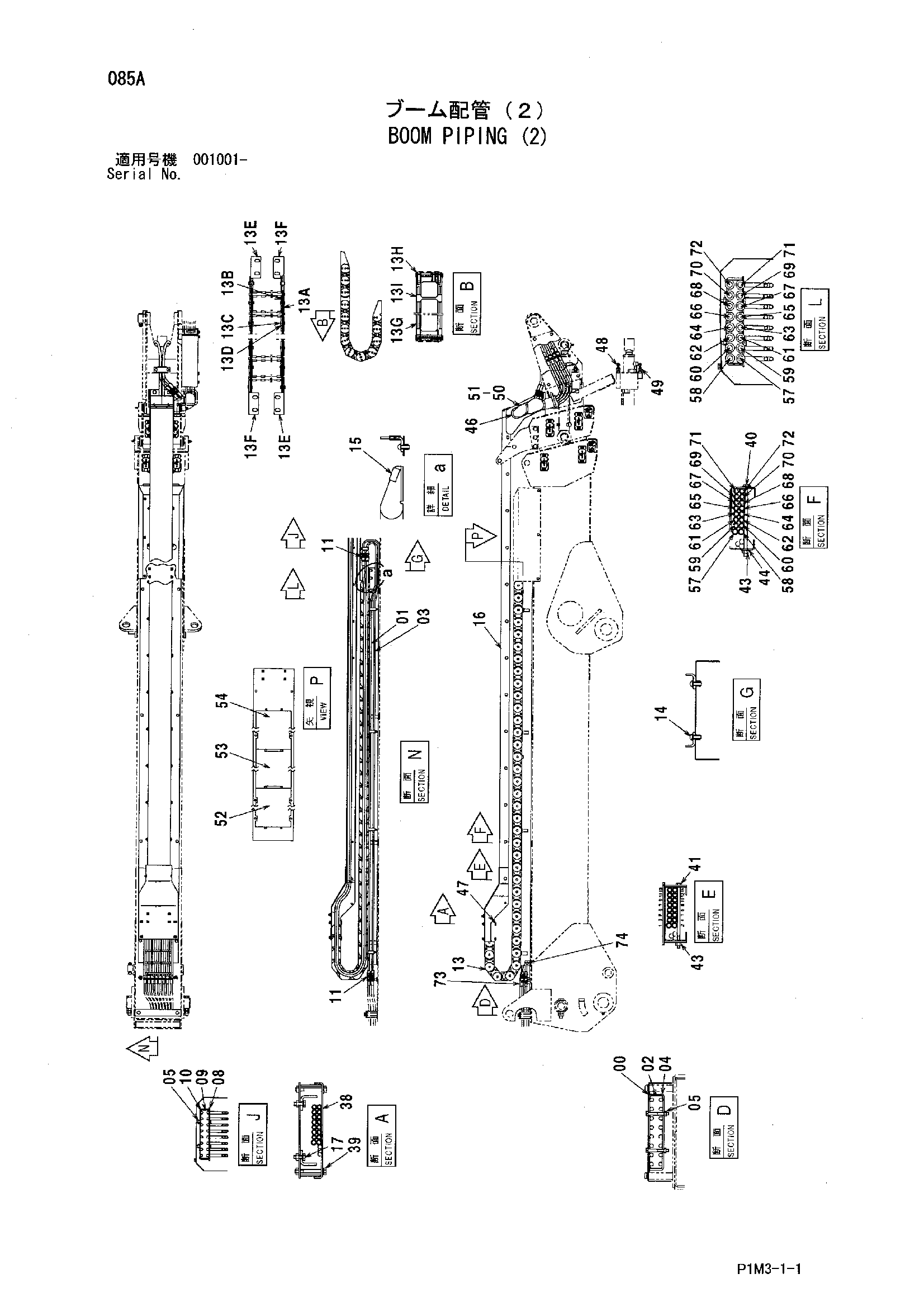

Заводская схема «Стрела трубопроводы (2)» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8072901 | Кронштейн | 1 |
| 01 | 4409810 | Трубка | 8 |
| 02 | 4410637 | Резиновая втулка | 4 |
| 03 | 4409809 | Трубка | 8 |
| 04 | 4410638 | Кронштейн | 4 |
| 05 | 4045245 | U-образная гайка | 10 |
| 08 | 9750636 | Пластина | 1 |
| 09 | 4410637 | Резиновая втулка | 1 |
| 10 | 4410638 | Кронштейн | 1 |
| 11 | 4409741 | Адаптер | 32 |
| 13 | 4409868 | Цепь | 1 |
| 13A | 4443227 | Тяга | 1 |
| 13B | 4443228 | Тяга | 1 |
| 13C | 4443229 | Палец | 1 |
| 13D | 4443230 | Стопорное кольцо | 1 |
| 13E | 4443231 | Кронштейн | 1 |
| 13F | 4443232 | Кронштейн | 1 |
| 13G | 4443233 | Рама | 1 |
| 13H | 4443234 | Болт с шайбой | 1 |
| 13I | 4443235 | Пластина | 1 |
| 14 | J460820 | Винт с шайбой | 4 |
| 15 | 4414024 | Амортизатор | 2 |
| 16 | 7034935 | Направляющая | 1 |
| 17 | J260820 | Болт с шайбой | 4 |
| 17A | J900820 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 38 | 4409724 | Кронштейн | 1 |
| 39 | J260870 | Болт с шайбой | 4 |
| 39A | J900870 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 40 | J900808 | Болт | 12 |
| 41 | 4642371 | Болт | 1 |
| 43 | 4030364 | U-образная гайка | 13 |
| 44 | A590108 | Плоская шайба | 24 |
| 46 | 4409713 | Резиновая втулка | 1 |
| 47 | 4409845 | Амортизатор | 1 |
| 48 | 4409841 | Шланг | 1 |
| 49 | 4409842 | Шланг | 1 |
| 50 | 4438052 | Защитный кожух | 1 |
| 51 | 4121859 | Ленточный зажим | 2 |
| 52 | 4454210 | Сиденье | 1 |
| 53 | 4454211 | Сиденье | 1 |
| 54 | 4454212 | Сиденье | 1 |
| 57 | 4629118 | Шланг | 1 |
| 58 | 4629119 | Шланг | 1 |
| 59 | 4629120 | Шланг | 1 |
| 60 | 4629121 | Шланг | 1 |
| 61 | 4629132 | Шланг | 1 |
| 62 | 4629133 | Шланг | 1 |
| 63 | 4629122 | Шланг | 1 |
| 64 | 4629123 | Шланг | 1 |
| 65 | 4629124 | Шланг | 1 |
| 66 | 4629125 | Шланг | 1 |
| 67 | 4629126 | Шланг | 1 |
| 68 | 4629127 | Шланг | 1 |
| 69 | 4629128 | Шланг | 1 |
| 70 | 4629129 | Шланг | 1 |
| 71 | 4629130 | Шланг | 1 |
| 72 | 4629131 | Шланг | 1 |
| 73 | 3092083 | Крышка | 1 |
| 74 | J460816 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
