Электрооборудование (передний) — HITACHI HX99B-2

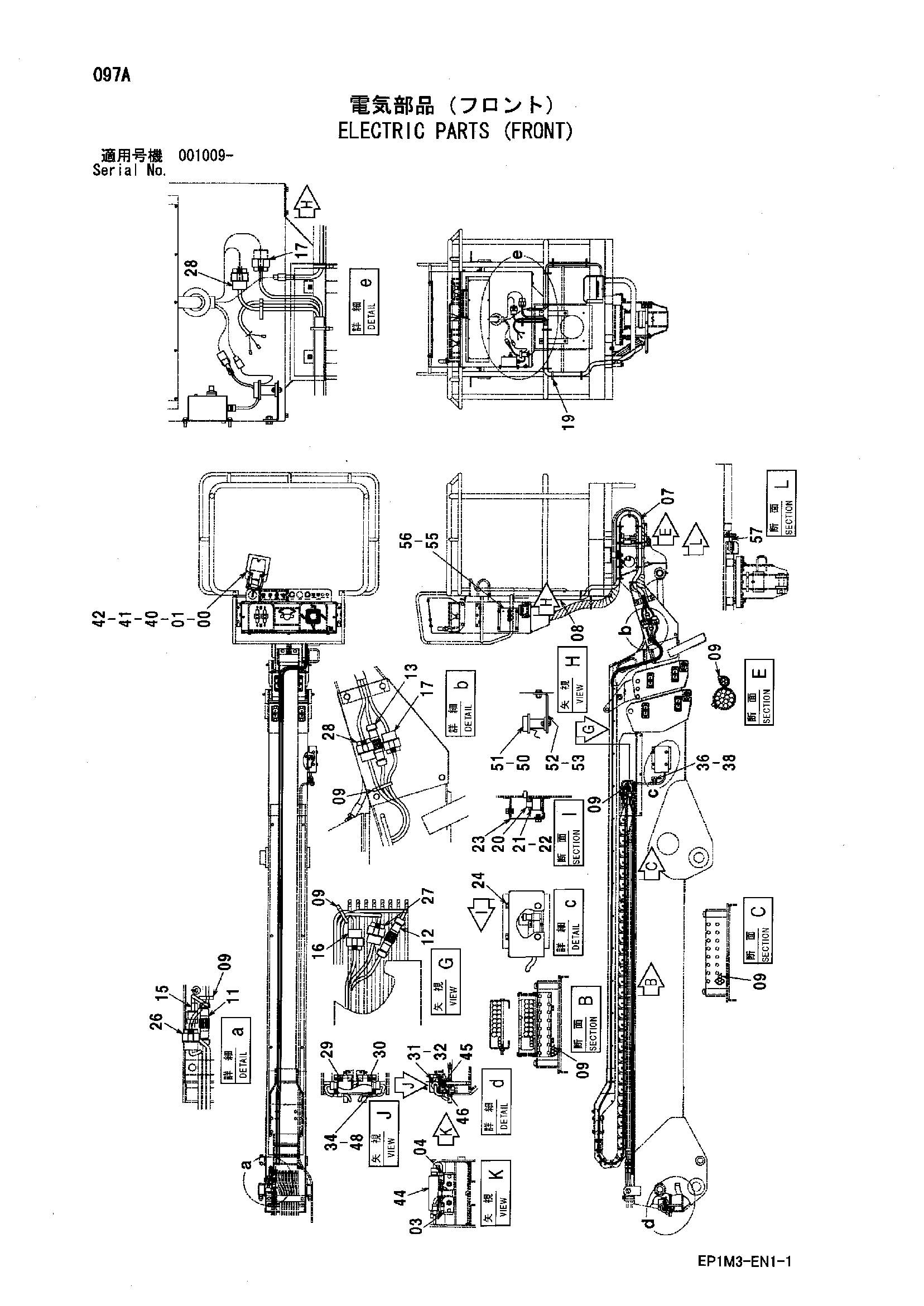

Заводская схема «Электрооборудование (передний)» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4445842 | Выключатель | 1 |
| 00A | 4467581 | Выключатель микро | 1 |
| 00B | 4467565 | Крышка | 1 |
| 01 | J670620 | Винт с шайбой | 3 |
| 03 | 9755787 | Кронштейн | 1 |
| 04 | 9755786 | Кронштейн | 1 |
| 07 | 4410603 | Защитный кожух | 1 |
| 08 | 4410604 | Защитный кожух | 1 |
| 09 | 4055311 | Ленточный зажим | 23 |
| 11 | 4620843 | Жгут проводов | 1 |
| 12 | 4620844 | Жгут проводов | 1 |
| 13 | 4621086 | Жгут проводов | 1 |
| 15 | 4620834 | Жгут проводов | 1 |
| 16 | 4620835 | Жгут проводов | 1 |
| 17 | 4621081 | Жгут проводов | 1 |
| 19 | 4055312 | Ленточный зажим | 10 |
| 20 | 4445840 | Выключатель концевой | 1 |
| 21 | J780430 | Болт с внутренним шестигранником | 2 |
| 22 | A590904 | Пружинная шайба | 2 |
| 23 | 3090796 | Крышка | 1 |
| 24 | J260610 | Болт с шайбой | 4 |
| 24A | J900610 | Болт | 1 |
| 24B | A590106 | Плоская шайба | 1 |
| 26 | 4620837 | Жгут проводов | 1 |
| 27 | 4620838 | Жгут проводов | 1 |
| 28 | 4621082 | Жгут проводов | 1 |
| 29 | 4446144 | Выключатель концевой | 1 |
| 30 | 4445839 | Выключатель концевой | 1 |
| 31 | J780430 | Болт с внутренним шестигранником | 4 |
| 32 | A590904 | Пружинная шайба | 4 |
| 34 | 4252767 | Кронштейн | 2 |
| 36 | 4257159 | Кронштейн | 1 |
| 38 | J271020 | Болт с шайбой | 1 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | M500605 | Гайка | 3 |
| 41 | A590906 | Пружинная шайба | 3 |
| 42 | A590106 | Плоская шайба | 3 |
| 44 | 4447215 | Крышка | 1 |
| 45 | 4448403 | Проставка | 2 |
| 46 | J260616 | Болт с шайбой | 4 |
| 46A | J900616 | Болт | 1 |
| 46B | A590106 | Плоская шайба | 1 |
| 48 | J670614 | Винт с шайбой | 4 |
| 50 | 4457189 | Выключатель | 1 |
| 51 | J680520 | Винт с шайбой | 2 |
| 52 | 9765384 | Кронштейн | 1 |
| 53 | J260814 | Болт с шайбой | 2 |
| 53A | J900814 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 55 | 4643753 | Амплифиер | 1 |
| 56 | J670614 | Винт с шайбой | 4 |
| 57 | 4644276 | Датчик | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
