Баскет — HITACHI HX99B-2

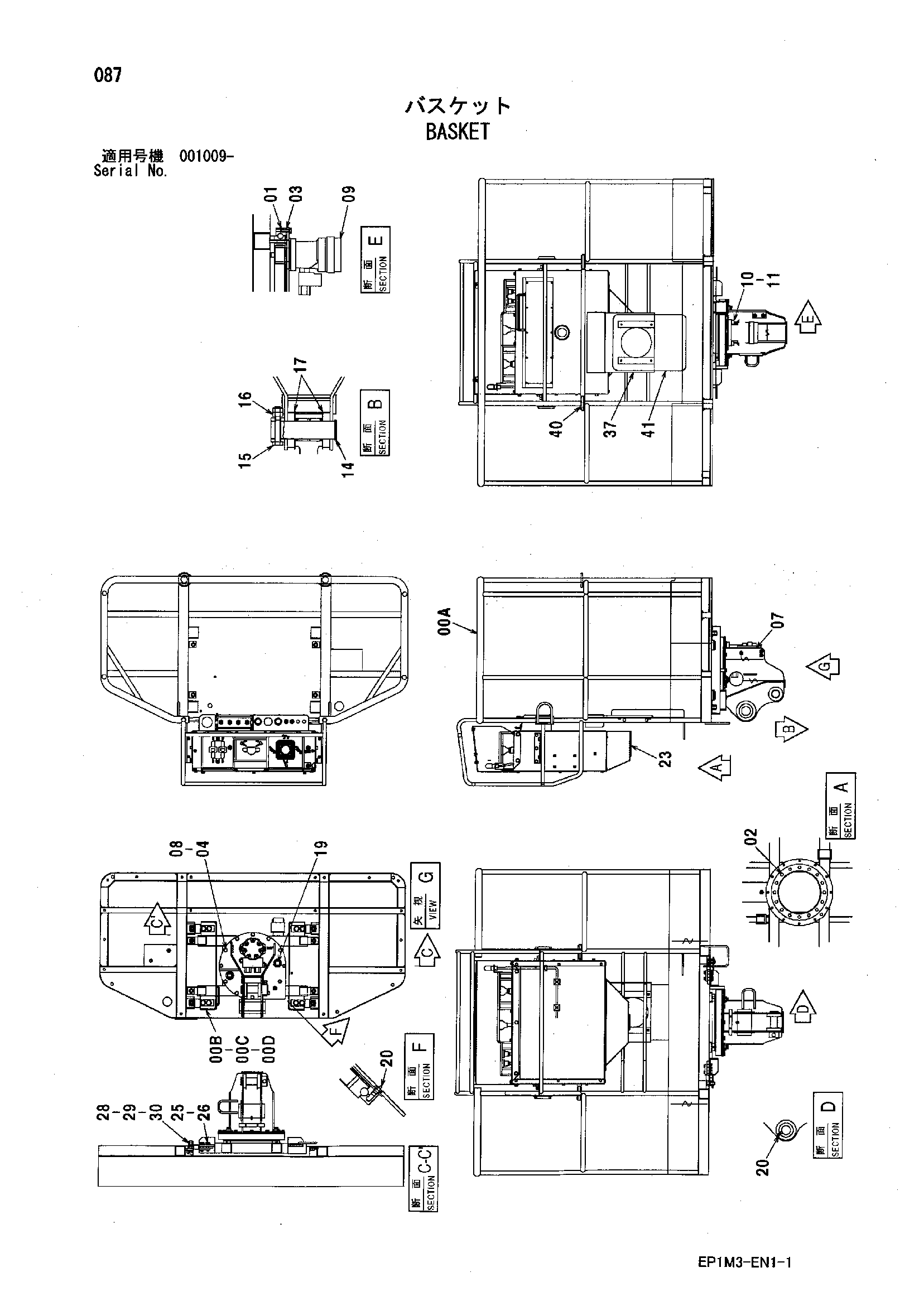

Заводская схема «Баскет» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6023823 | Баскет | 1 |
| 00B | 8102983 | Кронштейн | 1 |
| 00C | J281260 | Болт с шайбой | 4 |
| 00C1 | J901260 | Болт | 1 |
| 00C2 | 4249324 | Шайба | 1 |
| 00D | J950012 | Гайка | 4 |
| 01 | 4405096 | Подшипник. свингкиркл | 1 |
| 02 | 4326786 | Болт | 16 |
| 03 | 4409898 | Регулировочная шайба | 1 |
| 04 | J780825 | Болт с внутренним шестигранником | 12 |
| 07 | 9207257 | Рама (баскет) | 1 |
| 08 | A590108 | Плоская шайба | 12 |
| 09 | 4405097 | Гидромотор | 1 |
| 10 | M341236 | Болт с внутренним шестигранником | 2 |
| 11 | J222012 | Шайба | 2 |
| 14 | 4410601 | Палец | 1 |
| 15 | J921070 | Болт | 1 |
| 16 | J950010 | Гайка | 2 |
| 17 | 4352135 | Регулировочная шайба | 6 |
| 19 | 94-2025 | Пробка | 2 |
| 20 | J75481 | Пресс-маслёнка | 2 |
| 23 | 9239705 | Управление короб | 1 |
| 25 | 4645263 | Седло винта | 4 |
| 26 | J271235 | Болт с шайбой | 8 |
| 26A | J901235 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4648497 | Тарельчатая пружина | 16 |
| 29 | J950012 | Гайка | 8 |
| 30 | J271255 | Болт с шайбой | 4 |
| 30A | J901255 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 37 | 8072902 | Кронштейн | 1 |
| 40 | 4201995 | Резиновая втулка | 2 |
| 41 | 4422702 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
