Нижний давление трубопроводы — HITACHI HX99B-2

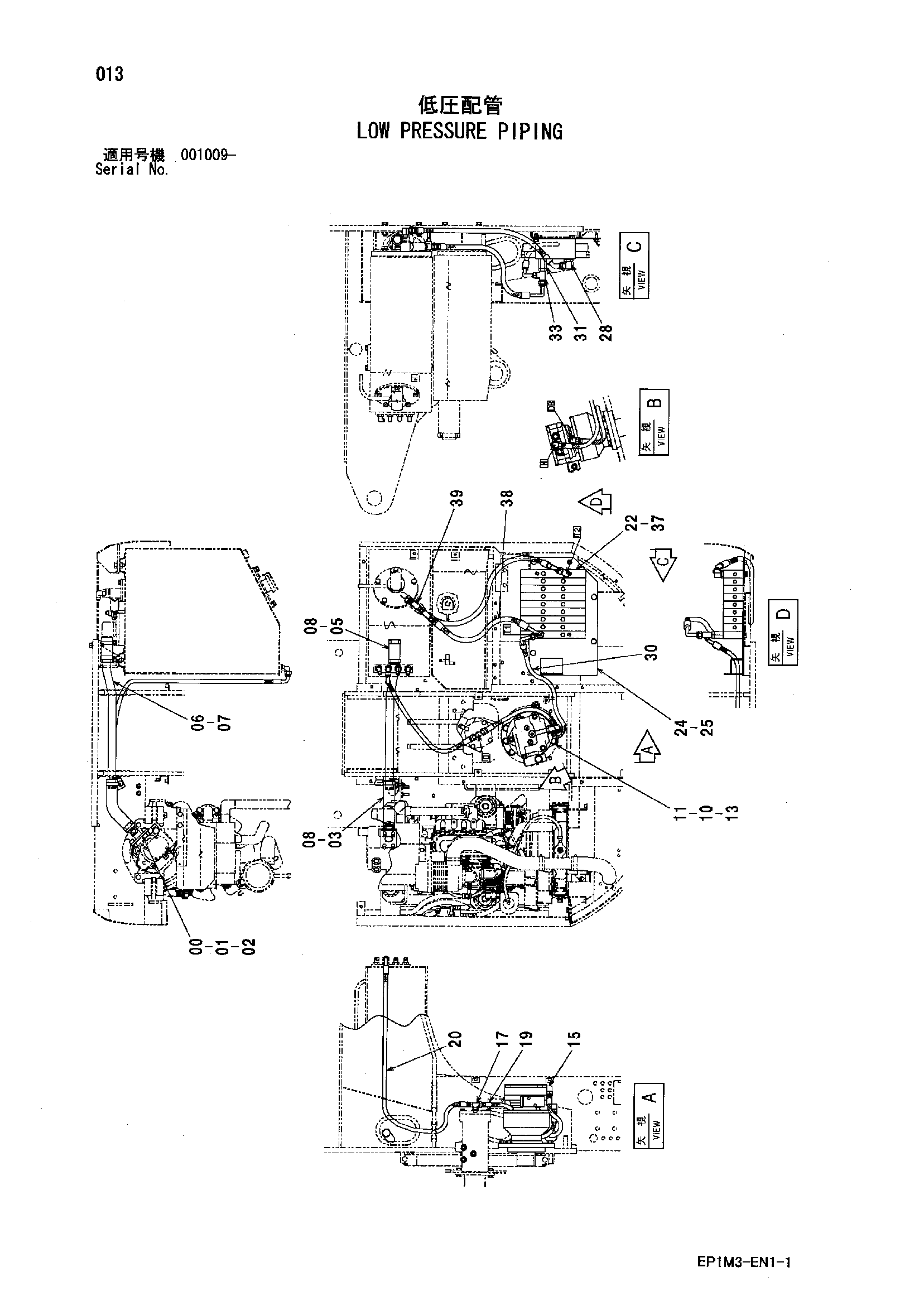

Заводская схема «Нижний давление трубопроводы» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083969 | Всасывающая трубка | 1 |
| 01 | A810050 | Уплотнительное кольцо | 1 |
| 02 | J781020 | Болт с внутренним шестигранником | 4 |
| 03 | 3087139 | Резиновый шланг | 1 |
| 05 | 4037891 | Шланг | 1 |
| 06 | 8096353 | Трубка | 1 |
| 07 | J271030 | Болт с шайбой | 1 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4011675 | Хомут шланга | 4 |
| 10 | J901240 | Болт | 6 |
| 11 | 4331677 | Гидромотор | 1 |
| 13 | J254012 | Шайба | 6 |
| 15 | 4154671 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4278875 | Тройник | 1 |
| 17A | R26448R | Уплотнительное кольцо | 1 |
| 19 | 4409708 | Шланг | 1 |
| 20 | 4409707 | Шланг | 1 |
| 22 | 4622048 | Гидрораспределитель | 1 |
| 24 | 8096326 | Кронштейн | 1 |
| 25 | J271025 | Болт с шайбой | 4 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 28 | 4154672 | Угловой штуцер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4620926 | Шланг | 1 |
| 31 | 4406267 | Переходник | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4303003 | Тройник | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | J271016 | Болт с шайбой | 4 |
| 37A | J901016 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4626215 | Шланг | 1 |
| 39 | 4645313 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
