Нижний управление панель — HITACHI HX99B-2

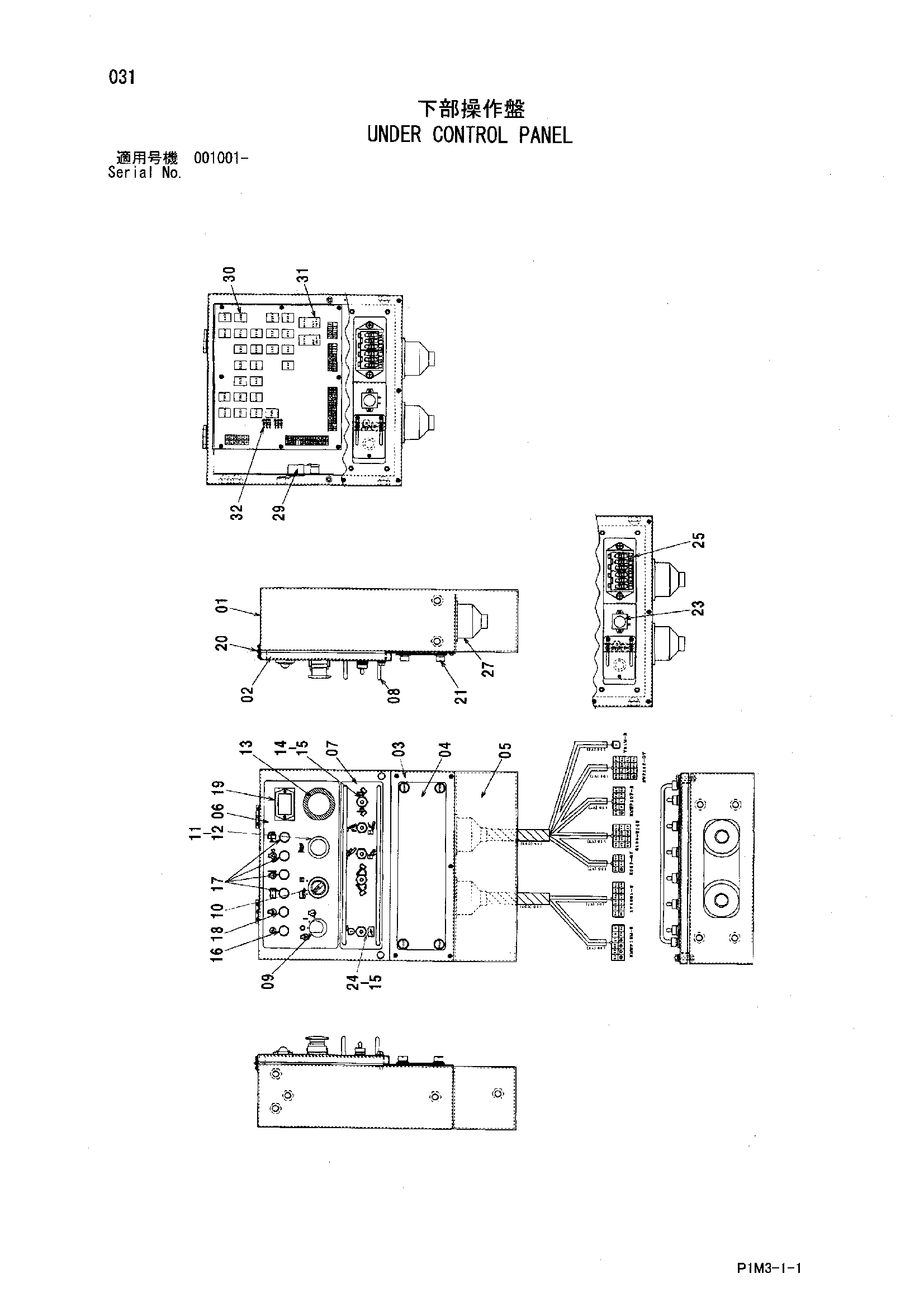

Заводская схема «Нижний управление панель» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4620433 | Короб управление | 1 | |
| 01 | 4640854 | Короб | 1 |
| 02 | 4640855 | Дверь | 1 |
| 03 | 4640856 | Дверь | 1 |
| 04 | 4640857 | Крышка | 1 |
| 05 | 4640861 | Базовый | 1 |
| 06 | 2051538 | Информационный пластина | 1 |
| 07 | 3102631 | Информационный пластина | 1 |
| 08 | 4640710 | Защитный кожух | 2 |
| 10 | 4448112 | Выключатель | 1 |
| 11 | 4462717 | Выключатель пусхбут. | 1 |
| 12 | 4443388 | Крышка | 1 |
| 13 | 4640708 | Выключатель пусхбут. | 1 |
| 14 | 4443387 | Выключатель | 4 |
| 15 | 4640706 | Колпачок резиновый | 5 |
| 16 | 4448109 | LED | 1 |
| 17 | 4443385 | LED | 4 |
| 18 | 4614112 | LED | 1 |
| 19 | 4281140 | Измеритель хоур | 1 |
| 20 | 4640859 | Петля | 2 |
| 21 | 4640860 | Винт | 4 |
| 23 | 4640862 | Зуммер | 1 |
| 24 | 4463585 | Выключатель | 1 |
| 25 | 4613250 | Короб предохранитель | 1 |
| 27 | 4339645 | Резиновая втулка | 2 |
| 29 | 4486275 | Реле | 1 |
| 30 | 4643326 | Реле | 25 |
| 31 | 4643327 | Таймер | 2 |
| 32 | 4643328 | Диод | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
