Баскет трубопроводы — HITACHI HX99B-2

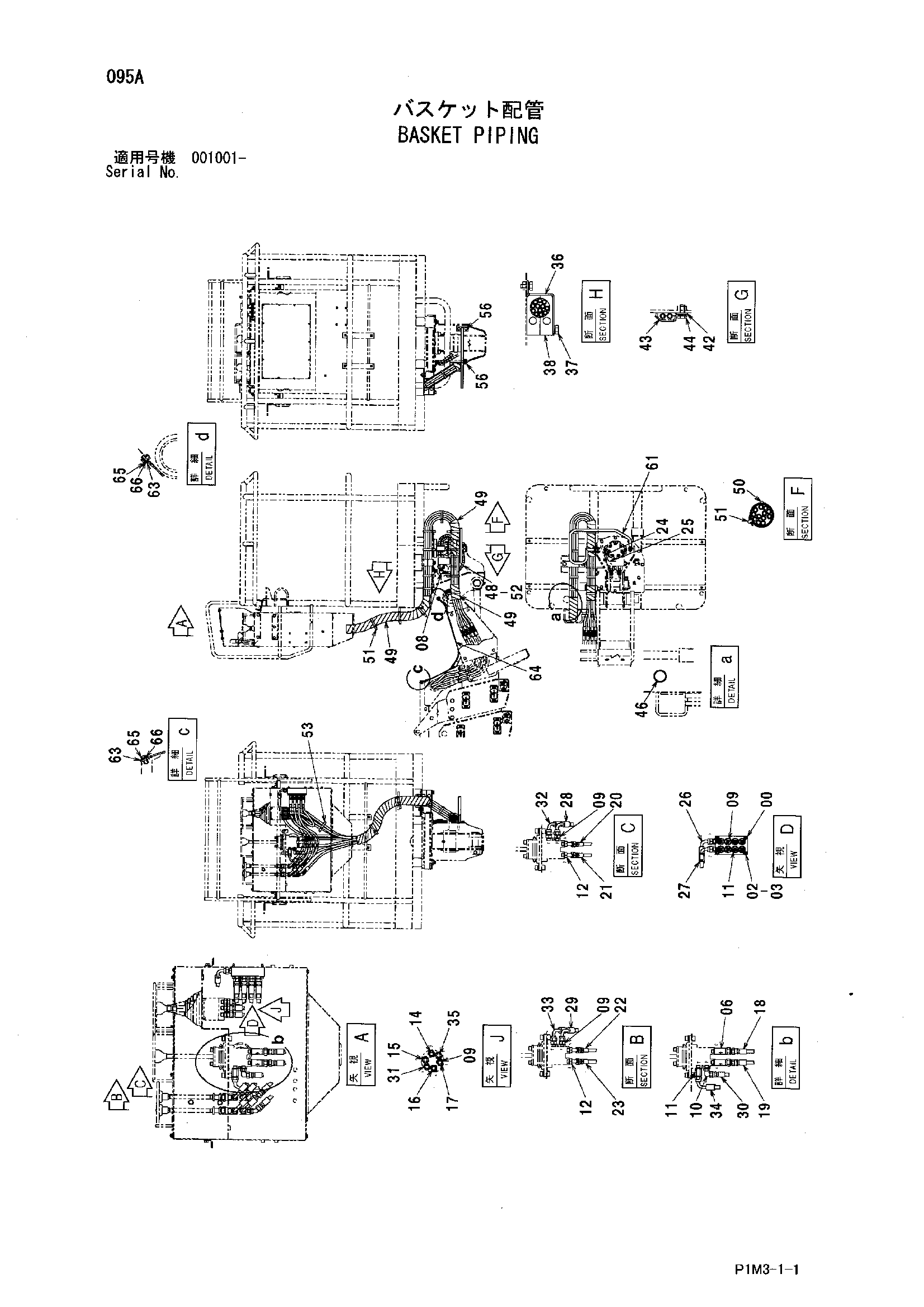

Заводская схема «Баскет трубопроводы» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3082832 | Коллектор | 1 |
| 02 | J780645 | Болт с внутренним шестигранником | 4 |
| 03 | A590906 | Пружинная шайба | 4 |
| 06 | 4409904 | Клапан | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4405673 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4200465 | Адаптер | 16 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154670 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4270517 | Адаптер | 5 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4193826 | Угловой штуцер | 4 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4620579 | Шланг | 1 |
| 15 | 4620580 | Шланг | 1 |
| 16 | 4620581 | Шланг | 1 |
| 17 | 4620582 | Шланг | 1 |
| 18 | 4620583 | Шланг | 1 |
| 19 | 4620584 | Шланг | 1 |
| 20 | 4620585 | Шланг | 1 |
| 21 | 4620586 | Шланг | 1 |
| 22 | 4620587 | Шланг | 1 |
| 23 | 4620588 | Шланг | 1 |
| 24 | 4410586 | Шланг | 1 |
| 25 | 4410587 | Шланг | 1 |
| 26 | 4620589 | Шланг | 1 |
| 27 | 4620590 | Шланг | 1 |
| 28 | 4439671 | Шланг | 1 |
| 29 | 4439672 | Шланг | 1 |
| 30 | 4439673 | Шланг | 1 |
| 31 | 4439674 | Шланг | 1 |
| 32 | 4439676 | Шланг | 1 |
| 33 | 4439677 | Шланг | 1 |
| 34 | 4439678 | Шланг | 1 |
| 35 | 4439679 | Шланг | 1 |
| 36 | 4409899 | Кронштейн | 1 |
| 37 | J271020 | Болт с шайбой | 2 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4409900 | Резиновая втулка | 2 |
| 40 | 4351175 | Шланг | 2 |
| 42 | 4388370 | Хомут | 1 |
| 43 | 4388372 | Резиновая прокладка | 1 |
| 44 | J271025 | Болт с шайбой | 2 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | 4210485 | Резиновая втулка | 1 |
| 48 | 4327293 | Защитный кожух | 4 |
| 49 | 4327294 | Защитный кожух | 6 |
| 50 | 4409905 | Кольцо | 9 |
| 51 | 4121859 | Ленточный зажим | 15 |
| 52 | 4055312 | Ленточный зажим | 3 |
| 53 | 4055311 | Ленточный зажим | 6 |
| 56 | J780825 | Болт с внутренним шестигранником | 4 |
| 61 | 8077391 | Направляющая | 1 |
| 63 | 4425571 | Пластина | 2 |
| 64 | 4425569 | Сиденье резиновый | 1 |
| 65 | J900616 | Болт | 4 |
| 66 | A590106 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
