Стрела (3) — HITACHI HX99B-2

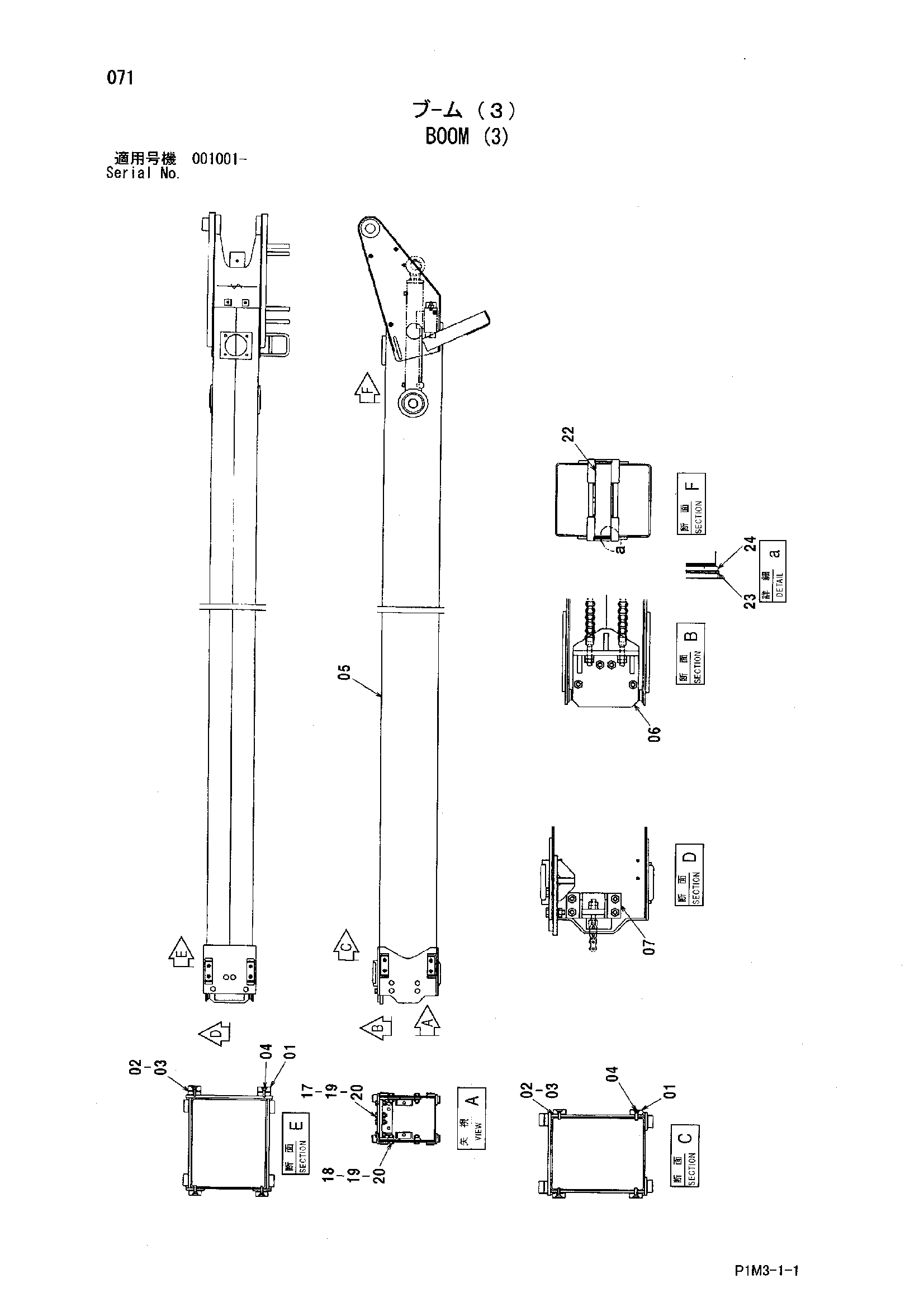

Заводская схема «Стрела (3)» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4404887 | Пластина скольжение | 8 |
| 02 | 4405074 | Регулировочная шайба 1.0mm | 8 |
| 03 | 4405075 | Регулировочная шайба 0.5mm | 8 |
| 04 | M470620 | Болт | 16 |
| 05 | 7034934 | Стрела | 1 |
| 06 | 8072884 | Кронштейн | 1 |
| 07 | 8072885 | Кронштейн | 2 |
| 17 | J901035 | Болт | 4 |
| 18 | J901030 | Болт | 8 |
| 19 | J252210 | Пружинная шайба | 12 |
| 20 | J950010 | Гайка | 12 |
| 22 | 4409848 | Палец | 1 |
| 23 | 991859 | Стопорное кольцо | 2 |
| 24 | 4409849 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
