Стрела трубопроводы (1) — HITACHI HX99B-2

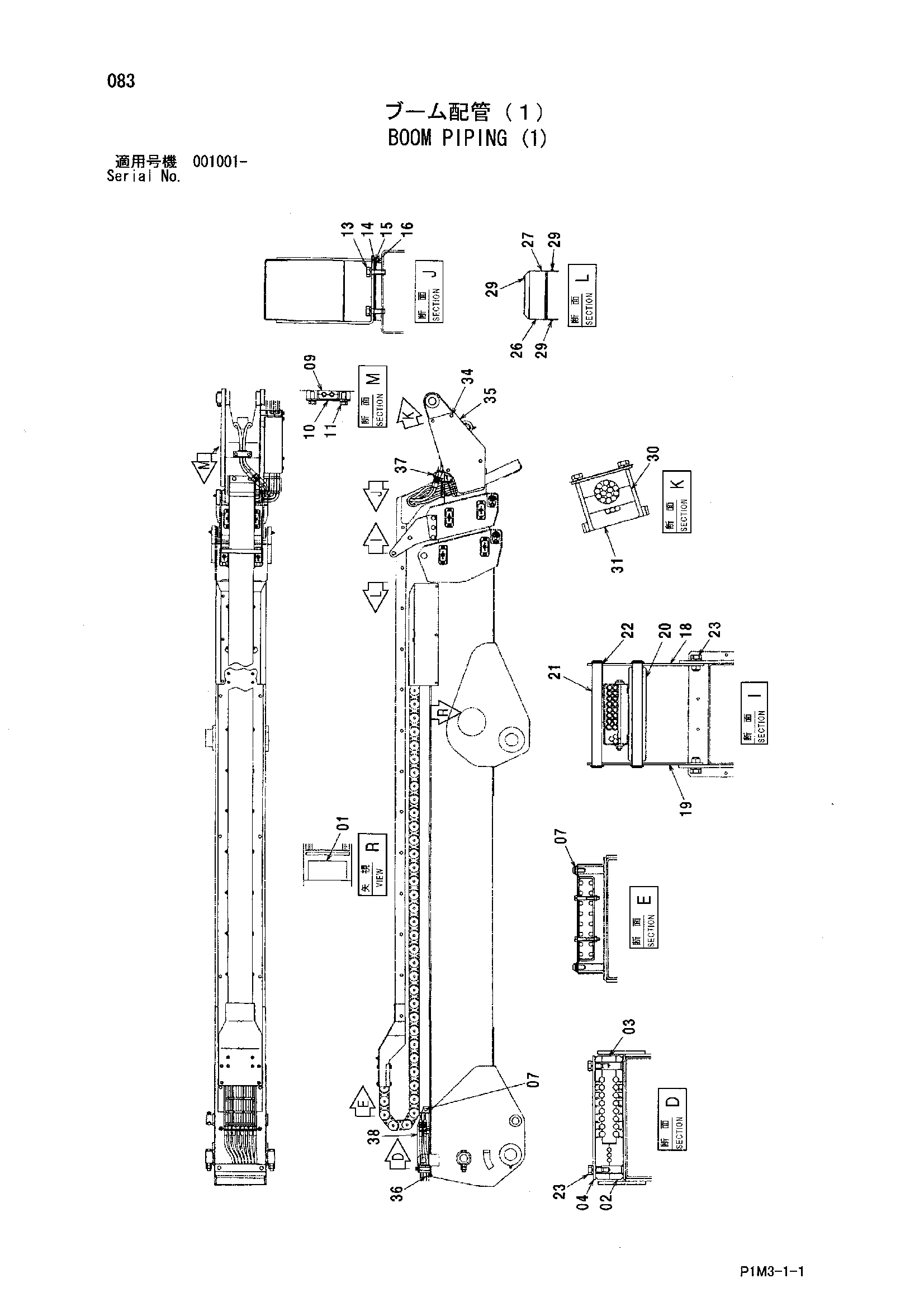

Заводская схема «Стрела трубопроводы (1)» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4410679 | Резиновая прокладка | 1 |
| 02 | 4409729 | Резиновая втулка | 2 |
| 03 | 4409730 | Резиновая втулка | 1 |
| 04 | 4409732 | Пластина | 1 |
| 07 | J460816 | Винт с шайбой | 10 |
| 09 | 4410643 | Резиновая прокладка | 1 |
| 10 | 4388373 | Пластина | 1 |
| 11 | J260820 | Болт с шайбой | 2 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 13 | J271030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4409865 | Регулировочная шайба 1.0mm | 4 |
| 15 | 4409866 | Регулировочная шайба 0.5mm | 1 |
| 16 | 4410652 | Регулировочная шайба 2.3mm | 1 |
| 18 | 9750637 | Кронштейн | 1 |
| 19 | 9750638 | Кронштейн | 1 |
| 20 | 4410658 | Ролик | 1 |
| 21 | 4410659 | Палец | 2 |
| 22 | 959500 | Стопорное кольцо | 4 |
| 23 | J271025 | Болт с шайбой | 8 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 3082835 | Крышка | 1 |
| 27 | 8072895 | Крышка | 1 |
| 29 | J260610 | Болт с шайбой | 9 |
| 29A | J900610 | Болт | 1 |
| 29B | A590106 | Плоская шайба | 1 |
| 30 | 4409746 | Резиновая втулка | 2 |
| 31 | 4409747 | Резиновая втулка | 1 |
| 34 | J271025 | Болт с шайбой | 4 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 8072903 | Крышка | 1 |
| 36 | 4410654 | Резиновое уплотнение | 1 |
| 37 | 4121859 | Ленточный зажим | 3 |
| 38 | 3092083 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
