Стрела (2) — HITACHI HX99B-2

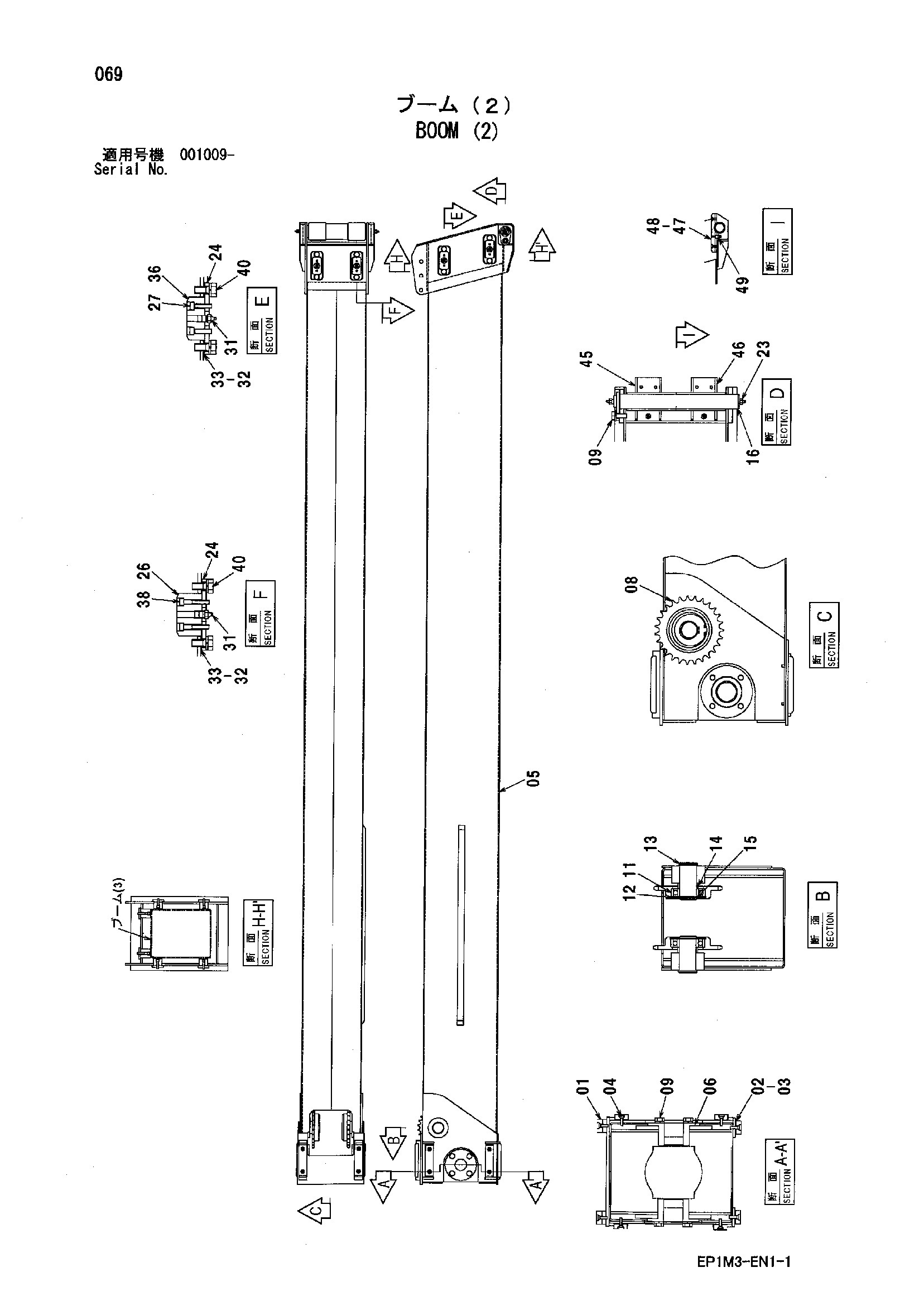

Заводская схема «Стрела (2)» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4404886 | Пластина скольжение | 8 |
| 02 | 4405072 | Регулировочная шайба 1.0mm | 8 |
| 03 | 4405073 | Регулировочная шайба 0.5mm | 8 |
| 04 | M470620 | Болт | 16 |
| 05 | 6019638 | Стрела | 1 |
| 06 | 4404877 | Держатель | 2 |
| 08 | 4456889 | Звёздочка | 2 |
| 09 | J271025 | Болт с шайбой | 9 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4419353 | Шариковый подшипник | 2 |
| 12 | 940144 | Стопорное кольцо | 2 |
| 13 | 4404878 | Палец | 2 |
| 14 | 4404896 | Проставка | 2 |
| 15 | 991342 | Стопорное кольцо | 2 |
| 16 | 9750617 | Палец | 1 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 24 | 4404890 | Пластина | 6 |
| 26 | 4404888 | Пластина скольжение | 2 |
| 27 | J780625 | Болт с внутренним шестигранником | 8 |
| 31 | J75481 | Пресс-маслёнка | 6 |
| 32 | 4404892 | Регулировочная шайба 1.0mm | 10 |
| 33 | 4404893 | Регулировочная шайба 0.5mm | 6 |
| 36 | 4409847 | Пластина скольжение | 4 |
| 38 | J780635 | Болт с внутренним шестигранником | 4 |
| 40 | J271020 | Болт с шайбой | 12 |
| 40A | J901020 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 45 | 8098970 | Кронштейн | 1 |
| 46 | 8098971 | Кронштейн | 1 |
| 47 | 4622516 | Пластина скольжение | 1 |
| 48 | M470616 | Винт | 8 |
| 49 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
