Каталог запчастей HITACHI
Стрела — HITACHI HX99B-2

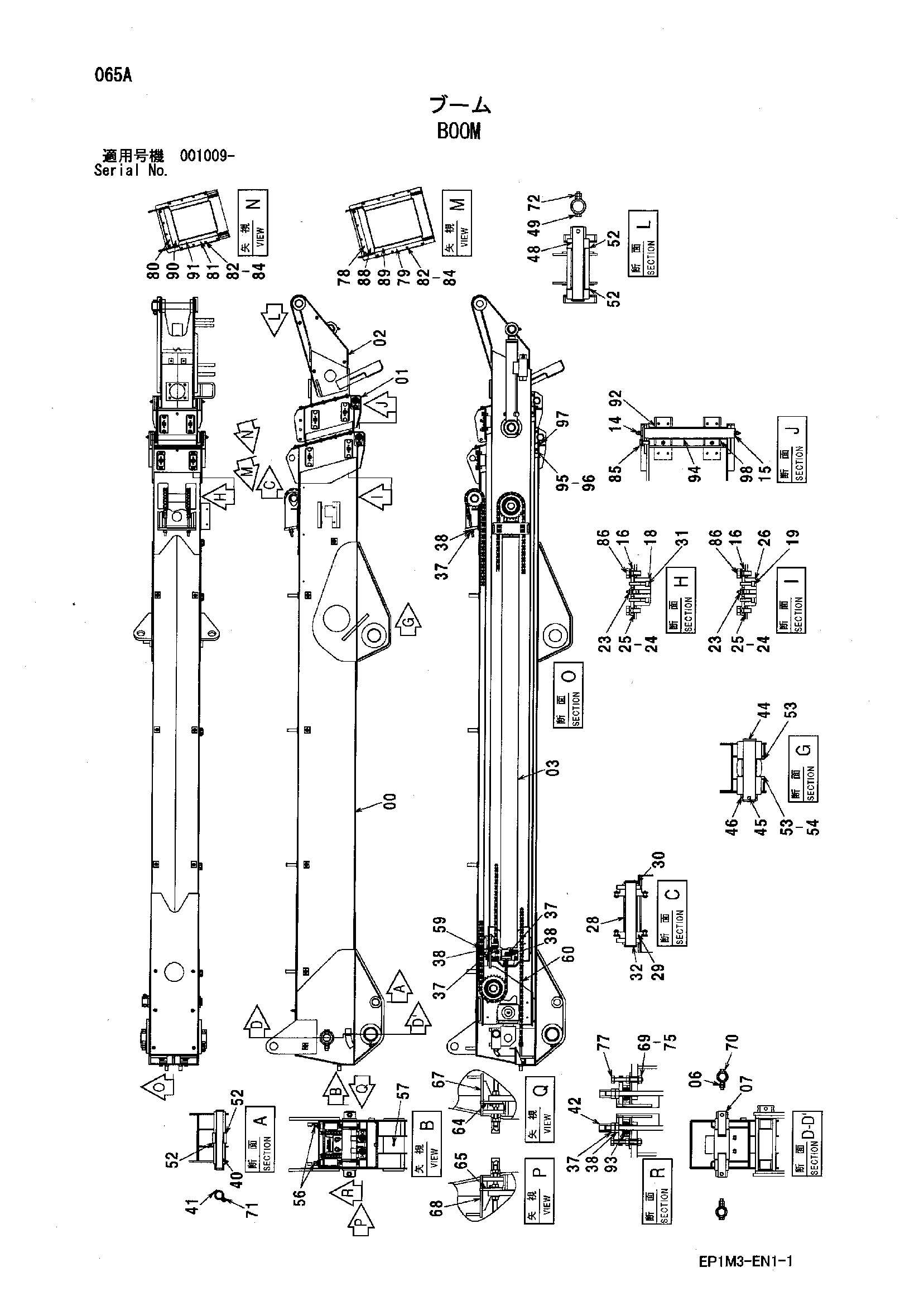

Заводская схема «Стрела» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9195881 | Стрела (1) | 1 |
| 01 | 9195882 | Стрела (2) | 1 |
| 02 | 9171754 | Стрела (3) | 1 |
| 03 | 9171753 | Телескопик гидроцилиндр | 1 |
| 06 | J951016 | Гайка | 4 |
| 07 | 4409850 | Палец | 2 |
| 14 | J75481 | Пресс-маслёнка | 2 |
| 15 | 9750618 | Палец | 1 |
| 16 | 4404890 | Пластина | 6 |
| 18 | 4404888 | Пластина скольжение | 2 |
| 19 | J780625 | Болт с внутренним шестигранником | 8 |
| 23 | J75481 | Пресс-маслёнка | 6 |
| 24 | 4404892 | Регулировочная шайба 1.0mm | 10 |
| 25 | 4404893 | Регулировочная шайба 0.5mm | 6 |
| 26 | 4409847 | Пластина скольжение | 4 |
| 28 | 4404908 | Проставка | 1 |
| 29 | 4456890 | Звёздочка | 2 |
| 30 | 991342 | Стопорное кольцо | 1 |
| 31 | J780635 | Болт с внутренним шестигранником | 4 |
| 32 | 4409852 | Палец | 1 |
| 37 | M660010 | U-образная гайка | 8 |
| 38 | J950010 | Гайка | 8 |
| 40 | 4404875 | Палец | 1 |
| 41 | J921070 | Болт | 1 |
| 42 | 4410660 | Трубка | 2 |
| 44 | 4404879 | Палец | 1 |
| 45 | 4065689 | Палец | 1 |
| 46 | 4065688 | Кольцо | 1 |
| 48 | 4404885 | Палец | 1 |
| 49 | J921070 | Болт | 1 |
| 52 | 4352135 | Регулировочная шайба 0.5mm | 12 |
| 53 | 4361605 | Упорная пластина | 4 |
| 54 | 4370471 | Упорная пластина | 1 |
| 56 | J75581 | Пресс-маслёнка | 2 |
| 57 | J75481 | Пресс-маслёнка | 1 |
| 59 | 4409853 | Цепь | 2 |
| 60 | 4443744 | Цепь | 2 |
| 64 | 9755784 | Кронштейн | 1 |
| 65 | 9755785 | Кронштейн | 1 |
| 67 | 8082149 | Кронштейн | 1 |
| 68 | 8082148 | Кронштейн | 1 |
| 69 | A590108 | Плоская шайба | 4 |
| 70 | J921600 | Болт | 2 |
| 72 | J950010 | Гайка | 4 |
| 75 | J950008 | Гайка | 4 |
| 77 | 4449717 | Болт | 2 |
| 78 | 4410648 | Пластина | 1 |
| 79 | 4410649 | Пластина | 2 |
| 80 | 4410650 | Пластина | 1 |
| 81 | 4410651 | Пластина | 2 |
| 82 | J780516 | Болт с внутренним шестигранником | 24 |
| 84 | M500504 | Гайка | 24 |
| 85 | J271025 | Болт с шайбой | 1 |
| 85A | J901025 | Болт | 1 |
| 85B | J222010 | Шайба | 1 |
| 86 | J271020 | Болт с шайбой | 12 |
| 86A | J901020 | Болт | 1 |
| 86B | J222010 | Шайба | 1 |
| 88 | 4437127 | Резиновая прокладка | 1 |
| 89 | 4437128 | Резиновая прокладка | 2 |
| 90 | 4437129 | Резиновая прокладка | 1 |
| 91 | 4437130 | Резиновая прокладка | 2 |
| 92 | 8098970 | Кронштейн | 1 |
| 93 | 4448404 | Пружина | 2 |
| 94 | 4622520 | Проставка | 1 |
| 95 | 4622516 | Пластина скольжение | 2 |
| 96 | M470616 | Винт | 8 |
| 97 | J75481 | Пресс-маслёнка | 2 |
| 98 | 8098971 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
