Пилотные гидролинии (1) — HITACHI HX99B-2

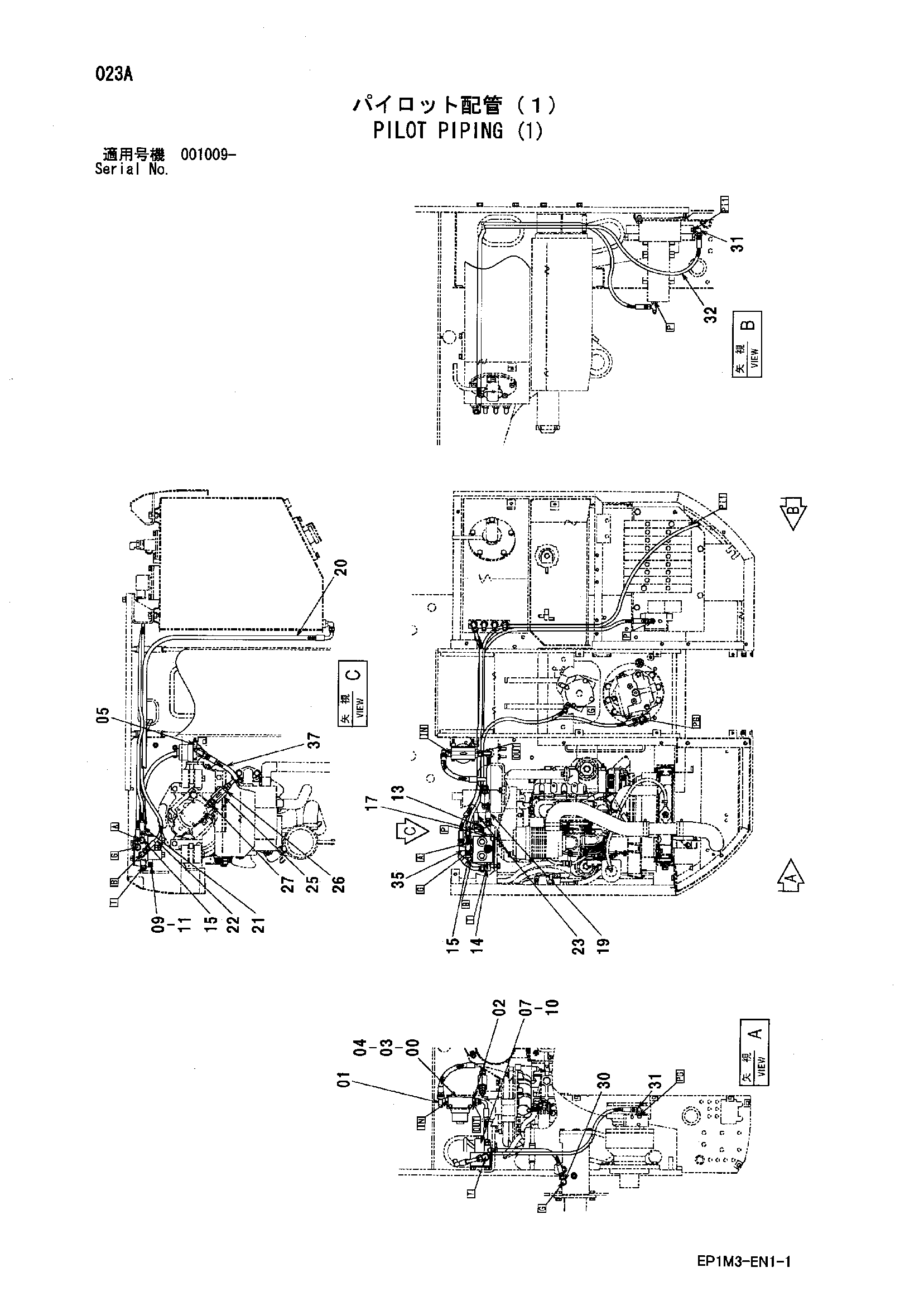

Заводская схема «Пилотные гидролинии (1)» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272379 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00B | 4294129 | Фильтрующий элемент | 1 |
| 00C | 4294161 | Уплотнительное кольцо | 1 |
| 01 | 4208912 | Тройник | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4200469 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | J900680 | Болт | 2 |
| 04 | J252106 | Пружинная шайба | 2 |
| 05 | 4277425 | Проставка | 2 |
| 07 | 4415398 | Электромагнитный клапан | 1 |
| 09 | 8072879 | Кронштейн | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4246385 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4154671 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4154670 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4346096 | Унион S | 1 |
| 19 | 4409801 | Шланг | 1 |
| 20 | 4409802 | Шланг | 1 |
| 21 | 4409762 | Шланг | 1 |
| 22 | 4409763 | Шланг | 1 |
| 23 | 4409765 | Шланг | 1 |
| 25 | 4404795 | Обратный клапан | 1 |
| 26 | 4200466 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4198472 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 2 |
| 30 | 4277653 | Угловой штуцер | 1 |
| 30A | R26448R | Уплотнительное кольцо | 1 |
| 31 | 4154670 | Угловой штуцер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4626161 | Шланг | 1 |
| 35 | 4279119 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4226313 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
