Гидроцилиндр. уровень (нижний) — HITACHI HX99B-2

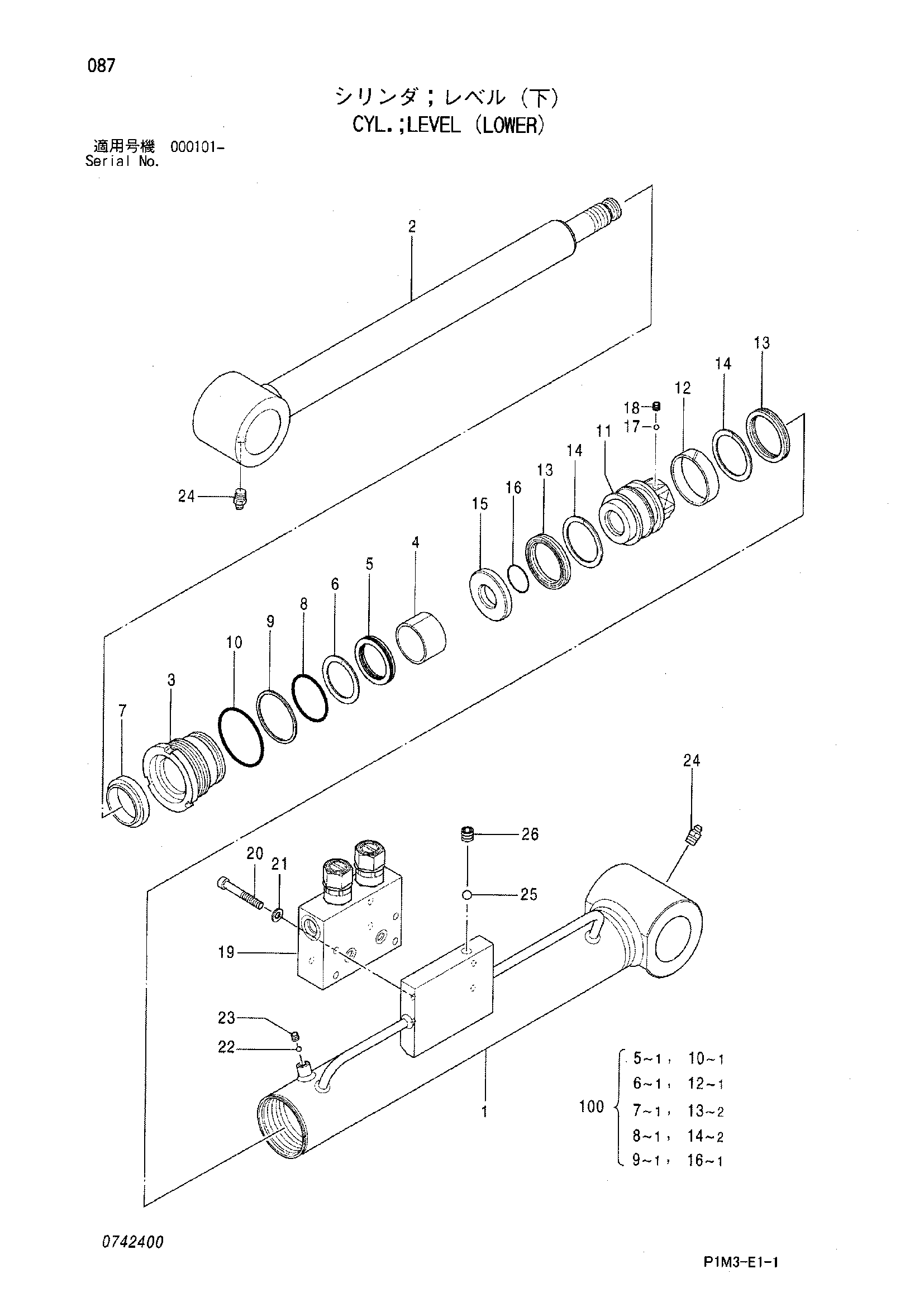

Заводская схема «Гидроцилиндр. уровень (нижний)» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4403881 | Гидроцилиндр. уровень | 1 | |
| 1 | 0742401 | Труба гидроцилиндра | 1 |
| 2 | 0742402 | Шток поршня | 1 |
| 3 | 0742403 | Головка гидроцилиндра | 1 |
| 4 | 0430802 | Втулка | 1 |
| 5 | 0742404 | U-образная манжета | 1 |
| 6 | 0430804 | Опорное кольцо | 1 |
| 7 | 0742405 | Грязесъёмное кольцо | 1 |
| 8 | 0429907 | Уплотнительное кольцо | 1 |
| 9 | 0429908 | Опорное кольцо | 1 |
| 10 | 0429910 | Уплотнительное кольцо | 1 |
| 11 | 0742406 | Поршень | 1 |
| 12 | 0742407 | Износостойкое кольцо | 1 |
| 13 | 0742408 | U-образная манжета | 2 |
| 14 | 0417908 | Опорное кольцо | 2 |
| 15 | 0742409 | Держатель у-ринг | 1 |
| 16 | 0742410 | Уплотнительное кольцо | 1 |
| 17 | 0429917 | Стальной шарик | 1 |
| 18 | 0429918 | Установочный винт | 1 |
| 19 | 4410630 | Клапан | 1 |
| 20 | 0742411 | Болт с внутренним шестигранником | 4 |
| 21 | 0742412 | Пружинная шайба | 4 |
| 22 | 0742413 | Стальной шарик | 1 |
| 23 | 0429918 | Установочный винт | 1 |
| 24 | 0429920 | Пресс-маслёнка | 2 |
| 25 | 0742414 | Стальной шарик | 1 |
| 26 | 0742415 | Установочный винт | 1 |
| 100 | 4423840 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
