Баскет трубопроводы — HITACHI HX99B-2

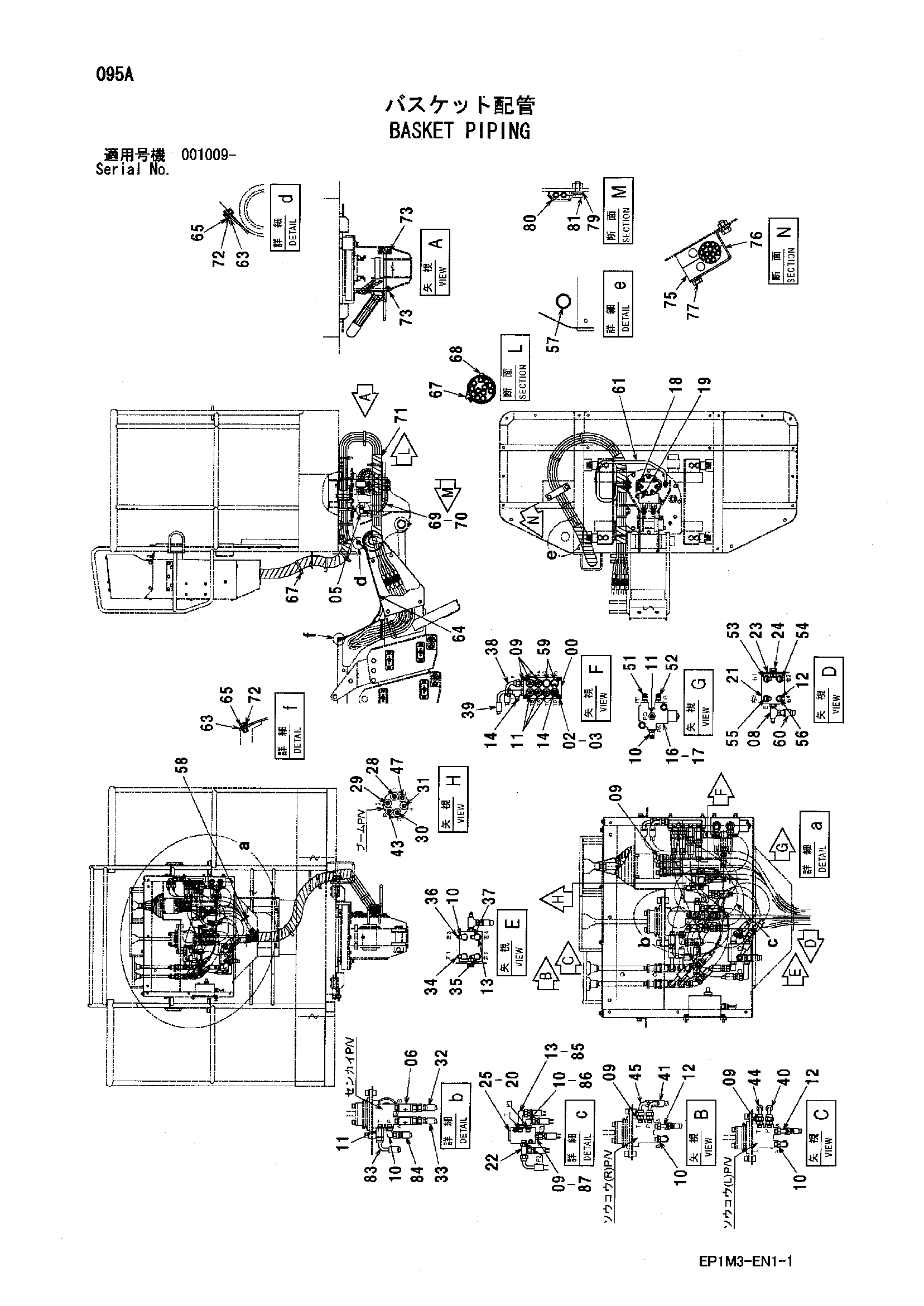

Заводская схема «Баскет трубопроводы» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3082832 | Коллектор | 1 |
| 02 | J780645 | Болт с внутренним шестигранником | 4 |
| 03 | A590906 | Пружинная шайба | 4 |
| 05 | 4405673 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4409904 | Клапан | 2 |
| 08 | 4364784 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4200465 | Адаптер | 14 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154670 | Угловой штуцер | 9 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4270517 | Адаптер | 5 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4193826 | Угловой штуцер | 6 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4279119 | Угловой штуцер | 3 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4203171 | Тройник | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4253619 | Электромагнитный клапан | 1 |
| 17 | J260865 | Болт с шайбой | 2 |
| 17A | J900865 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 4410586 | Шланг | 1 |
| 19 | 4410587 | Шланг | 1 |
| 20 | 4405106 | Клапан | 1 |
| 21 | 4314477 | Челночный клапан | 1 |
| 22 | A852422 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 9754230 | Седло винта | 1 |
| 24 | J271020 | Болт с шайбой | 4 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J780855 | Болт с внутренним шестигранником | 2 |
| 28 | 4620729 | Шланг | 1 |
| 29 | 4620730 | Шланг | 1 |
| 30 | 4620731 | Шланг | 1 |
| 31 | 4620732 | Шланг | 1 |
| 32 | 4620733 | Шланг | 1 |
| 33 | 4620734 | Шланг | 1 |
| 34 | 4620735 | Шланг | 1 |
| 35 | 4620737 | Шланг | 1 |
| 36 | 4620736 | Шланг | 1 |
| 37 | 4620738 | Шланг | 1 |
| 38 | 4620739 | Шланг | 1 |
| 39 | 4620740 | Шланг | 1 |
| 40 | 4439671 | Шланг | 1 |
| 41 | 4467054 | Шланг | 1 |
| 43 | 4467056 | Шланг | 1 |
| 44 | 4439676 | Шланг | 1 |
| 45 | 4439677 | Шланг | 1 |
| 47 | 4439679 | Шланг | 1 |
| 51 | 4467064 | Шланг | 1 |
| 52 | 4467065 | Шланг | 1 |
| 53 | 4467066 | Шланг | 1 |
| 54 | 4467067 | Шланг | 1 |
| 55 | 4467068 | Шланг | 1 |
| 56 | 4467069 | Шланг | 1 |
| 57 | 4159363 | Резиновая втулка | 1 |
| 58 | 4055311 | Ленточный зажим | 6 |
| 59 | 4093624 | Пробка | 2 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4333040 | Выключатель | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 8077391 | Направляющая | 1 |
| 63 | 4425571 | Пластина | 2 |
| 64 | 4425569 | Сиденье резиновый | 1 |
| 65 | J900616 | Болт | 4 |
| 67 | 4121859 | Ленточный зажим | 15 |
| 68 | 4409905 | Кольцо | 9 |
| 69 | 4327293 | Защитный кожух | 4 |
| 70 | 4055312 | Ленточный зажим | 3 |
| 71 | 4327294 | Защитный кожух | 6 |
| 72 | A590106 | Плоская шайба | 4 |
| 73 | J780825 | Болт с внутренним шестигранником | 4 |
| 75 | 4409900 | Резиновая втулка | 2 |
| 76 | 4409899 | Кронштейн | 1 |
| 77 | J271020 | Болт с шайбой | 2 |
| 77A | J901020 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 79 | 4388370 | Хомут | 1 |
| 80 | 4388372 | Резиновая прокладка | 1 |
| 81 | J271025 | Болт с шайбой | 1 |
| 81A | J901025 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 83 | 4417565 | Шланг | 1 |
| 84 | 4418859 | Шланг | 1 |
| 85 | 4437689 | Шланг | 1 |
| 86 | 4418874 | Шланг | 1 |
| 87 | 4375870 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
