Управление короб — HITACHI HX99B-2

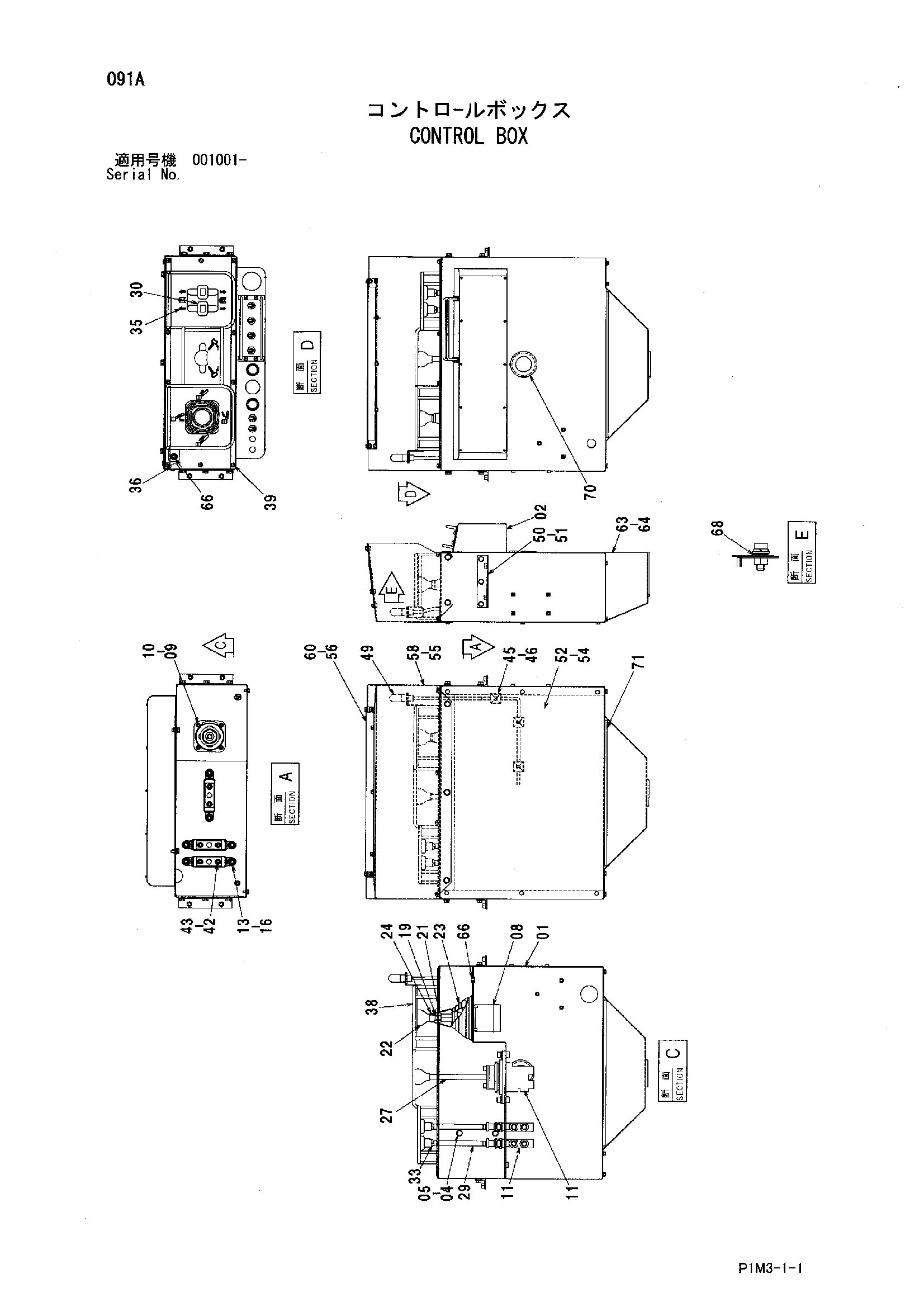

Заводская схема «Управление короб» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5009497	Короб управление	1
02	4620432	Верхний управление панель	1
04	J780816	Болт с внутренним шестигранником	4
05	A590108	Плоская шайба	4
08	4489240	Пилотный клапан	1
09	J780630	Болт с внутренним шестигранником	4
10	A590906	Пружинная шайба	4
11	4489241	Пилотный клапан	3
13	J781020	Болт с внутренним шестигранником	6
16	A590110	Плоская шайба	6
19	4428421	Рычаг	1
21	J950014	Гайка	1
22	4117704	Рукоятка	2
23	3069894	Защитный чехол	1
24	4264107	Уплотнение колпачок	1
27	9750626	Рычаг	1
29	9750625	Рычаг	2
30	3068261	Рукоятка	2
33	4321193	Гайка	2
35	1032340	Информационная табличка	1
36	3102377	Пластина	1
38	7046272	Направляющая	1
39	J680616	Винт с шайбой	10
42	J780816	Болт с внутренним шестигранником	6
43	A590908	Пружинная шайба	6
45	4375828	Зажим провод	3
46	4326365	Ленточный зажим	3
49	4440131	Фонарь	1
50	4409891	Кронштейн	2
51	J780820	Болт с внутренним шестигранником	10
52	4456920	Крышка	1
54	J260612	Болт с шайбой	6
54A	J900612	Болт	1
54B	A590106	Плоская шайба	1
55	7048131	Крышка	1
56	4439652	Пластина	1
58	J260816	Болт с шайбой	7
58A	J900816	Болт	1
58B	A590108	Плоская шайба	1
60	J680612	Винт с шайбой	7
63	8078124	Крышка	1
64	J260612	Болт с шайбой	4
64A	J900612	Болт	1
64B	A590106	Плоская шайба	1
66	4440778	Резиновая втулка	2
68	4444261	Шайба зуб	1
70	4431608	Амортизатор	1
71	4444335	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
