Основные гидролинии (1) — HITACHI HX99B-2

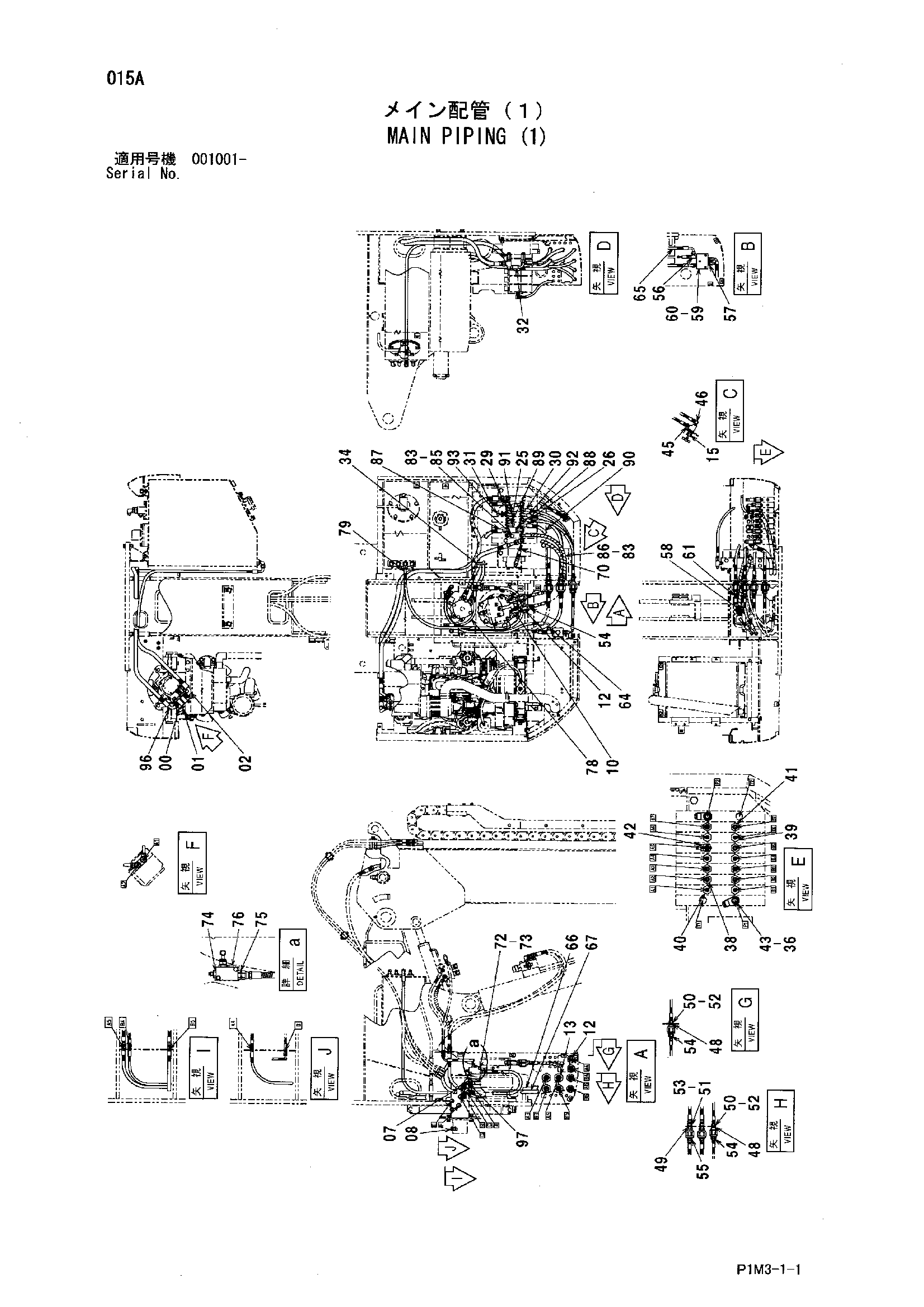

Заводская схема «Основные гидролинии (1)» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4278671 | Тройник | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 94-2022 | Пробка | 2 |
| 02 | 4626160 | Шланг | 1 |
| 07 | 4279249 | Угловой штуцер | 2 |
| 07A | U10778U | Уплотнительное кольцо | 1 |
| 08 | 4174545 | Пробка | 4 |
| 08A | R26448R | Уплотнительное кольцо | 1 |
| 10 | 4411048 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 10B | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4403886 | Клапан словретур | 6 |
| 13 | 4403887 | Клапан словретур | 4 |
| 15 | 4403888 | Запорный клапан | 1 |
| 25 | 4409751 | Шланг | 1 |
| 26 | 4409752 | Шланг | 1 |
| 29 | 4409753 | Шланг | 1 |
| 30 | 4409754 | Шланг | 1 |
| 31 | 4409796 | Шланг | 1 |
| 32 | 4409797 | Шланг | 1 |
| 34 | 4121859 | Ленточный зажим | 15 |
| 36 | 4214603 | Адаптер | 2 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4200466 | Адаптер | 4 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4200468 | Адаптер | 3 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4276964 | Адаптер | 3 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4276965 | Адаптер | 3 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4246385 | Тройник | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4402417 | Тройник | 2 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4409742 | Адаптер | 1 |
| 46 | 4409743 | Угловой штуцер | 1 |
| 48 | 4403976 | Адаптер | 4 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4403975 | Адаптер | 4 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | J950012 | Гайка | 4 |
| 51 | J950014 | Гайка | 4 |
| 52 | A590912 | Пружинная шайба | 4 |
| 53 | A590914 | Пружинная шайба | 4 |
| 54 | 4405667 | Адаптер | 6 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4409738 | Адаптер | 4 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4252159 | Тройник | 2 |
| 57 | 4154651 | Адаптер | 2 |
| 58 | 4626163 | Шланг | 1 |
| 59 | 4454256 | Обратный клапан | 1 |
| 60 | J780660 | Болт с внутренним шестигранником | 3 |
| 61 | 4626162 | Шланг | 1 |
| 64 | 4620891 | Шланг | 1 |
| 65 | 4620892 | Шланг | 1 |
| 66 | 4435705 | Шланг | 1 |
| 67 | 4409799 | Шланг | 1 |
| 70 | 4409760 | Шланг | 1 |
| 72 | 3067035 | Коллектор | 1 |
| 73 | J260640 | Болт с шайбой | 2 |
| 73A | J900640 | Болт | 1 |
| 73B | A590106 | Плоская шайба | 1 |
| 74 | 4200465 | Адаптер | 2 |
| 74A | 957366 | Уплотнительное кольцо | 1 |
| 75 | 4200466 | Адаптер | 1 |
| 75A | 4509180 | Уплотнительное кольцо | 1 |
| 76 | 4093624 | Пробка | 1 |
| 76A | 957366 | Уплотнительное кольцо | 1 |
| 78 | 4409761 | Шланг | 1 |
| 79 | 4409800 | Шланг | 1 |
| 83 | 4327293 | Защитный кожух | 2 |
| 85 | 4409749 | Шланг | 1 |
| 86 | 4409750 | Шланг | 1 |
| 87 | 4409790 | Шланг | 1 |
| 88 | 4409791 | Шланг | 1 |
| 89 | 4409792 | Шланг | 1 |
| 90 | 4409793 | Шланг | 1 |
| 91 | 4409794 | Шланг | 1 |
| 92 | 4409795 | Шланг | 1 |
| 93 | 4409759 | Шланг | 1 |
| 96 | 4626159 | Шланг | 1 |
| 97 | 4209765 | Адаптер | 2 |
| 97A | U10778U | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
