Гидроцилиндр. подъём (телескопик) — HITACHI HX99B-2

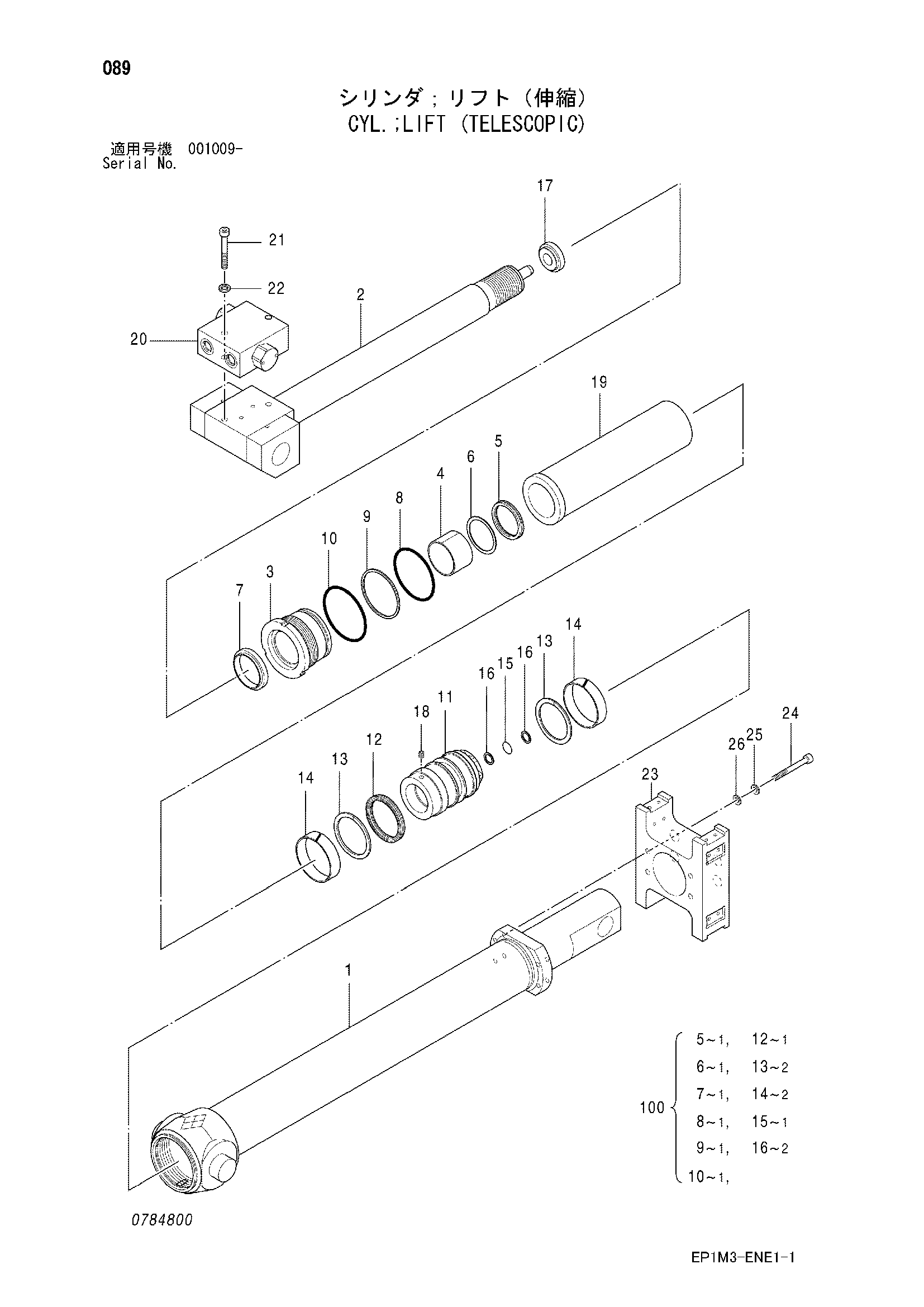

Заводская схема «Гидроцилиндр. подъём (телескопик)» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4436815 | Гидроцилиндр. подъём | 1 | |
| 1 | 0742301 | Труба гидроцилиндра | 1 |
| 2 | 0742302 | Шток поршня | 1 |
| 3 | 0784801 | Головка гидроцилиндра | 1 |
| 4 | 0742304 | Втулка | 1 |
| 5 | 0784802 | U-образная манжета | 1 |
| 6 | 0654205 | Опорное кольцо | 1 |
| 7 | 0742307 | Грязесъёмное кольцо | 1 |
| 8 | 0478712 | Уплотнительное кольцо | 1 |
| 9 | 0478903 | Опорное кольцо | 1 |
| 10 | 0478706 | Уплотнительное кольцо | 1 |
| 11 | 0742308 | Поршень | 1 |
| 12 | 0742309 | Уплотнение | 1 |
| 13 | 0742310 | Опорное кольцо | 2 |
| 14 | 0742311 | Износостойкое кольцо | 2 |
| 15 | 0742312 | Уплотнительное кольцо | 1 |
| 16 | 0742313 | Опорное кольцо | 2 |
| 17 | 0742314 | Проставка | 1 |
| 18 | 0742315 | Установочный винт | 1 |
| 19 | 0742316 | Проставка | 1 |
| 20 | 4410629 | Клапан | 1 |
| 21 | 0742317 | Болт с внутренним шестигранником | 2 |
| 22 | 0662807 | Пружинная шайба | 2 |
| 23 | 0742318 | Кронштейн | 1 |
| 24 | 0742319 | Болт с внутренним шестигранником | 4 |
| 25 | 0663002 | Пружинная шайба | 4 |
| 26 | 0430818 | Шайба | 4 |
| 100 | 4440960 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
