Крышка (1) — HITACHI HX99B-2

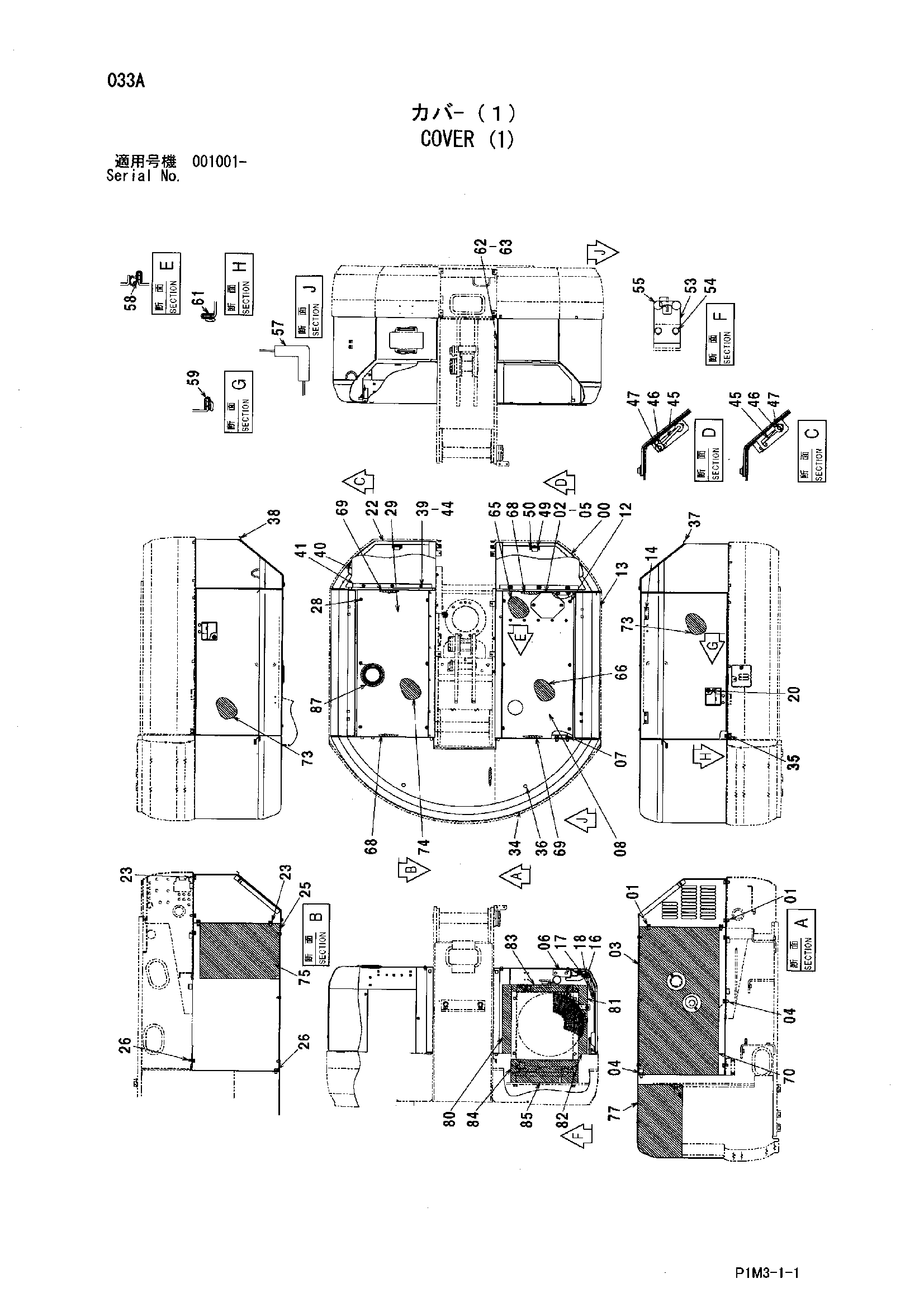

Заводская схема «Крышка (1)» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022779 | Крышка передний | 1 |
| 01 | J271025 | Болт с шайбой | 5 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4453581 | Пластина | 1 |
| 03 | 7034929 | Крышка | 1 |
| 04 | J271025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J260820 | Болт с шайбой | 2 |
| 05A | J900820 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 8072877 | Кронштейн | 2 |
| 07 | J271025 | Болт с шайбой | 8 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 8099652 | Крышка | 1 |
| 12 | J260820 | Болт с шайбой | 6 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 6017503 | Крышка двигатель | 2 |
| 14 | J271020 | Болт с шайбой | 8 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 9750601 | Шток | 2 |
| 17 | J253110 | Плоская шайба | 4 |
| 18 | 4022698 | Стопорный палец | 4 |
| 20 | 4396018 | Гидроцилиндр. блокировка | 2 |
| 22 | 6022760 | Короб | 1 |
| 23 | J271025 | Болт с шайбой | 5 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 7034928 | Крышка | 1 |
| 26 | J271025 | Болт с шайбой | 3 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | J260820 | Болт с шайбой | 6 |
| 28A | J900820 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 29 | 3082823 | Крышка | 1 |
| 34 | 6017497 | Крышка задний | 1 |
| 35 | J271030 | Болт с шайбой | 2 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4354771 | Пробка | 2 |
| 37 | 7034926 | Крышка | 1 |
| 38 | 7034931 | Крышка | 1 |
| 39 | J650820 | Винт | 6 |
| 40 | 3082824 | Сиденье резиновый | 2 |
| 41 | 4404873 | Пластина | 2 |
| 44 | J250008 | Плоская шайба | 6 |
| 45 | 9743982 | Стойка | 2 |
| 46 | 4345258 | Шайба | 4 |
| 47 | 4022696 | Стопорный палец | 4 |
| 49 | 4341794 | Магнит | 2 |
| 50 | J680310 | Винт с шайбой | 4 |
| 53 | 4403942 | Защёлка | 2 |
| 54 | J780820 | Болт с внутренним шестигранником | 4 |
| 55 | 4382964 | Резиновая втулка | 4 |
| 57 | 4418295 | Моулдинг | 4 |
| 58 | 4403898 | Резиновое уплотнение | 2 |
| 59 | 4403899 | Резиновое уплотнение | 2 |
| 61 | 4418299 | Резиновое уплотнение | 4 |
| 62 | 4403943 | Пластина | 1 |
| 63 | J780820 | Болт с внутренним шестигранником | 2 |
| 65 | 4634397 | Резиновая прокладка | 1 |
| 66 | 4634400 | Резиновая прокладка | 1 |
| 68 | 4403924 | Резиновое уплотнение | 2 |
| 69 | 4403928 | Резиновое уплотнение | 2 |
| 70 | 4403925 | Резиновая прокладка | 1 |
| 73 | 4403926 | Резиновая прокладка | 2 |
| 74 | 4403927 | Резиновая прокладка | 1 |
| 75 | 4403929 | Резиновая прокладка | 1 |
| 77 | 4404874 | Резиновое уплотнение | 1 |
| 80 | 4457547 | Резиновое уплотнение | 1 |
| 81 | 4457546 | Резиновое уплотнение | 1 |
| 82 | 4403947 | Резиновое уплотнение | 1 |
| 83 | 4403973 | Резиновое уплотнение | 1 |
| 84 | 4459432 | Резиновое уплотнение | 1 |
| 85 | 4457548 | Резиновое уплотнение | 1 |
| 87 | 3062966 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
