Насос трубопроводы — HITACHI HX99B-2

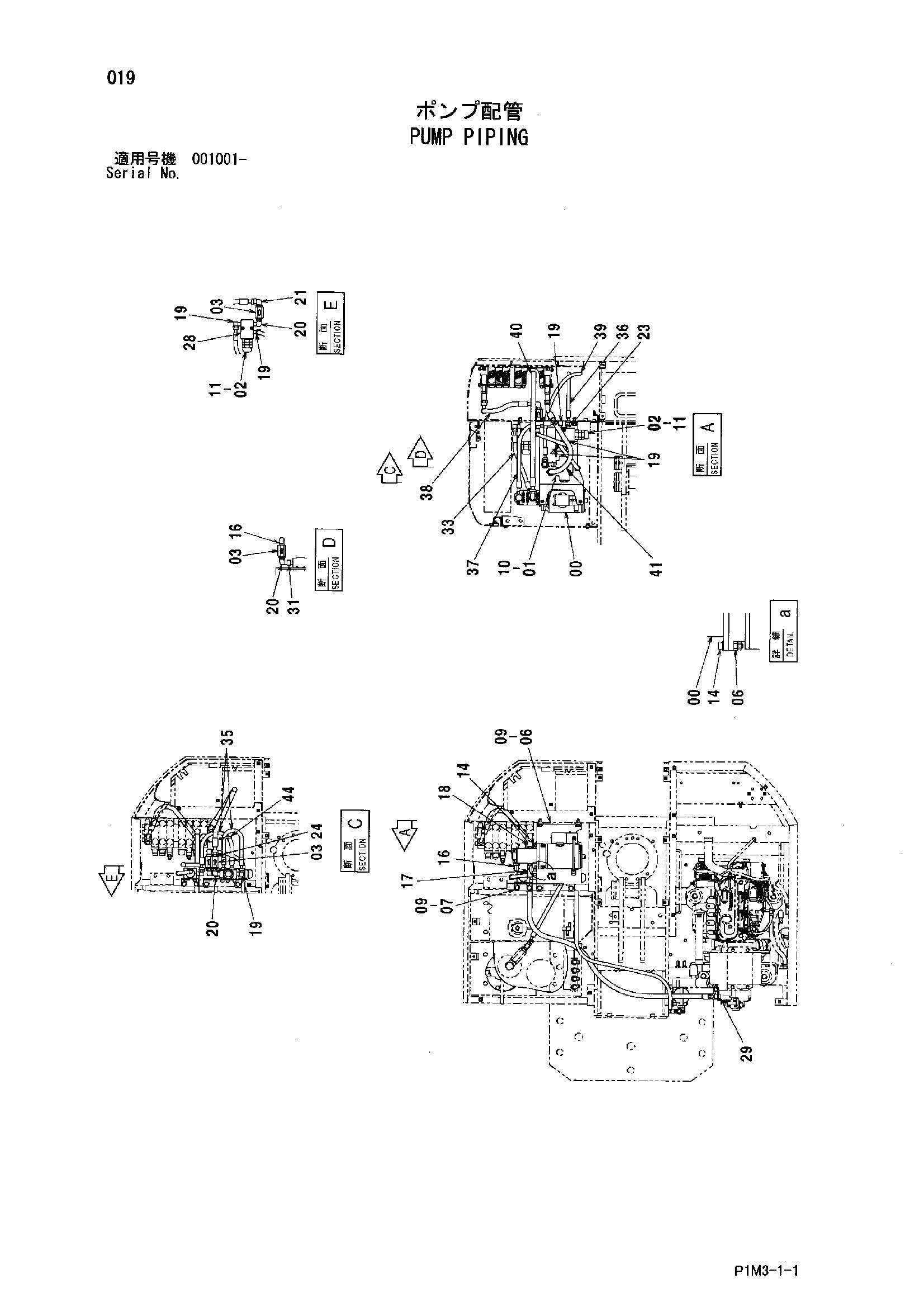

Заводская схема «Насос трубопроводы» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4424777 | Насос | 1 |
| 01 | 4428577 | Клапан дивидер | 1 |
| 02 | 4086376 | Предохранительный клапан | 2 |
| 03 | 4404795 | Обратный клапан | 3 |
| 06 | 8078180 | Крышка насос | 1 |
| 07 | 9753293 | Кронштейн | 1 |
| 09 | J271030 | Болт с шайбой | 6 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J780645 | Болт с внутренним шестигранником | 3 |
| 11 | J780860 | Болт с внутренним шестигранником | 4 |
| 14 | J780840 | Болт с внутренним шестигранником | 2 |
| 16 | 4154671 | Угловой штуцер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4277650 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4217342 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4154657 | Угловой штуцер | 6 |
| 20 | 4174586 | Угловой штуцер | 3 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4219345 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4154652 | Адаптер | 1 |
| 24 | 4221290 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 94-2012 | Пробка | 1 |
| 29 | 4200315 | Угловой штуцер | 1 |
| 31 | 4156947 | Адаптер | 1 |
| 33 | 4418488 | Шланг | 1 |
| 35 | 4418490 | Шланг | 2 |
| 36 | 4349061 | Шланг | 1 |
| 37 | 4359280 | Шланг | 1 |
| 38 | 4318058 | Шланг | 1 |
| 39 | 4316007 | Шланг | 1 |
| 40 | 4311415 | Шланг | 1 |
| 41 | 4620927 | Шланг | 1 |
| 44 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
