Каталог запчастей HITACHI
Двигатель — HITACHI HX99B-2

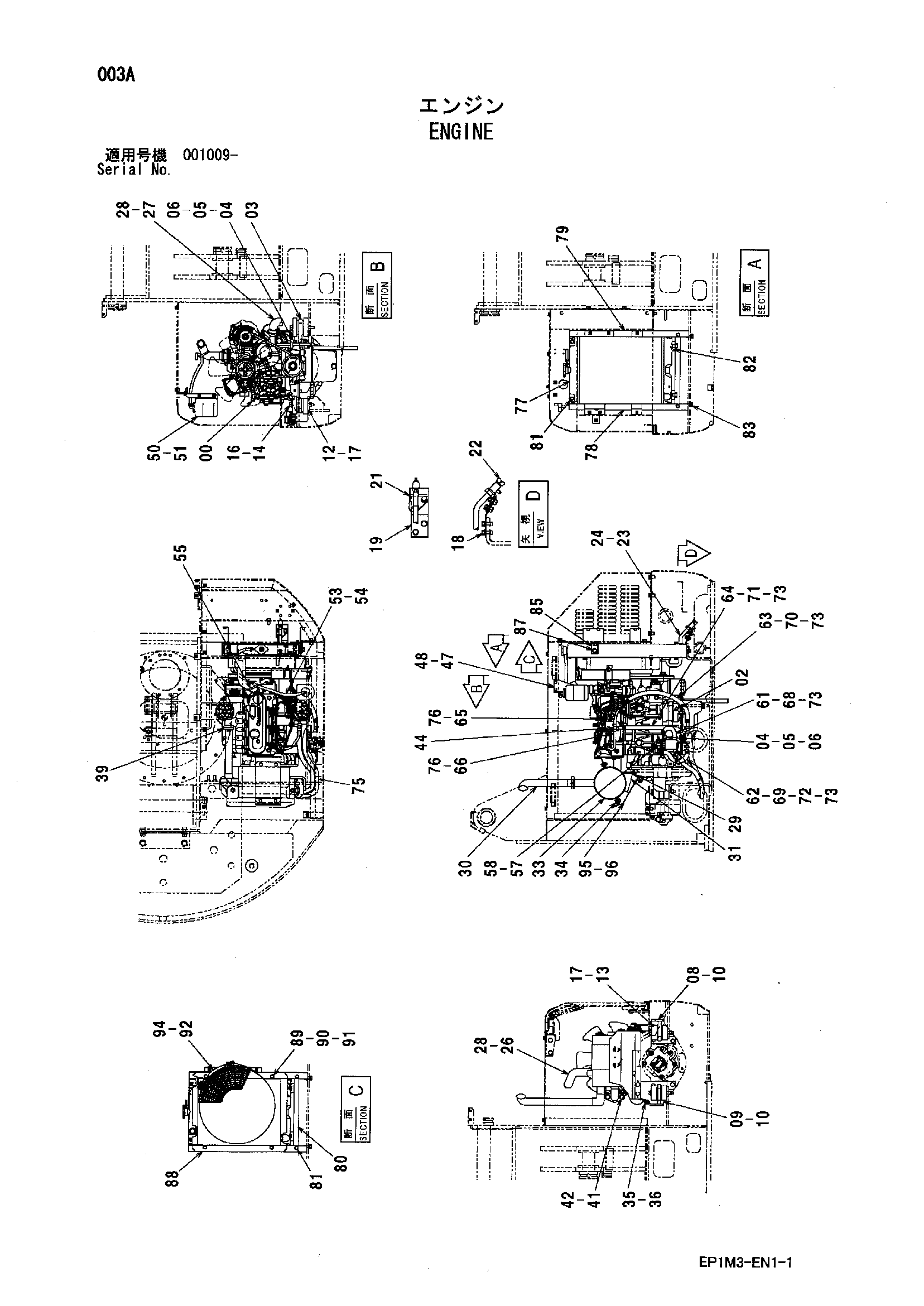

Заводская схема «Двигатель» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4620556 | Двигатель | 1 |
| 02 | 8072867 | Кронштейн | 1 |
| 03 | 8066217 | Кронштейн | 1 |
| 04 | J241030 | Болт | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | A590110 | Плоская шайба | 8 |
| 08 | 8062551 | Кронштейн | 1 |
| 09 | 8062552 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 6 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4404580 | Резиновая прокладка | 4 |
| 13 | 4404581 | Резиновая прокладка | 4 |
| 14 | J901202 | Болт | 4 |
| 16 | J222012 | Шайба | 4 |
| 17 | 4404106 | Втулка | 4 |
| 18 | J260825 | Болт с шайбой | 4 |
| 18A | J900825 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 9756584 | Кронштейн | 1 |
| 21 | 4401686 | Кран | 1 |
| 22 | 4401687 | Кран | 1 |
| 23 | 4428375 | Водяной шланг | 1 |
| 24 | 4339258 | Хомут шланга | 2 |
| 26 | 3091982 | Водяной шланг | 1 |
| 27 | 3091981 | Водяной шланг | 1 |
| 28 | 4505243 | Хомут шланга | 4 |
| 29 | J271020 | Болт с шайбой | 2 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4403897 | Глушитель | 1 |
| 31 | 7031692 | Кронштейн | 1 |
| 33 | 4361973 | Лента | 1 |
| 34 | J780825 | Болт с внутренним шестигранником | 4 |
| 35 | J950008 | Гайка | 1 |
| 36 | A590908 | Пружинная шайба | 1 |
| 39 | 4300464 | Прокладка | 1 |
| 41 | J241030 | Болт | 2 |
| 42 | A590910 | Пружинная шайба | 2 |
| 44 | 4348594 | Тройник | 1 |
| 47 | 8072878 | Кронштейн | 1 |
| 48 | J260614 | Болт с шайбой | 2 |
| 48A | J900614 | Болт | 1 |
| 48B | A590106 | Плоская шайба | 1 |
| 50 | 4279429 | Бак воды | 1 |
| 51 | J260620 | Болт с шайбой | 2 |
| 51A | J900620 | Болт | 1 |
| 51B | A590106 | Плоская шайба | 1 |
| 53 | 4305114 | Водяной шланг | 1 |
| 54 | 4351486 | Хомут шланга | 2 |
| 55 | 4055312 | Ленточный зажим | 1 |
| 57 | 4311000 | Фильтр | 1 |
| 58 | J260865 | Болт с шайбой | 1 |
| 58A | J900865 | Болт | 1 |
| 58B | A590108 | Плоская шайба | 1 |
| 61 | 4403915 | Топливный шланг | 1 |
| 62 | 4383153 | Топливный шланг | 1 |
| 63 | 4383152 | Топливный шланг | 1 |
| 64 | 4403916 | Топливный шланг | 1 |
| 65 | 4393647 | Топливный шланг | 1 |
| 66 | 4393648 | Топливный шланг | 1 |
| 68 | 4403913 | Трубка | 1 |
| 69 | 4299654 | Трубка | 1 |
| 70 | 4383151 | Трубка | 1 |
| 71 | 4403914 | Трубка | 1 |
| 72 | 4410656 | Резиновая прокладка | 1 |
| 73 | 4339258 | Хомут шланга | 8 |
| 75 | 4055311 | Ленточный зажим | 5 |
| 76 | 4393609 | Хомут шланга | 4 |
| 77 | 4453902 | Радиатор | 1 |
| 78 | 8090000 | Кронштейн | 1 |
| 79 | 8090001 | Кронштейн | 1 |
| 80 | 9753649 | Опора | 1 |
| 81 | J260820 | Болт с шайбой | 6 |
| 81A | J900820 | Болт | 1 |
| 81B | A590108 | Плоская шайба | 1 |
| 82 | 4428366 | Резиновая прокладка | 2 |
| 83 | J271030 | Болт с шайбой | 2 |
| 83A | J901030 | Болт | 1 |
| 83B | J222010 | Шайба | 1 |
| 85 | 4453592 | Кронштейн | 1 |
| 87 | J271025 | Болт с шайбой | 1 |
| 87A | J901025 | Болт | 1 |
| 87B | J222010 | Шайба | 1 |
| 88 | 6020035 | Кожух | 1 |
| 89 | J900816 | Болт | 4 |
| 90 | A590908 | Пружинная шайба | 4 |
| 91 | A590108 | Плоская шайба | 4 |
| 92 | 2046193 | Защита вентилятор | 1 |
| 94 | J260620 | Болт с шайбой | 2 |
| 94A | J900620 | Болт | 1 |
| 94B | A590106 | Плоская шайба | 1 |
| 95 | 8085093 | Крышка | 1 |
| 96 | J271025 | Болт с шайбой | 2 |
| 96A | J901025 | Болт | 1 |
| 96B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
