Крышка (2) — HITACHI HX99B-2

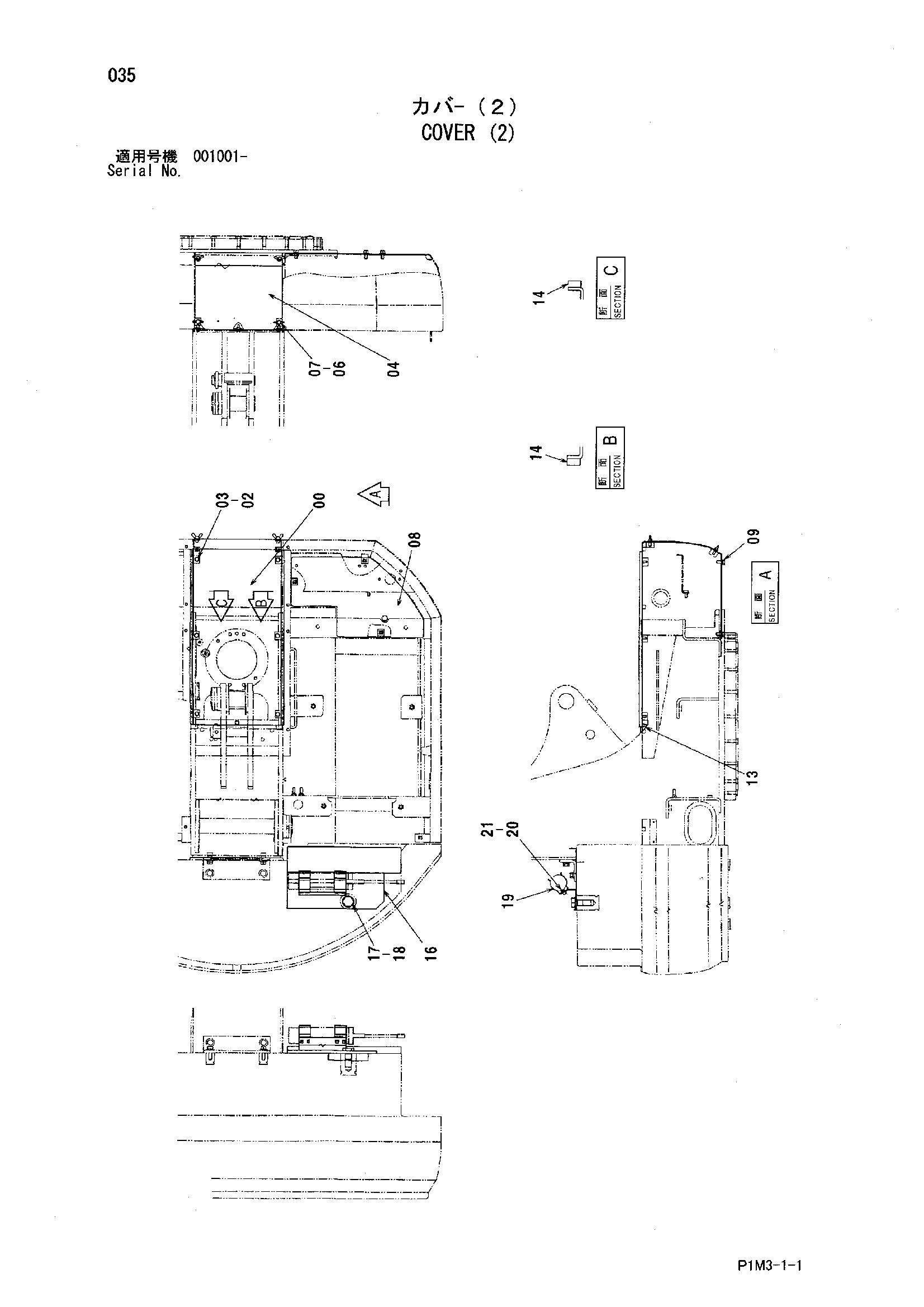

Заводская схема «Крышка (2)» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8072880 | Крышка | 1 |
| 02 | A590108 | Плоская шайба | 7 |
| 03 | J780820 | Болт с внутренним шестигранником | 7 |
| 04 | 3082821 | Крышка | 1 |
| 06 | A590108 | Плоская шайба | 4 |
| 07 | M360820 | Болт винг | 4 |
| 08 | 3082820 | Крышка | 1 |
| 09 | J271025 | Болт с шайбой | 3 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 13 | 4404895 | Резиновое уплотнение | 2 |
| 14 | 4409736 | Резиновая прокладка | 2 |
| 16 | 7034936 | Трай | 1 |
| 17 | J922430 | Болт | 1 |
| 18 | A590124 | Плоская шайба | 1 |
| 19 | 4307285 | Зажим | 2 |
| 20 | J900812 | Болт | 4 |
| 21 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
