Электрооборудование (передний) — HITACHI HX99B-2

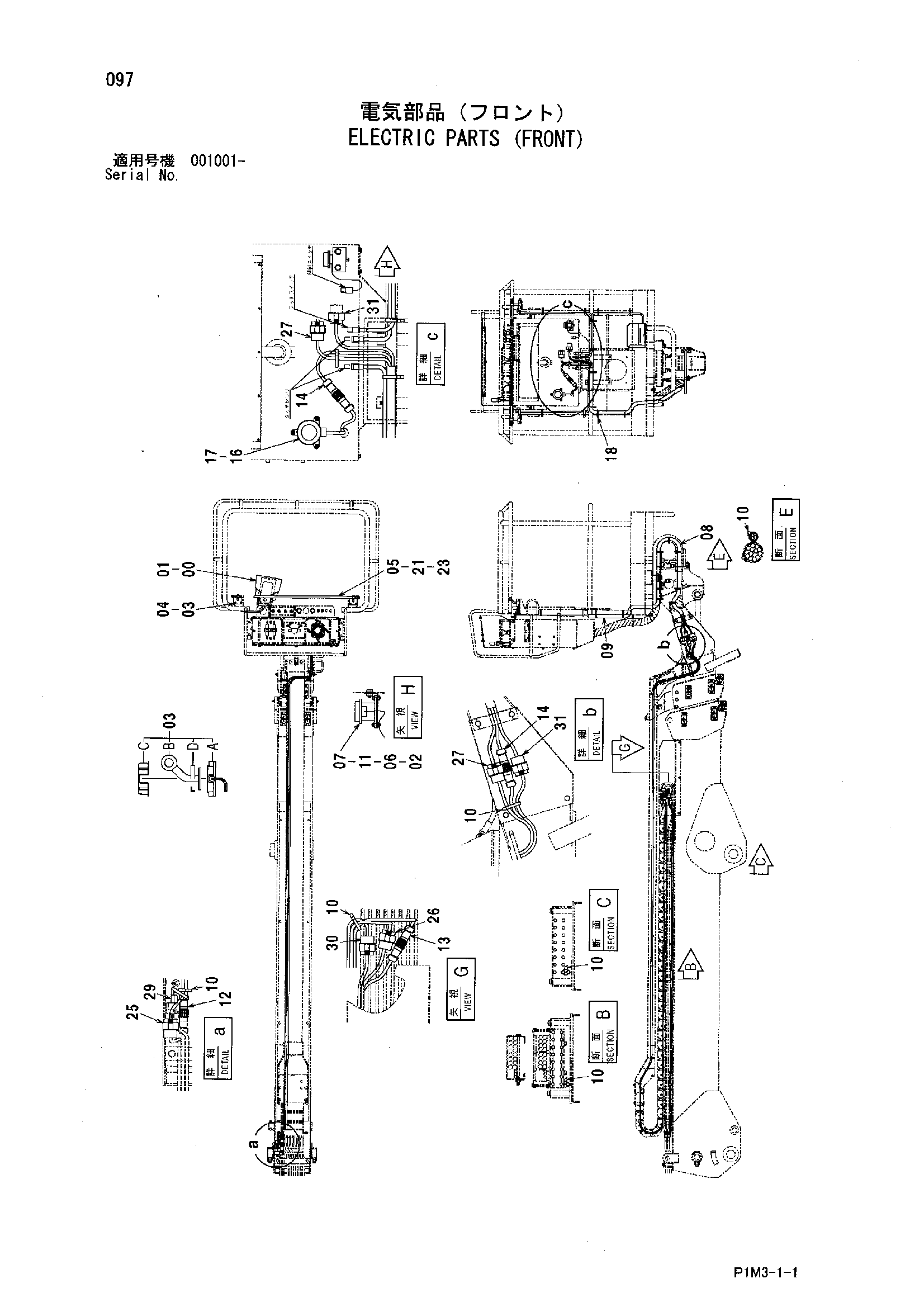

Заводская схема «Электрооборудование (передний)» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4403891 | Выключатель | 1 |
| 00A | 4456368 | Выключатель микро | 1 |
| 00B | 4467278 | Крышка | 1 |
| 01 | J670620 | Винт с шайбой | 3 |
| 02 | J260814 | Болт с шайбой | 2 |
| 02A | J900814 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 4403892 | Датчик | 2 |
| 03A | 4485909 | Датчик | 1 |
| 03B | 4485910 | Актуатор | 1 |
| 03C | 4485911 | Защитный кожух | 1 |
| 03D | 4485912 | Проставка | 1 |
| 04 | J670412 | Винт с шайбой | 8 |
| 05 | 4410600 | Трубка | 1 |
| 06 | 9758114 | Кронштейн | 1 |
| 07 | 4457189 | Выключатель | 1 |
| 08 | 4410603 | Защитный кожух | 1 |
| 09 | 4410604 | Защитный кожух | 1 |
| 10 | 4055311 | Ленточный зажим | 22 |
| 11 | J680520 | Винт с шайбой | 2 |
| 12 | 4620840 | Жгут проводов | 1 |
| 13 | 4620841 | Жгут проводов | 1 |
| 14 | 4621139 | Жгут проводов | 1 |
| 16 | 4620828 | Консент | 1 |
| 17 | J460620 | Винт с шайбой | 3 |
| 18 | 4055312 | Ленточный зажим | 15 |
| 21 | 4250811 | Гайка колпачок | 2 |
| 23 | J952012 | Гайка | 2 |
| 25 | 4620837 | Жгут проводов | 1 |
| 26 | 4620838 | Жгут проводов | 1 |
| 27 | 4621082 | Жгут проводов | 1 |
| 29 | 4620834 | Жгут проводов | 1 |
| 30 | 4620835 | Жгут проводов | 1 |
| 31 | 4621081 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
