Гидроцилиндр. подъём — HITACHI HX99B-2

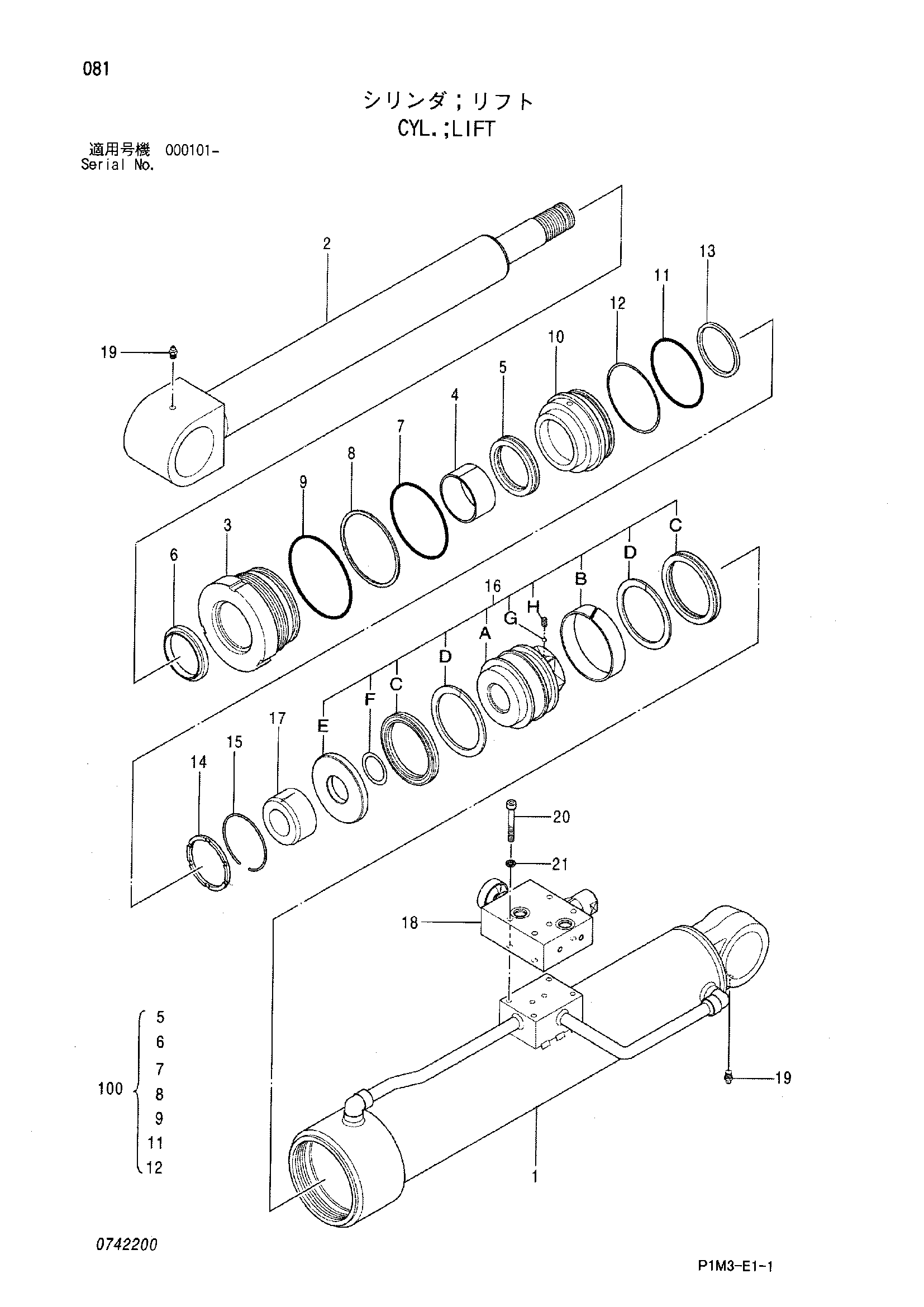

Заводская схема «Гидроцилиндр. подъём» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4403879 | Гидроцилиндр. подъём | 1 | |
| 1 | 0742201 | Труба гидроцилиндра | 1 |
| 2 | 0742202 | Шток поршня | 1 |
| 3 | 0742203 | Головка гидроцилиндра | 1 |
| 4 | 0742204 | Втулка | 1 |
| 5 | 0742205 | U-образная манжета | 1 |
| 6 | 0742206 | Грязесъёмное кольцо | 1 |
| 7 | 0742207 | 0-Кольцо | 1 |
| 8 | 0742208 | Опорное кольцо | 1 |
| 9 | 0742209 | Уплотнительное кольцо | 1 |
| 10 | 0742210 | Фиксатор | 1 |
| 11 | 0479210 | Уплотнительное кольцо | 1 |
| 12 | 0654708 | Опорное кольцо | 1 |
| 13 | 0742211 | Кольцо амортизатор | 1 |
| 14 | 0742212 | Проставка | 1 |
| 15 | 0742213 | Ограничитель | 1 |
| 16 | 0742214 | Поршень в сборе | 1 |
| 16A | 0742215 | Поршень | 1 |
| 16B | 0742216 | Износостойкое кольцо | 1 |
| 16C | 0742217 | U-образная манжета | 2 |
| 16D | 0742218 | Опорное кольцо | 2 |
| 16E | 0742219 | Держатель у-ринг | 1 |
| 16F | 0742220 | Уплотнительное кольцо | 1 |
| 16G | 0478719 | Стальной шарик | 1 |
| 16H | 0742221 | Установочный винт | 1 |
| 17 | 0742222 | Амортизирующий подшипник | 1 |
| 18 | 4410628 | Клапан | 1 |
| 19 | 0429920 | Пресс-маслёнка | 2 |
| 20 | 0742223 | Болт с внутренним шестигранником | 4 |
| 21 | 0663002 | Пружинная шайба | 4 |
| 100 | 4423408 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
