Пилотные гидролинии (2) — HITACHI HX99B-2

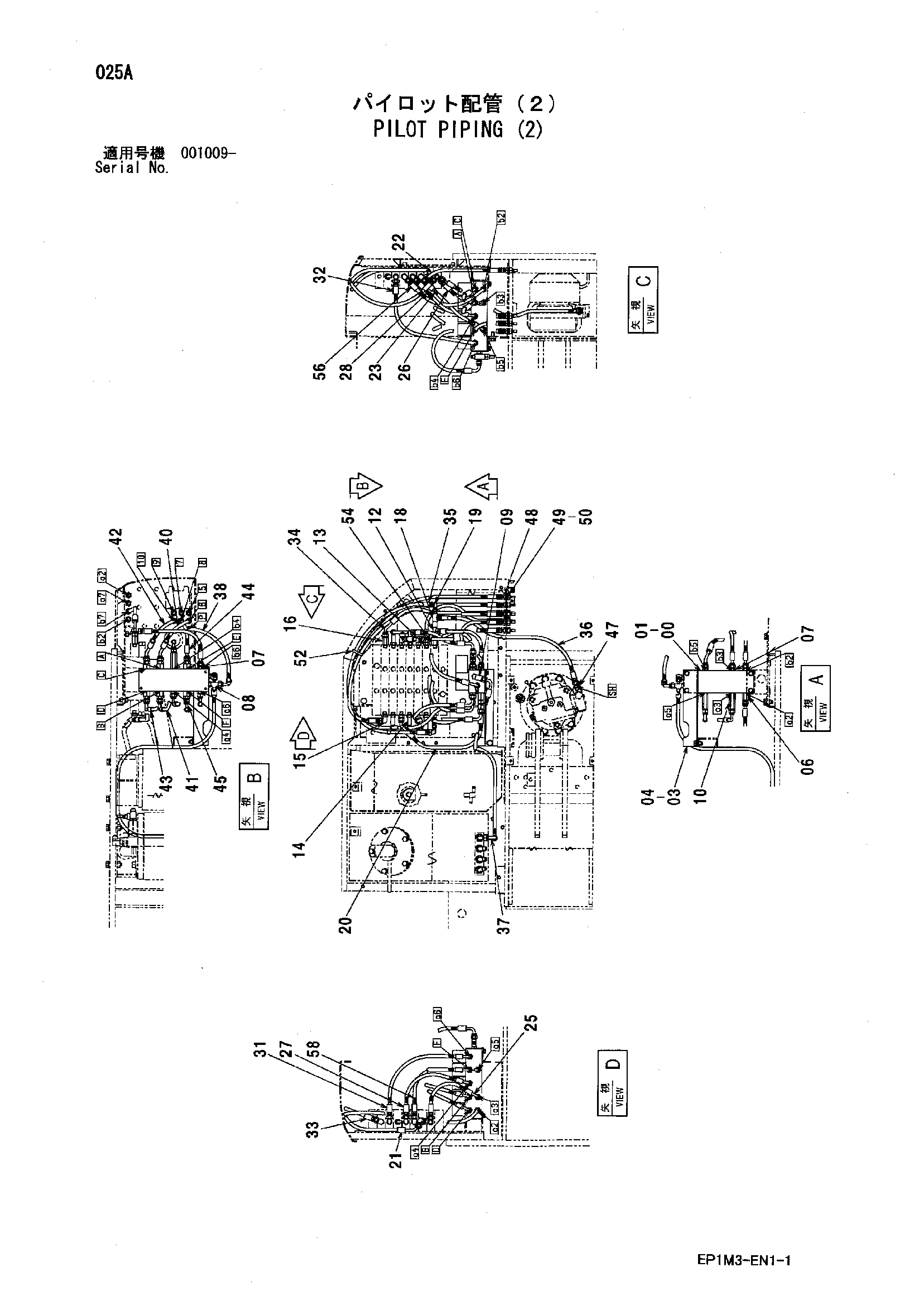

Заводская схема «Пилотные гидролинии (2)» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4453809 | Блок | 1 |
| 01 | J260820 | Болт с шайбой | 4 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4427409 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 1 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4270517 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852122 | Адаптер | 13 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4252786 | Тройник | 1 |
| 09 | 4156434 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4303099 | Адаптер | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4203171 | Тройник | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852122 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4279119 | Угловой штуцер | 5 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852322 | Угловой штуцер | 4 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4303099 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4403946 | Челночный клапан | 1 |
| 19 | 4346096 | Унион S | 2 |
| 20 | 4626214 | Шланг | 1 |
| 21 | 4620894 | Шланг | 1 |
| 22 | 4620895 | Шланг | 1 |
| 23 | 4620896 | Шланг | 1 |
| 25 | 4620898 | Шланг | 1 |
| 26 | 4620899 | Шланг | 1 |
| 27 | 4620900 | Шланг | 1 |
| 28 | 4620901 | Шланг | 1 |
| 31 | 4620904 | Шланг | 1 |
| 32 | 4620905 | Шланг | 1 |
| 33 | 4620906 | Шланг | 1 |
| 34 | 4620907 | Шланг | 1 |
| 35 | 4620908 | Шланг | 1 |
| 36 | 4620909 | Шланг | 1 |
| 37 | 4626158 | Шланг | 1 |
| 38 | 4620910 | Шланг | 1 |
| 40 | 4620912 | Шланг | 1 |
| 41 | 4620913 | Шланг | 1 |
| 42 | 4620914 | Шланг | 1 |
| 43 | 4620915 | Шланг | 1 |
| 44 | 4620916 | Шланг | 1 |
| 45 | 4620917 | Шланг | 1 |
| 47 | 4200465 | Адаптер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4409739 | Адаптер | 11 |
| 49 | J950012 | Гайка | 11 |
| 50 | A590912 | Пружинная шайба | 11 |
| 52 | 4055312 | Ленточный зажим | 5 |
| 54 | 4202565 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4368415 | Шланг | 1 |
| 58 | 4349800 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
