Пилотные гидролинии (3) — HITACHI HX99B-2

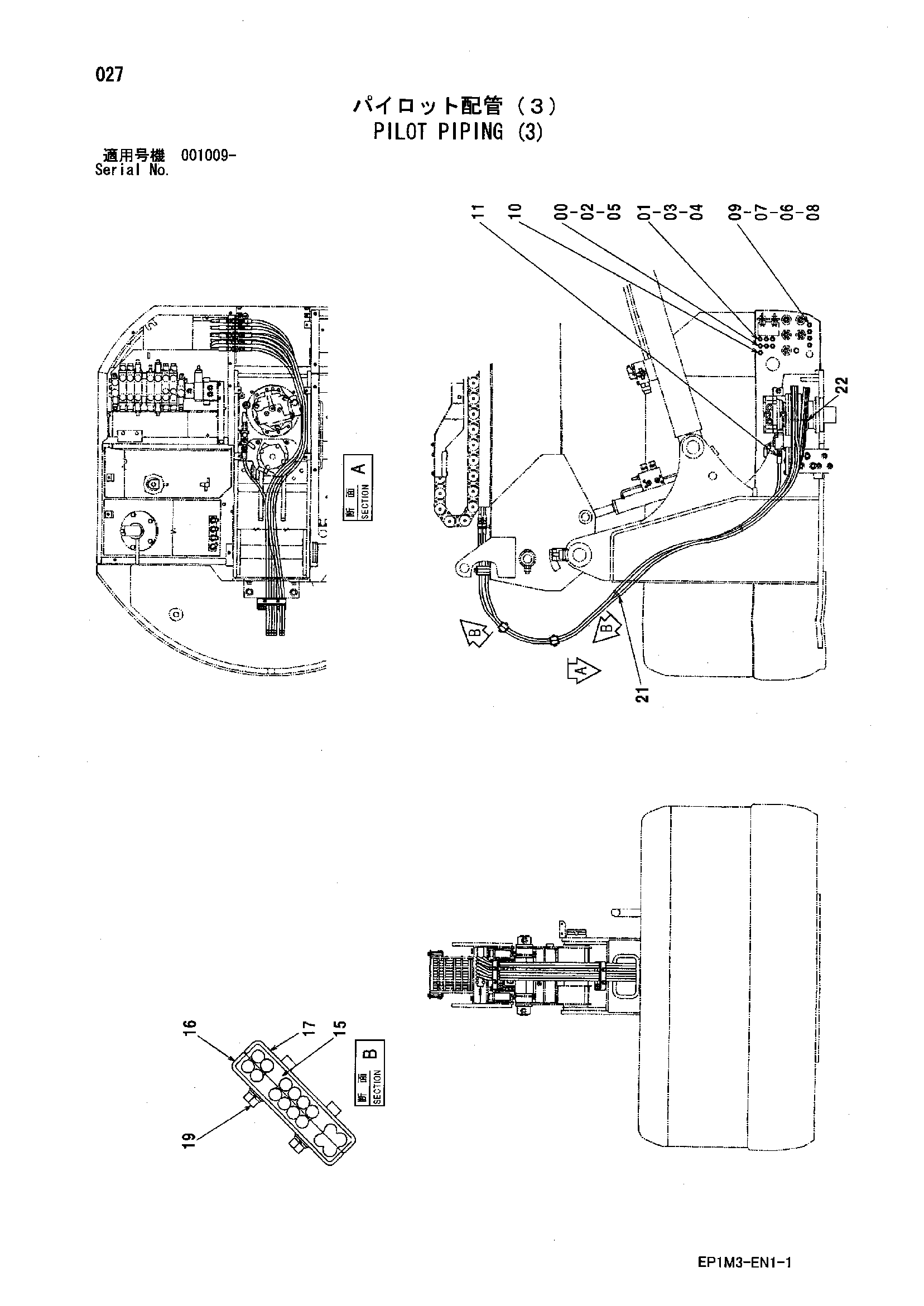

Заводская схема «Пилотные гидролинии (3)» для HITACHI HX99B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4409874 | Шланг | 1 |
| 01 | 4409875 | Шланг | 1 |
| 02 | 4409876 | Шланг | 1 |
| 03 | 4409877 | Шланг | 1 |
| 04 | 4409878 | Шланг | 1 |
| 05 | 4409879 | Шланг | 1 |
| 06 | 4409880 | Шланг | 1 |
| 07 | 4409881 | Шланг | 1 |
| 08 | 4409882 | Шланг | 1 |
| 09 | 4409883 | Шланг | 1 |
| 10 | 4409884 | Шланг | 1 |
| 11 | 4409885 | Шланг | 1 |
| 15 | 4409867 | Резиновая втулка | 4 |
| 16 | 4409869 | Хомут | 2 |
| 17 | 9750623 | Хомут | 2 |
| 19 | J260845 | Болт с шайбой | 4 |
| 19A | J900845 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 21 | 4415732 | Ленточный зажим | 2 |
| 22 | 4055312 | Ленточный зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX99B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
